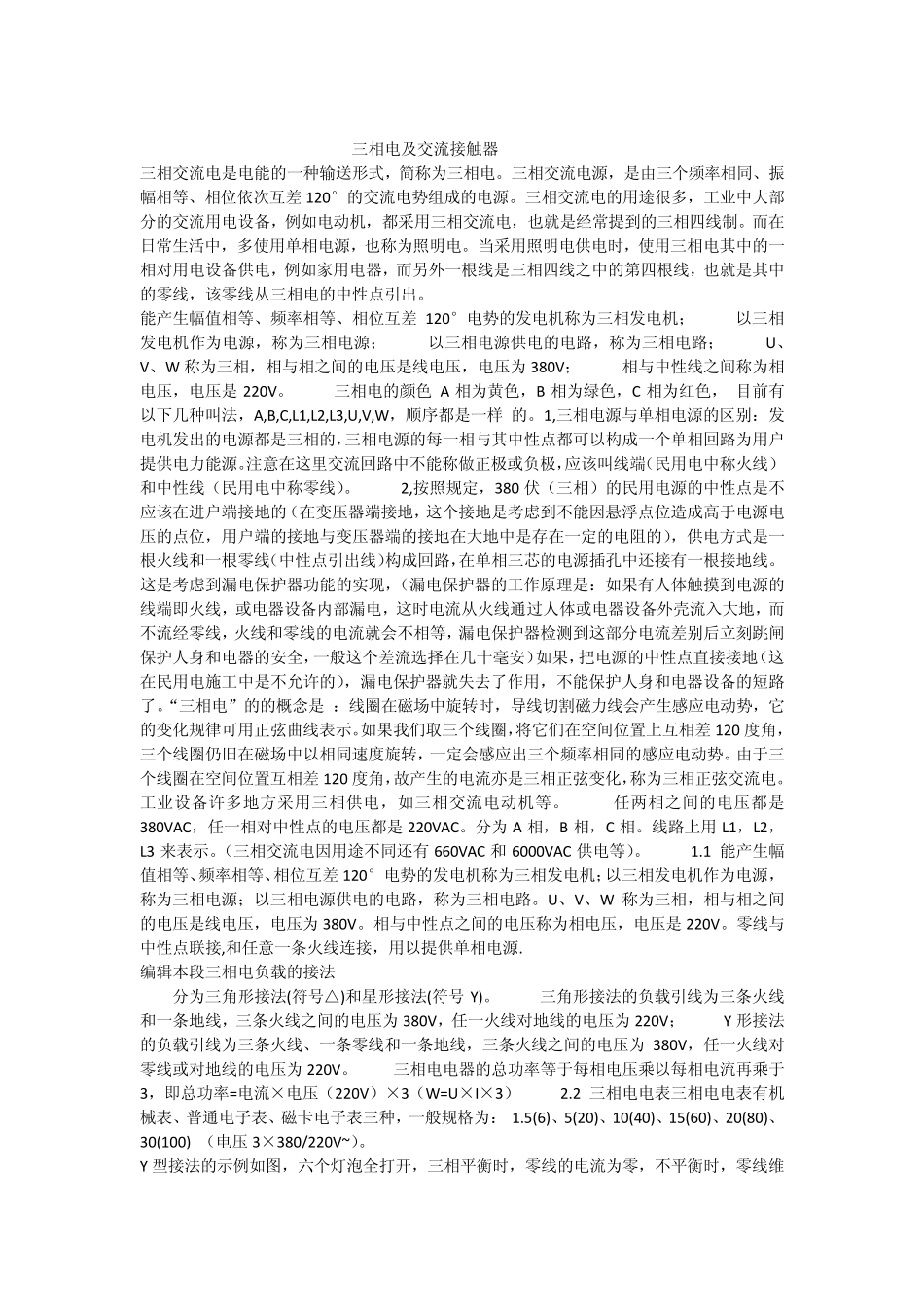

三相电及交流接触器_第1页
1/14

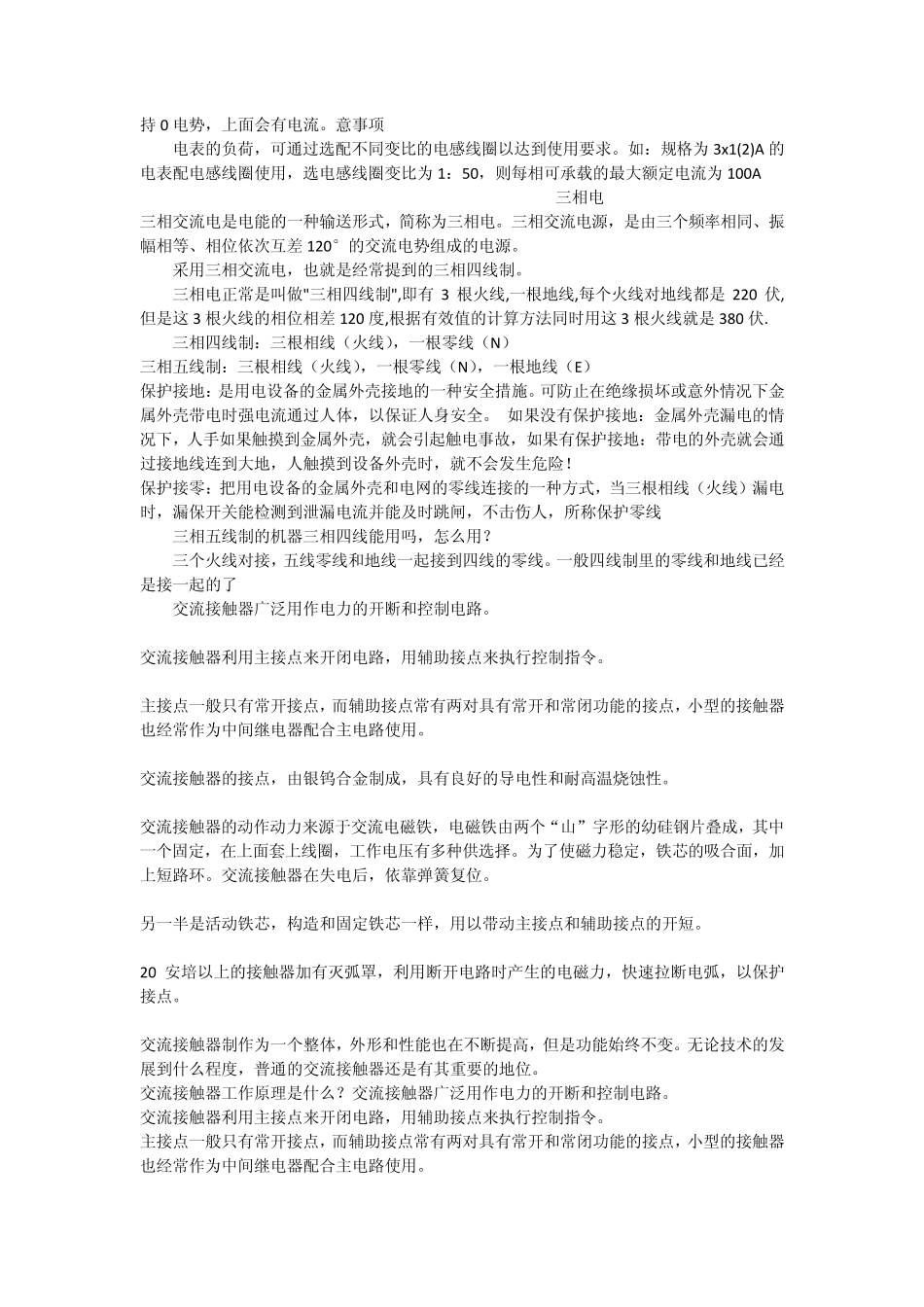

三相电及交流接触器_第2页
2/14

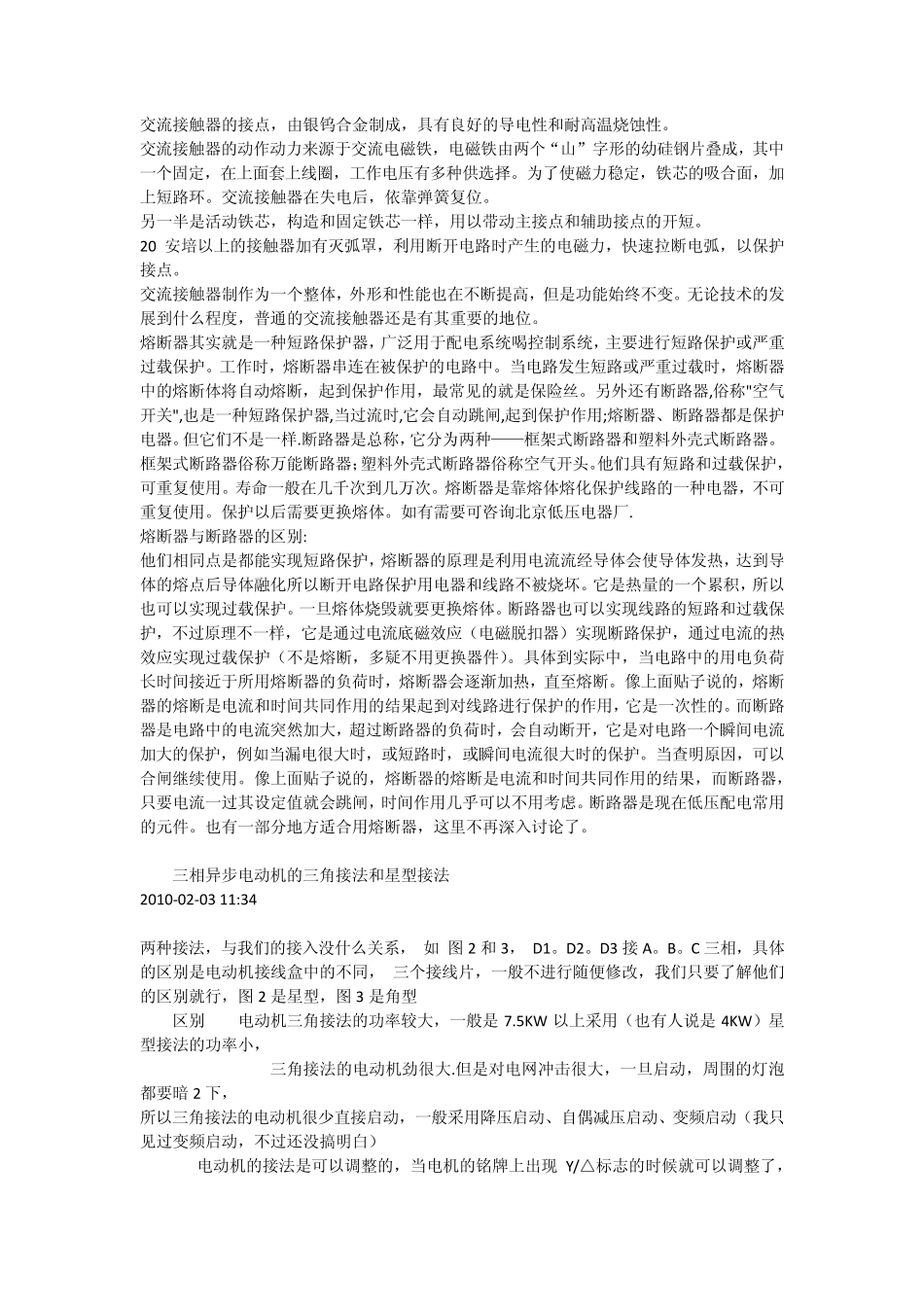

三相电及交流接触器_第3页
3/14
三相电及交流接触器 三相交流电是电能的一种输送形式,简称为三相电。三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。三相交流电的用途很多,工业中大部分的交流用电设备,例如电动机,都采用三相交流电,也就是经常提到的三相四线制。而在日常生活中,多使用单相电源,也称为照明电。当采用照明电供电时,使用三相电其中的一相对用电设备供电,例如家用电器,而另外一根线是三相四线之中的第四根线,也就是其中的零线,该零线从三相电的中性点引出。 能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机; 以三相发电机作为电源,称为三相电源; 以三相电源供电的电路,称为三相电路; U、V、W 称为三相,相与相之间的电压是线电压,电压为380V; 相与中性线之间称为相电压,电压是220V。 三相电的颜色 A 相为黄色,B 相为绿色,C 相为红色, 目前有以下几种叫法,A,B,C,L1,L2,L3,U,V,W,顺序都是一样 的。1,三相电源与单相电源的区别:发电机发出的电源都是三相的,三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极,应该叫线端(民用电中称火线)和中性线(民用电中称零线)。 2,按照规定,380 伏(三相)的民用电源的中性点是不应该在进户端接地的(在变压器端接地,这个接地是考虑到不能因悬浮点位造成高于电源电压的点位,用户端的接地与变压器端的接地在大地中是存在一定的电阻的),供电方式是一根火线和一根零线(中性点引出线)构成回路,在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现,(漏电保护器的工作原理是:如果有人体触摸到电源的线端即火线,或电器设备内部漏电,这时电流从火线通过人体或电器设备外壳流入大地,而不流经零线,火线和零线的电流就会不相等,漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全,一般这个差流选择在几十毫安)如果,把电源的中性点直接接地(这在民用电施工中是不允许的),漏电保护器就失去了作用,不能保护人身和电器设备的短路了。“三相电”的的概念是 :线圈在磁场中旋转时,导线切割磁力线会产生感应电动势,它的变化规律可用正弦曲线表示。如果我们取三个线圈,将它们在空间位置上互相差120 度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置互相...
