三相配电变压器能效标准介绍

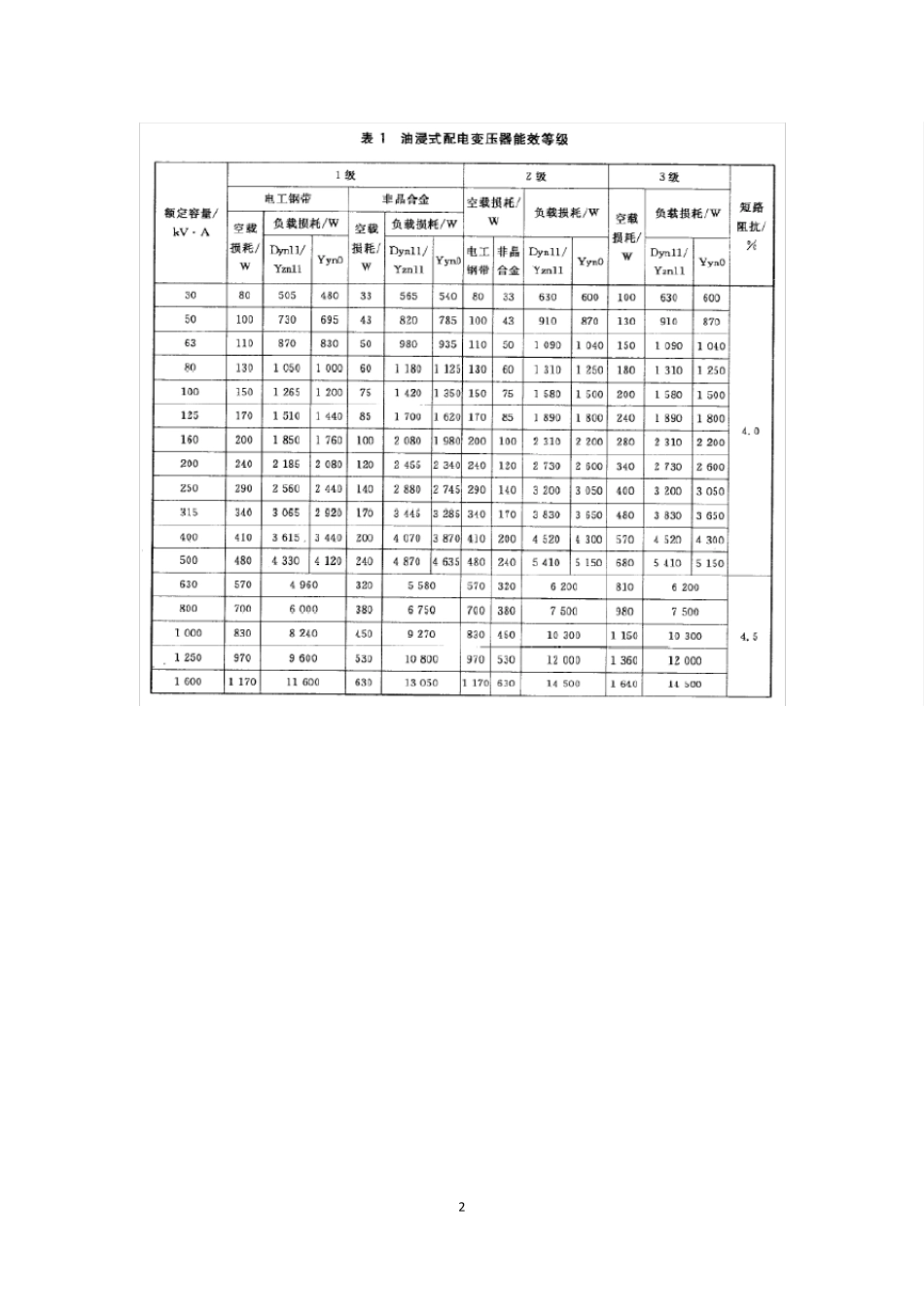

1 GB20052-2013《三相配电变压器能效限定值及能效等级》 标准介绍 1. 《三相配电变压器能效限定值及能效等级》的由来 我国是从2005 年正式实施了能效标识管理制度，配电变压器的第一个能效标识是GB20052-2006《三相配电变压器能效限定值及节能评价值》，内容是根据国家节能政策的要求而确定的，包括能效限定值、目标能效限定值、节能评价值、能效等级。 能效限定值是为实施高耗能产品淘汰制度制定的；目标能效限定值是为实施超前能效标准制定的；节能评价值是为实施节能产品认证制度制定的。 国家对用能产品实施能效标准中体现国家能源政策的内容。2013 年6 月发布GB20052-2013《三相配电变压器能效限定值及能效等级》代替GB20052-2006《三相配电变压器能效限定值及节能评价值》。 2. GB20052-2013《三相配电变压器能效限定值及能效等级》内容 规定了三相配电变压器的能效等级、能效限定值、节能评价值和试验方法。 和GB20052-2006 比较主要技术变化： ——增加了能效等级内容；（增加了非晶变压器） ——提高了变压器能效限定值；（提高限定值，同时取消正偏差） ——删除了对“目标能效限定值”的规定。（应在本标准实施之日起 4年后开始实施） 能效标准使用参数的选择： 美国使用效率参数； 欧盟使用空载损耗和负载损耗； 有的国家使用总损耗； 我国变压器产品标准一般都采用IEC标准，在变压器行业，从国际标准、国家标准、行业标准和企业标准，一直都是使用空载损耗和负载损耗来评价变压器的能效，所以在能效标准中就沿用空载损耗和负载损耗作为能效的评价参数。 3. GB20052-2013《三相配电变压器能效限定值及能效等级》的参数情况 2 3 4. 与配电变压器相关的能效标准 GB20052-2013《三相配电变压器能效限定值及能效等级》 DL985-2012《配电变压器能效技术经济评价导则》 Q/CSG11111001-2013《配电变压器能效标准及技术经济评价导则》 5. 南网能效标准值与国家能效值的关系 油浸式变压器能效限定值应满足表1的规定，干式变压器能效限定值应满足表2的规定。 表1 三相油浸式变压器能效限定值（硅钢片） 4 表2 三相干式变压器能效限定值（硅钢片） 5 表3 油浸式变压器领跑能效值 6 表4 干式变压器领跑能效值 7 比较结果： 南网领跑能效值等同于能效1 级； 南网能效限定值等同于能效2 级 南网能效限定值不考虑能效3 级，在配电变压器选型时将不考虑能效3 级；在干式配电变压器也不考虑选...
