三菱PLC课程设计报告

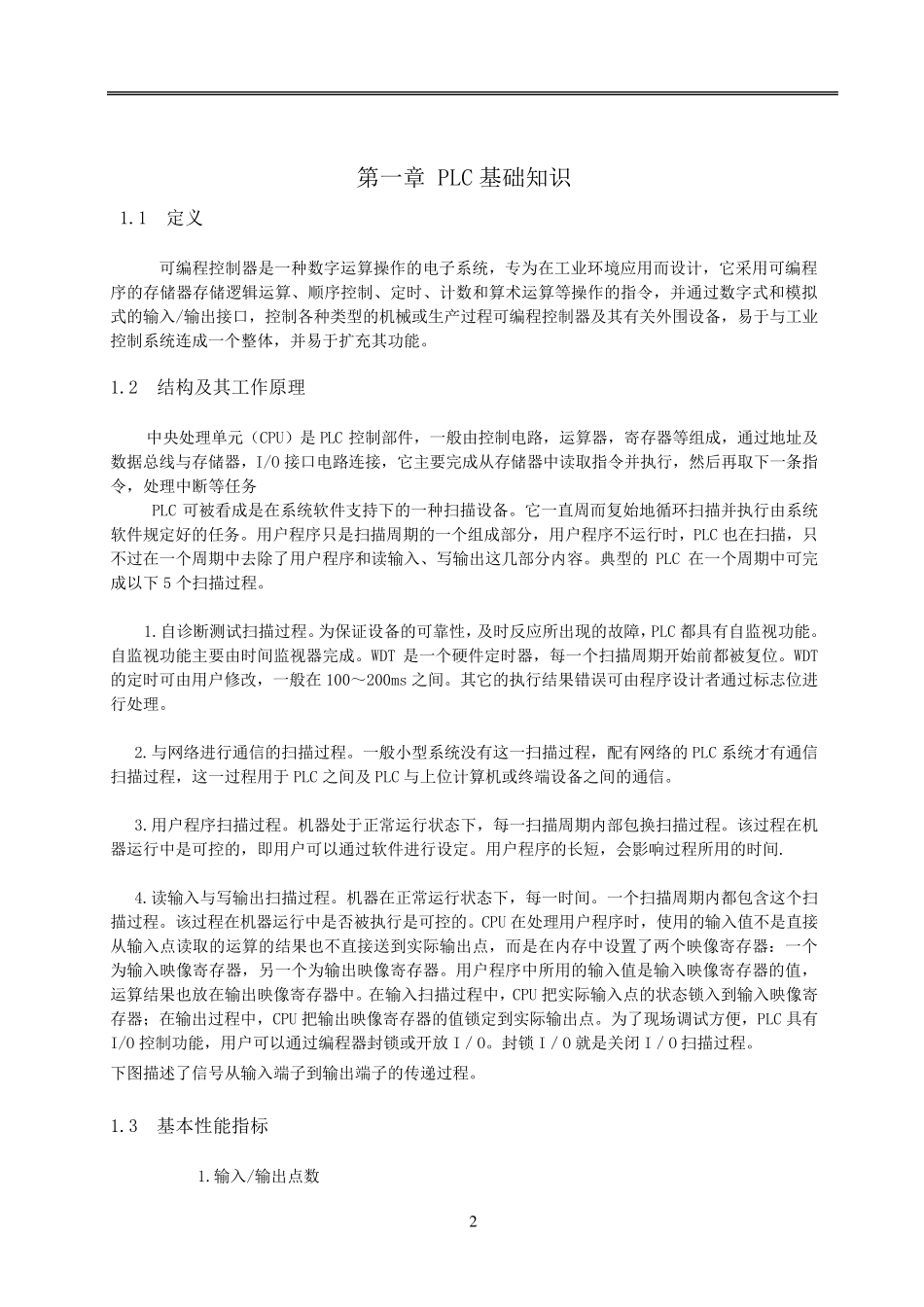

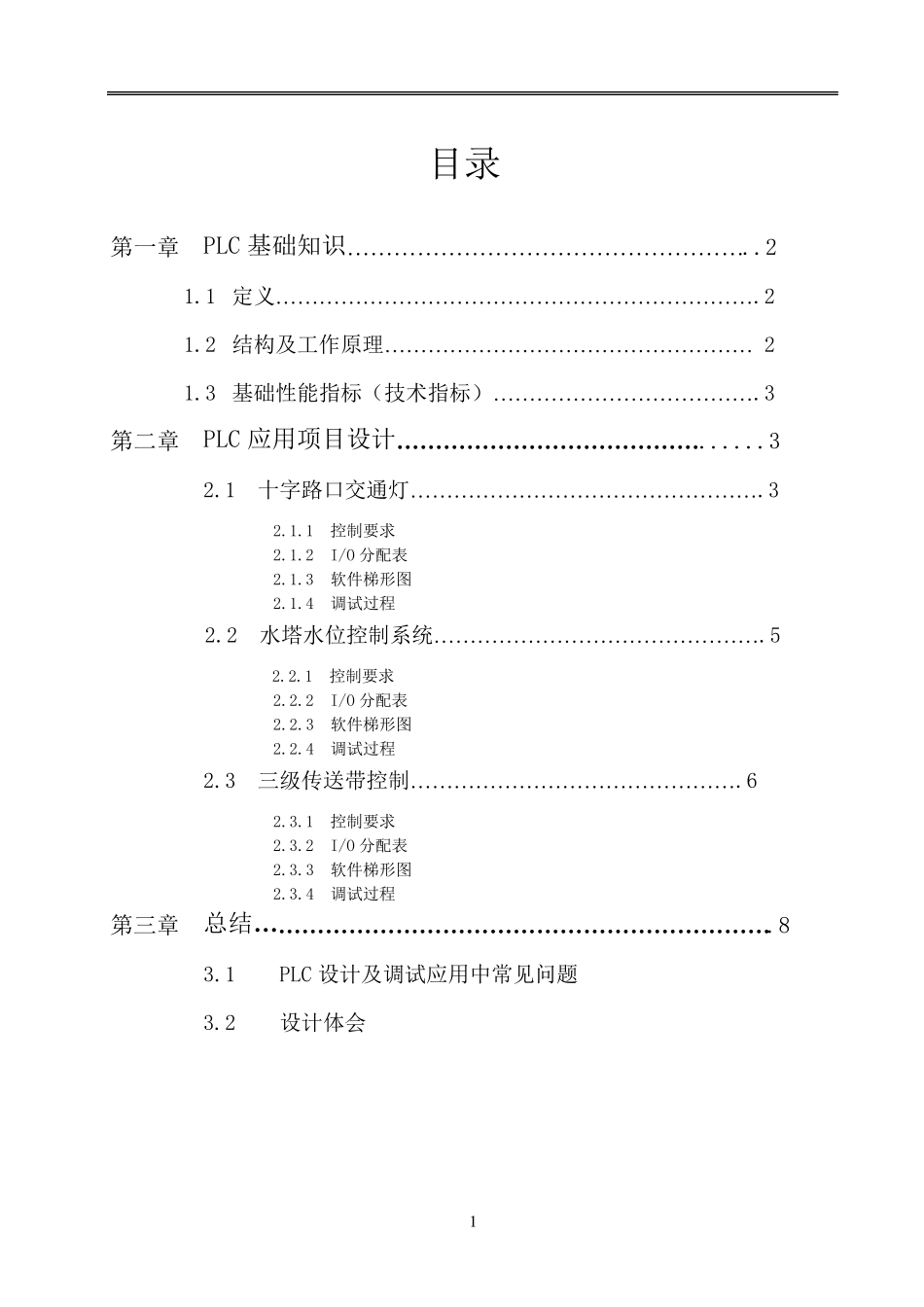

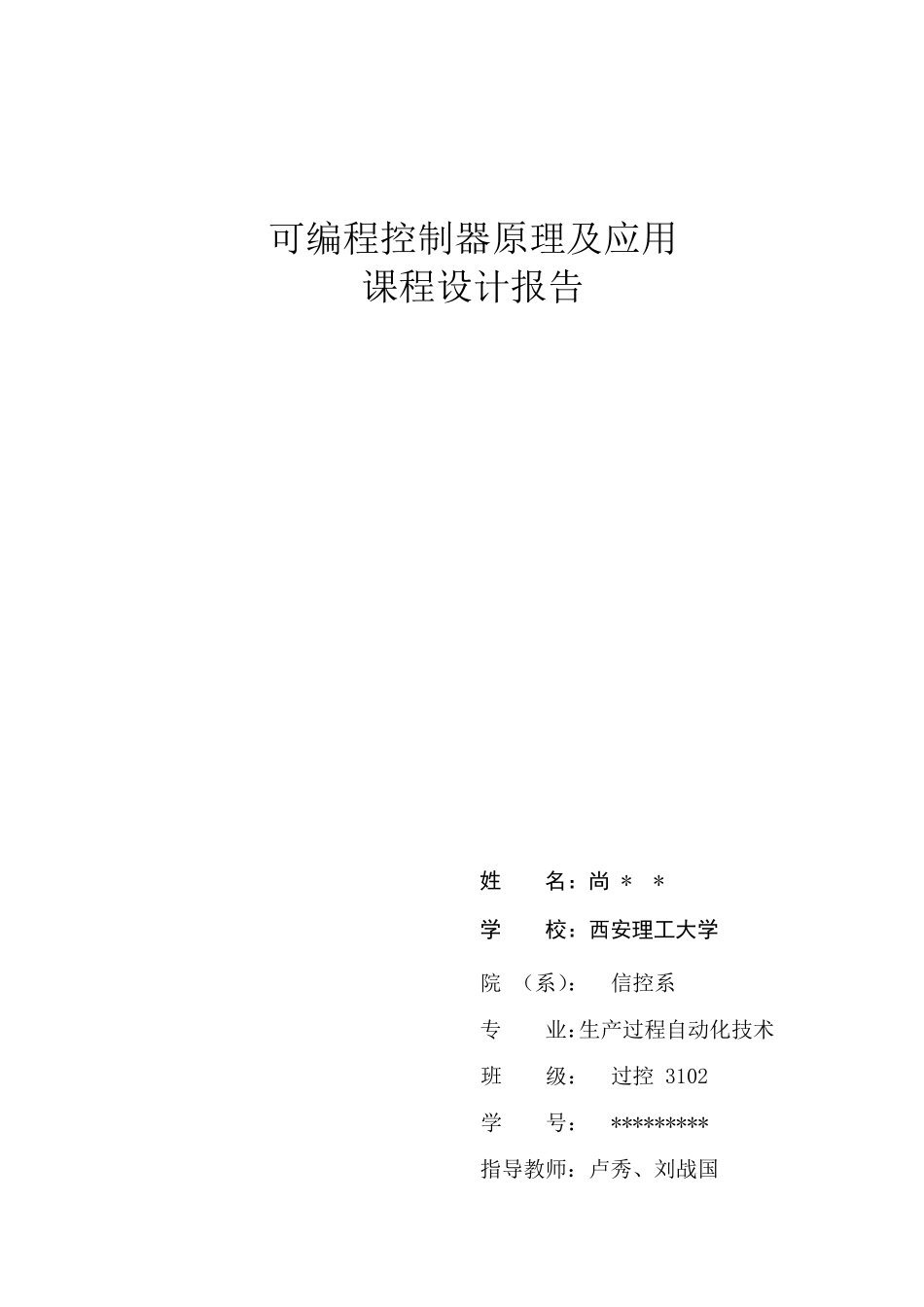

可编程控制器原理及应用 课程设计报告 姓 名：尚 * * 学 校：西安理工大学 院 （系）： 信控系 专 业：生产过程自动化技术 班 级： 过控 3102 学 号： ********* 指导教师：卢秀、刘战国 1 目录 第一章 PLC 基础知识……………………………………………..2 1.1 定义………………………………………………………….2 1.2 结构及工作原理…………………………………………… 2 1.3 基础性能指标（技术指标）……………………………….3 第二章 PLC 应用项目设计…………………………………......3 2.1 十字路口交通灯………………………………………….3 2.1.1 控制要求 2.1.2 I/O 分配表 2.1.3 软件梯形图 2.1.4 调试过程 2.2 水塔水位控制系统……………………………………….5 2.2.1 控制要求 2.2.2 I/O 分配表 2.2.3 软件梯形图 2.2.4 调试过程 2.3 三级传送带控制……………………………………….6 2.3.1 控制要求 2.3.2 I/O 分配表 2.3.3 软件梯形图 2.3.4 调试过程 第三章 总结………………………………………………………….8 3.1 PLC 设计及调试应用中常见问题 3.2 设计体会 2 第一章 PLC 基础知识 1.1 定义 可编程控制器是一种数字运算操作的电子系统，专为在工业环境应用而设计，它采用可编程序的存储器存储逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入/输出接口，控制各种类型的机械或生产过程可编程控制器及其有关外围设备，易于与工业控制系统连成一个整体，并易于扩充其功能。 1.2 结构及其工作原理 中央处理单元（CPU）是PLC 控制部件，一般由控制电路，运算器，寄存器等组成，通过地址及数据总线与存储器，I/O 接口电路连接，它主要完成从存储器中读取指令并执行，然后再取下一条指令，处理中断等任务 PLC 可被看成是在系统软件支持下的一种扫描设备。它一直周而复始地循环扫描并执行由系统软件规定好的任务。用户程序只是扫描周期的一个组成部分，用户程序不运行时，PLC 也在扫描，只不过在一个周期中去除了用户程序和读输入、写输出这几部分内 容 。典 型的PLC 在一个周期中可完成以 下5 个扫描过程。 1.自 诊 断测 试 扫描过程。为保 证 设备的可靠 性 ，及时反 应所 出现 的故 障 ，PLC 都 具 有自 监 视 功能。自 监 视 功能主要由时间 监 视 器完成。WDT...
