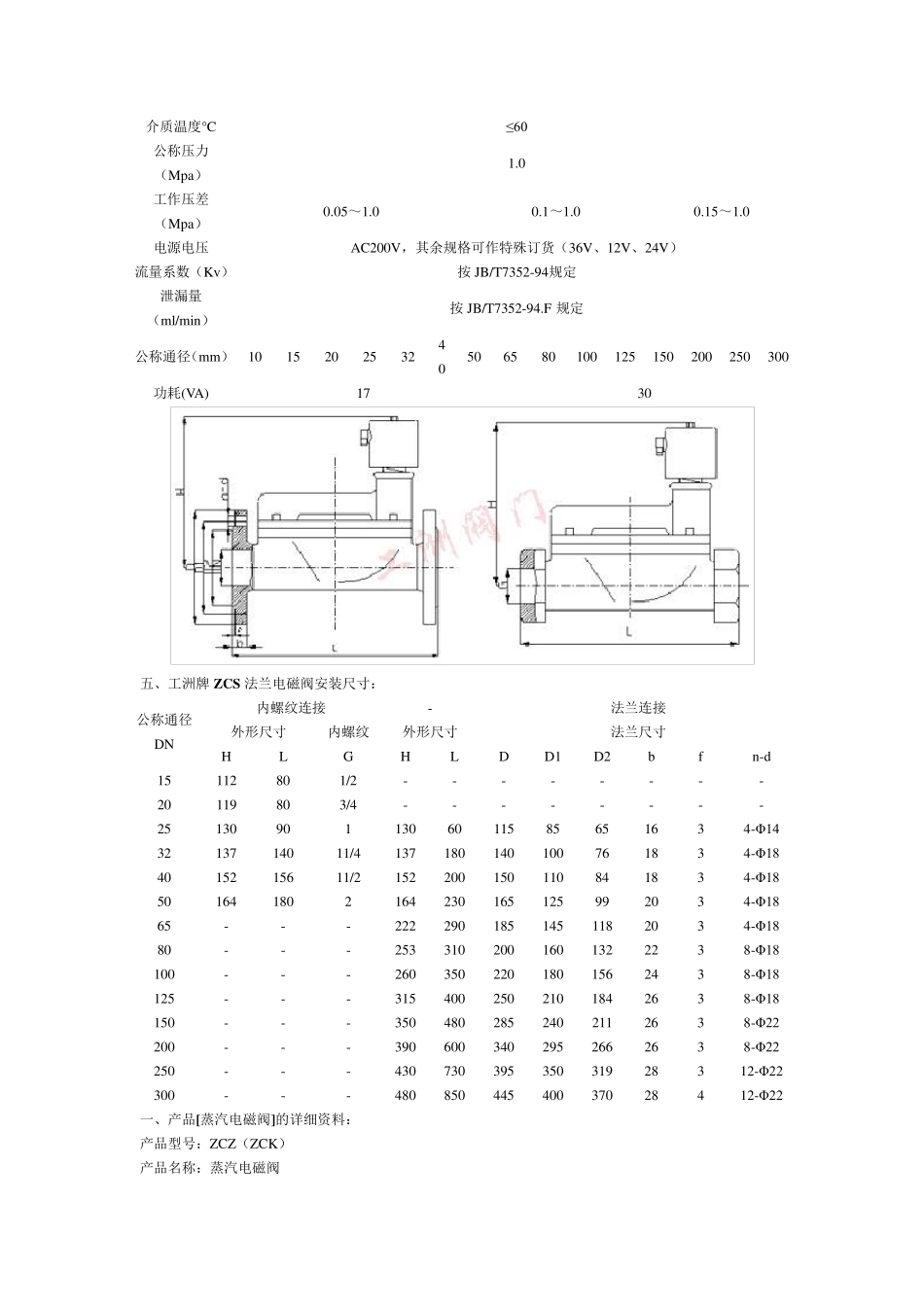

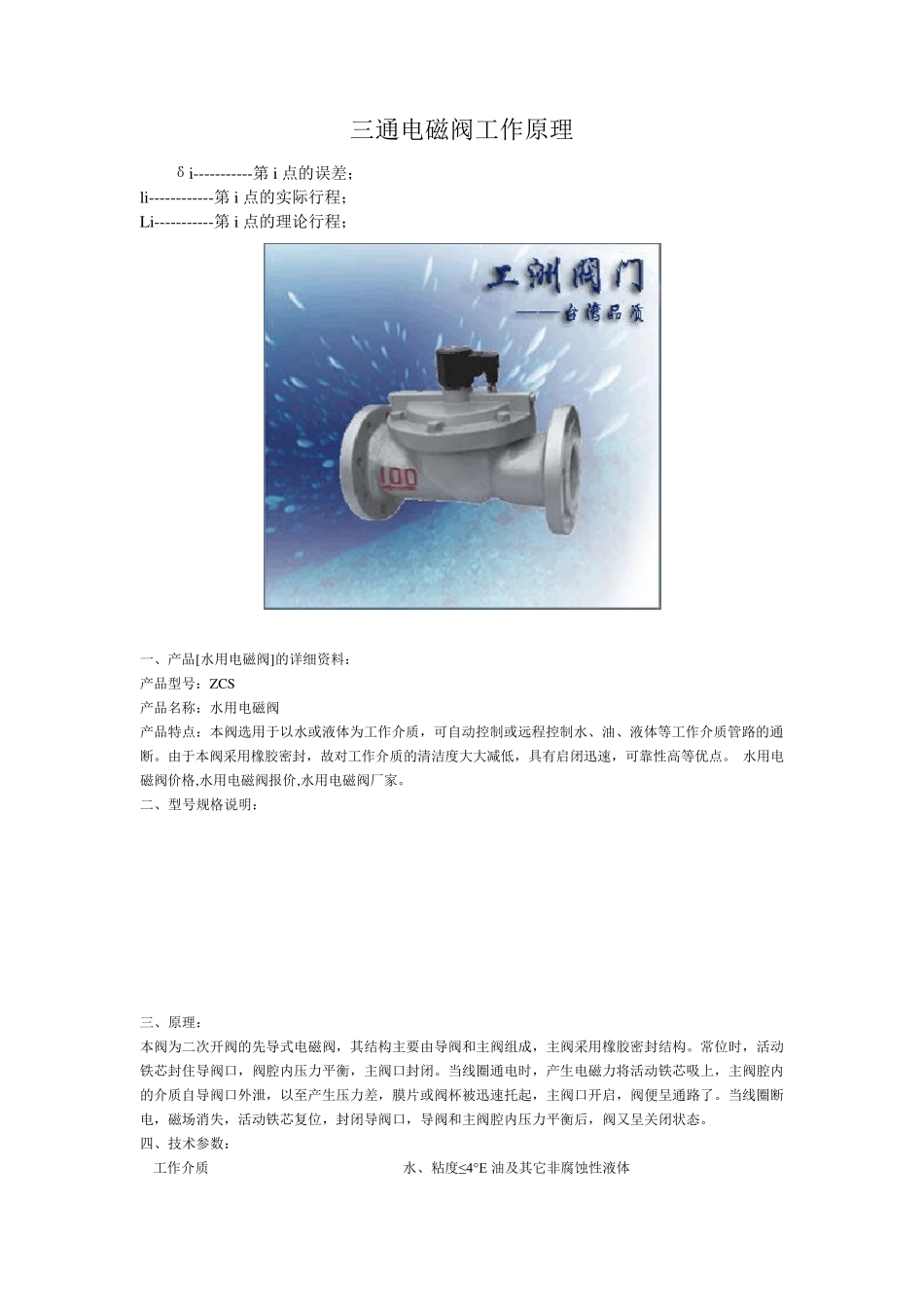

三通电磁阀工作原理 δi-----------第 i 点的误差； li------------第 i 点的实际行程； Li-----------第 i 点的理论行程； 一、产品[水用电磁阀]的详细资料： 产品型号：ZCS 产品名称：水用电磁阀 产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。 水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。 二、型号规格说明： 三、原理： 本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。 四、技术参数： 工作介质 水、粘度≤4°E 油及其它非腐蚀性液体 介质温度°C ≤60 公称压力（Mpa） 1.0 工作压差（Mpa） 0.05～1.0 0.1～1.0 0.15～1.0 电源电压 AC200V，其余规格可作特殊订货（36V、12V、24V） 流量系数（Kv） 按 JB/T7352-94规定 泄漏量（ml/min） 按 JB/T7352-94.F 规定 公称通径（mm） 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 功耗(VA) 17 30 五、工洲牌 ZCS 法兰电磁阀安装尺寸： 公称通径 DN 内螺纹连接 - 法兰连接 外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 b f n-d 15 112 80 1/2 - - - - - - - - 20 119 80 3/4 - - - - - - - - 25 130 90 1 130 60 115 85 65 16 3 4-Φ 14 32 137 140 11/4 137 180 140 100 76 18 3 4-Φ 18 40 152 156 11/2 152 200 150 110 84 18 3 4-Φ 18 50 164 180 2 164 230 165 125 99 20 3 4-Φ 18 65 - - - 222 290 185 145 118 20 3 4-Φ 18 80 - - - 253 310 200 160 132 22 3 8-Φ 18 100 - - - 260 350 220 180 156 24 3 8-Φ 18 125 - - - 315 400 250 210 184 26 3 8-Φ 18 150 - - - 350 480 285 240 211 26 3 8-Φ 22 200 - - - 390 600 340 295 266 ...
