上下拉电阻的作用

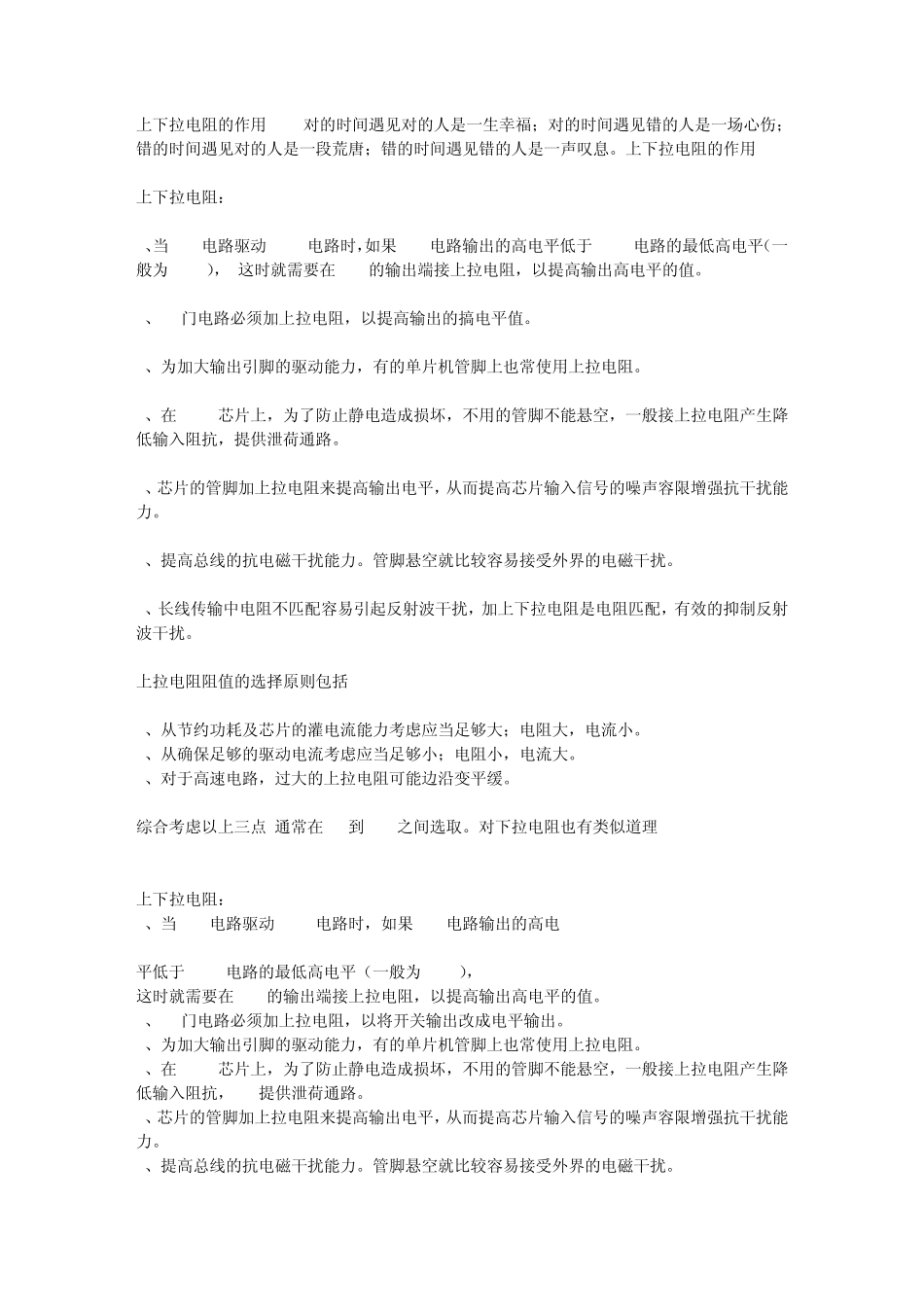

上下拉电阻的作用_第1页
1/9

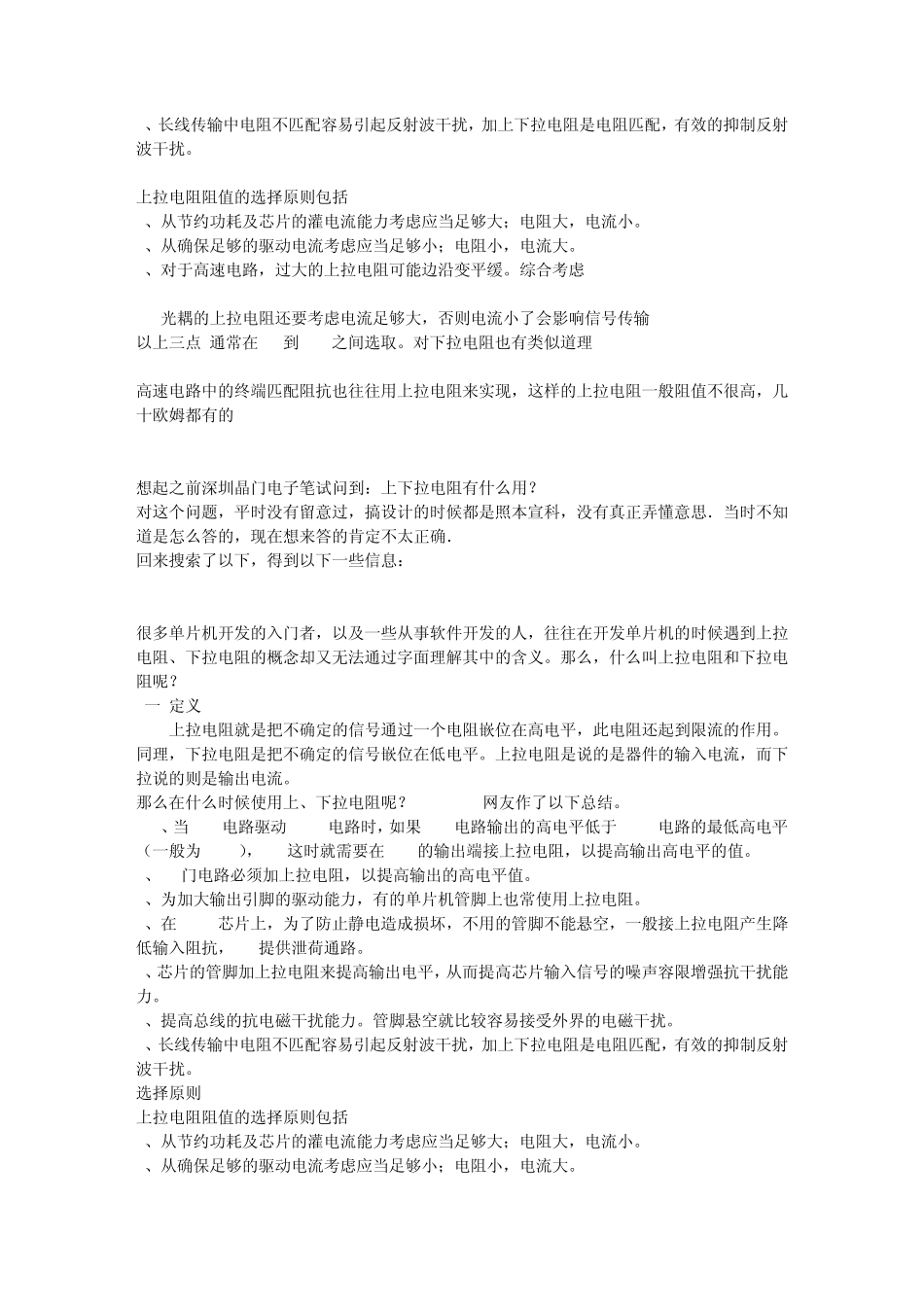

上下拉电阻的作用_第2页
2/9

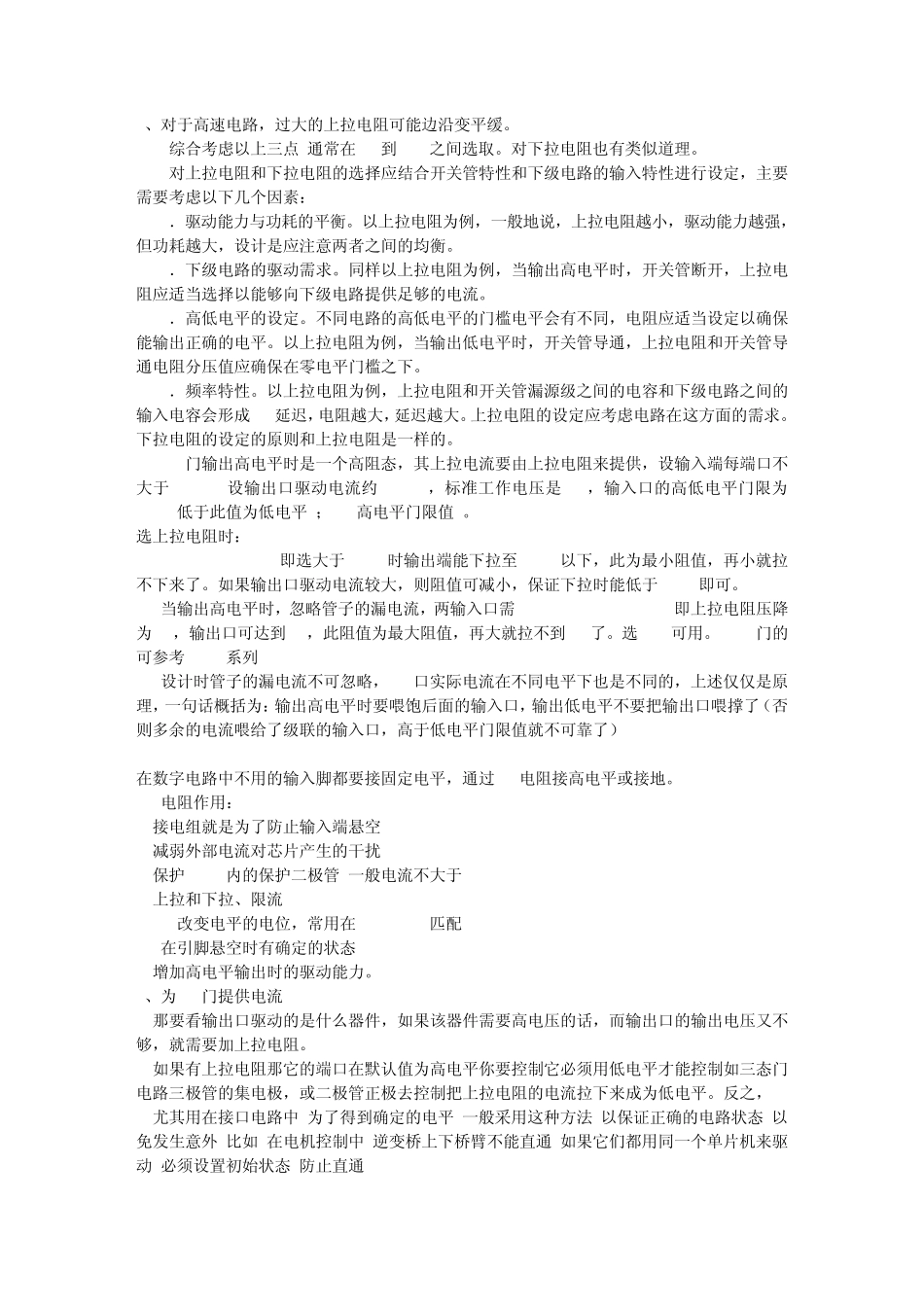

上下拉电阻的作用_第3页
3/9
上下拉电阻的作用.txt对的时间遇见对的人是一生幸福;对的时间遇见错的人是一场心伤;错的时间遇见对的人是一段荒唐;错的时间遇见错的人是一声叹息。上下拉电阻的作用 上下拉电阻: 1、当 TTL电路驱动 COMS电路时,如果 TTL电路输出的高电平低于 COMS电路的最低高电平(一般为 3.5V), 这时就需要在 TTL的输出端接上拉电阻,以提高输出高电平的值。 2、OC门电路必须加上拉电阻,以提高输出的搞电平值。 3、为加大输出引脚的驱动能力,有的单片机管脚上也常使用上拉电阻。 4、在 COMS芯片上,为了防止静电造成损坏,不用的管脚不能悬空,一般接上拉电阻产生降低输入阻抗,提供泄荷通路。 5、芯片的管脚加上拉电阻来提高输出电平,从而提高芯片输入信号的噪声容限增强抗干扰能力。 6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。 7、长线传输中电阻不匹配容易引起反射波干扰,加上下拉电阻是电阻匹配,有效的抑制反射波干扰。 上拉电阻阻值的选择原则包括: 1、从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大,电流小。 2、从确保足够的驱动电流考虑应当足够小;电阻小,电流大。 3、对于高速电路,过大的上拉电阻可能边沿变平缓。 综合考虑以上三点,通常在 1k到 10k之间选取。对下拉电阻也有类似道理 上下拉电阻: 1、当 TTL电路驱动 COMS电路时,如果 TTL电路输出的高电 平低于 COMS电路的最低高电平(一般为 3.5V), 这时就需要在 TTL的输出端接上拉电阻,以提高输出高电平的值。 2、OC门电路必须加上拉电阻,以将开关输出改成电平输出。 3、为加大输出引脚的驱动能力,有的单片机管脚上也常使用上拉电阻。 4、在 COMS芯片上,为了防止静电造成损坏,不用的管脚不能悬空,一般接上拉电阻产生降低输入阻抗, 提供泄荷通路。 5、芯片的管脚加上拉电阻来提高输出电平,从而提高芯片输入信号的噪声容限增强抗干扰能力。 6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。 7、长线传输中电阻不匹配容易引起反射波干扰,加上下拉电阻是电阻匹配,有效的抑制反射波干扰。 上拉电阻阻值的选择原则包括: 1、从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大,电流小。 2、从确保足够的驱动电流考虑应当足够小;电阻小,电流大。 3、对于高速电路,过大的上拉电阻可能边沿变平缓。综合考虑 4. 光耦的上拉电阻还要考虑电流足够大,否则电流小了会影...
