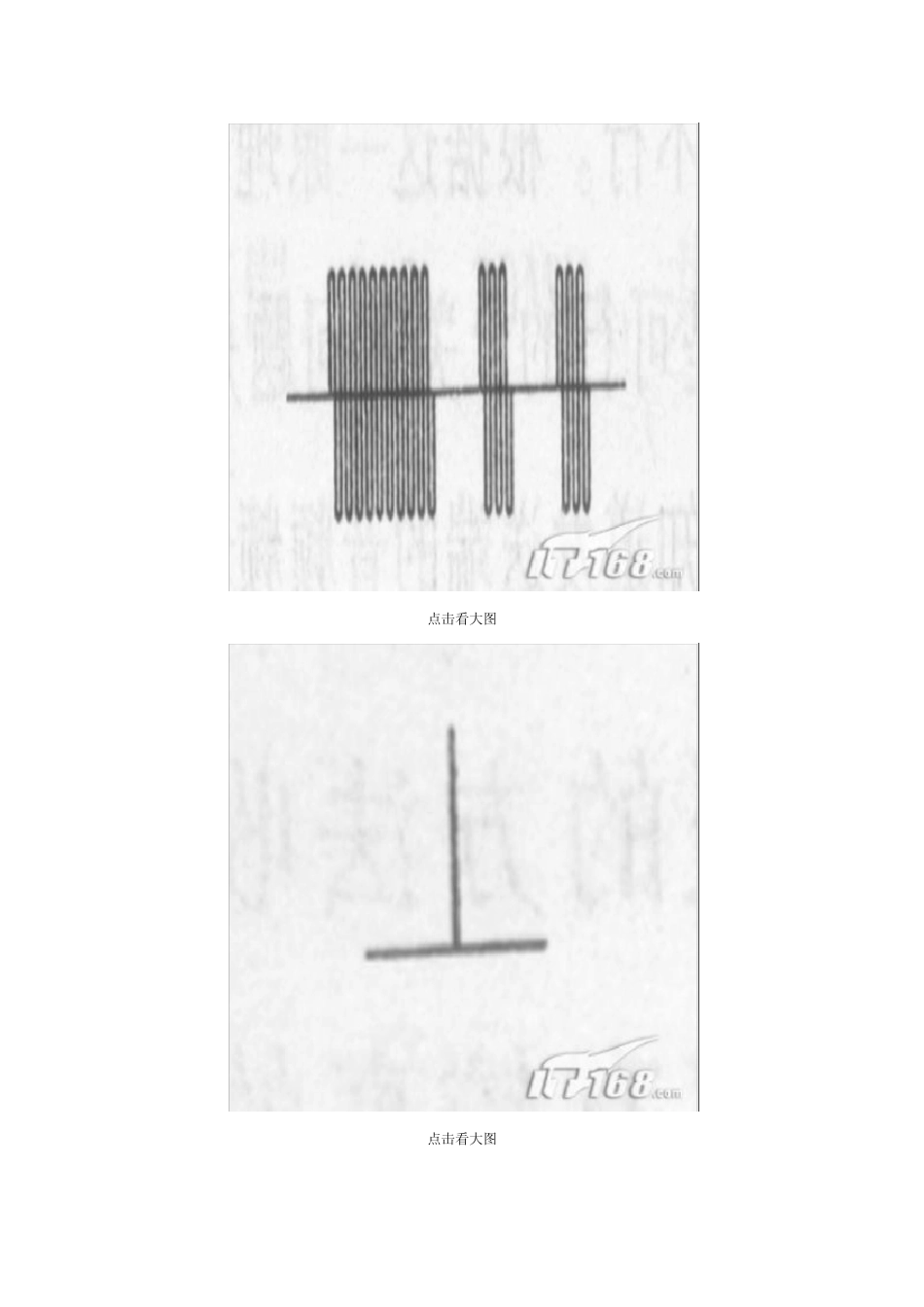

频率覆盖虽然满足了要求，但要听清楚业余电台的信号还必须解决解调方式的问题。 （ 1）广播信号的调制与解调 广播电台采用调幅（ AM，即 Amplitude Modulation）和调频（ FM，即 Frequency Modulation）两种方式。其中调频即频率调制方式在业余通信中只适用于超短波波段，具体请阅其他有关资料。 调幅（AM）是最常见的调制方式之一。它是用音频信号调制高频信号（载波），使载波的幅度随着音频变化。调幅波的波形如图7-1 所示。在这里我们要强调的是在调制过程中它的频谱发生的变化。我们知道，只有连续的正弦波是只含单一的频率成分。所有非正弦波（包括不连续的“正弦波”）都可以分解为若干不同频率和幅度的正弦波。AM 信号在没有音频信号调制时，是连续正弦波，其频率就是载波频率。当载波被调制后，它就不再是正弦波了， 其频率成分也发生很大的变化。以一个单音频ƒA 调制载波ƒ0 例： 如果ƒA 为 1000Hz，ƒ0 为 7MHz， 调幅波便含有3 个基本频率成分，它们分别是ƒ0+ƒA=7.001MHz； ƒ0=7MHz；ƒ0-ƒA=6.999MHz 除此之外，还有这些频率的谐波成分，这里暂且不讨论。我们把频率高于载波的ƒ0+ƒA 称为上边频，把ƒ0-ƒA 称为下边频。无论是上边频还是下边频，它们都是新增加的频率。如果现在不是一个单音频，而是语音或音乐去调制载频，情况又会怎么样呢？这时的调制信号含有一群频率，即是一个“频带”，调幅信号的频率成分除载频本身外，上例中的上边频变成了ƒ0+ƒA1、 ƒ0+ƒA2… … 一群“上边频”，我们把它们统称为“上边带”，当然相应的一群“下边频”也就称为“下边带”了。这种调幅波的频谱图如图7-2 所示。 点击看大图 点击看大图 不难看出，如果把调幅波频率和上、下边带的任意一个频率相减或相加，都可以得到原来的音频信号。事实也是如此，在普通的收音机中，检波电路中的二极管“负责”对调幅信号进行频率相加或相减处理，再由后面的高频滤波电路把不需要的频率成分滤掉，便实现了对高频信号的解调。 （ 2）等幅电报信号的解调。 等幅电报信号实际上就是一串断断续续的载波，其波形如图7-3 所示。如果不考虑其谐波，等幅电报信号的频谱就如图7-4 所示，它只含有单一的载波频率。如果我们仍然用上述的检波电路来处理电报信号，显然就不行了，除了载波频率本身没有其他频率成分，即使通过变频电路，也只是产生了单一的中频信号（比如465kHz），信号本身并不含有人耳可听到的音频。结局...
