海尔高效氧吧变频王柜式房间空调器培训教材

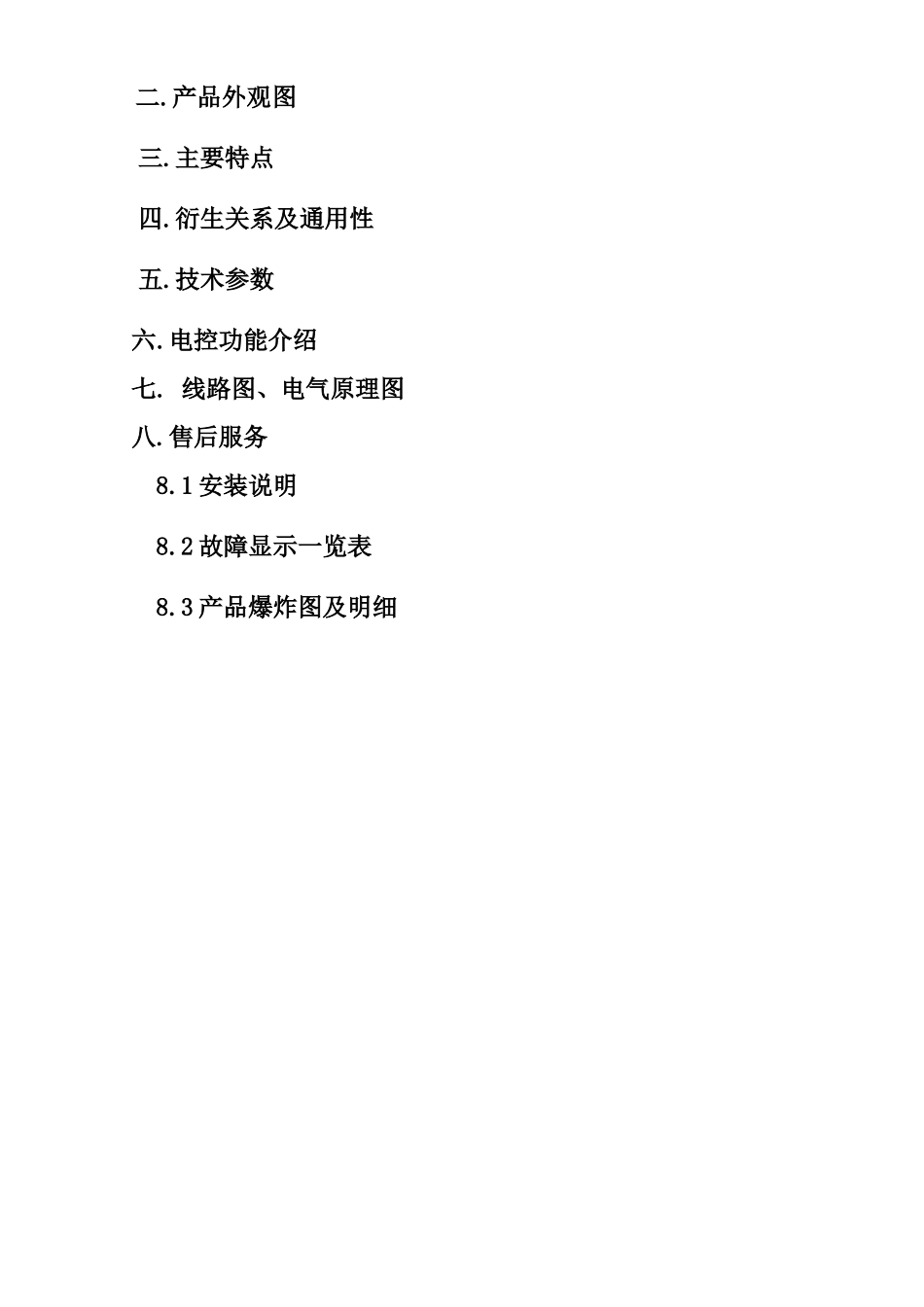

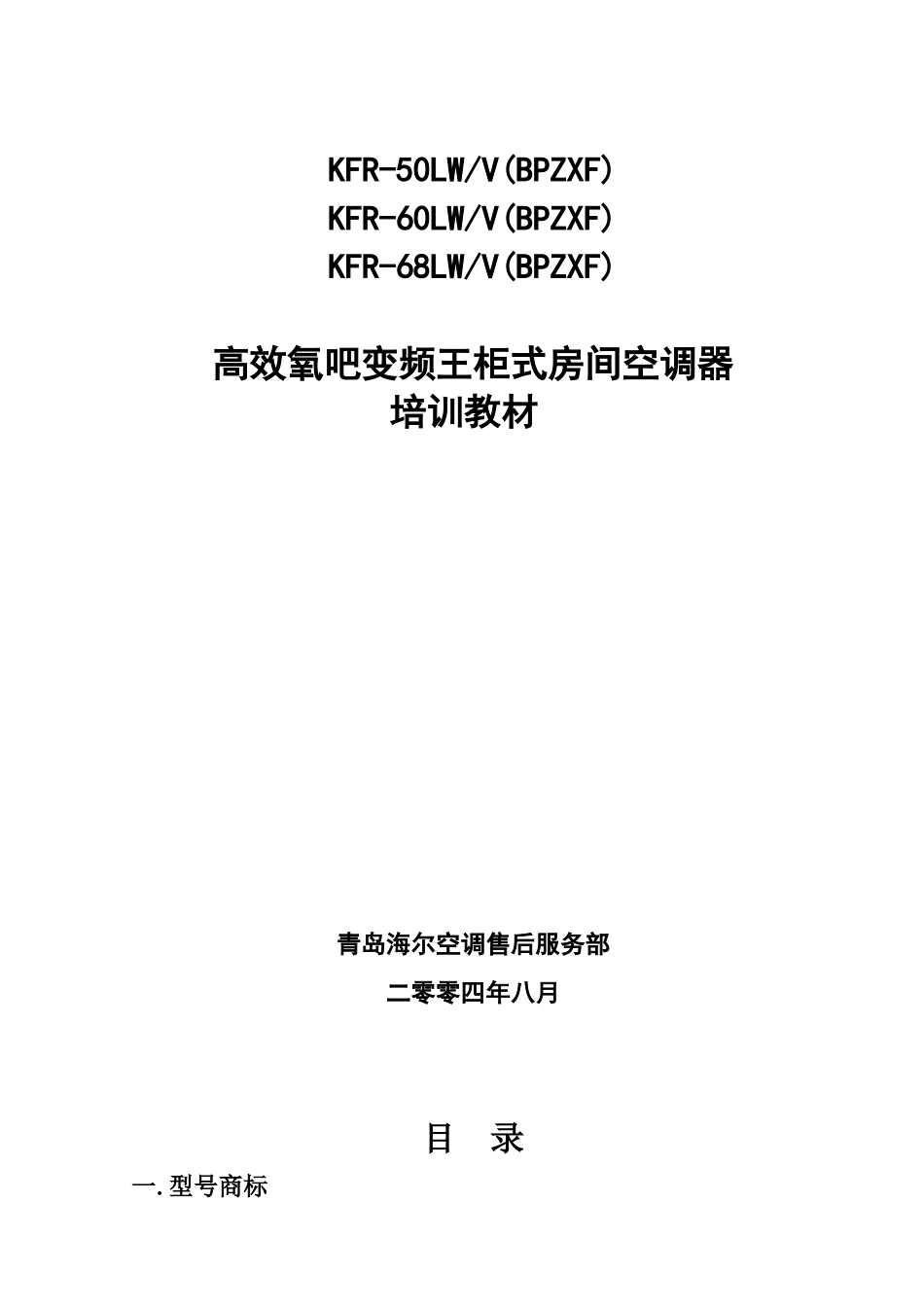

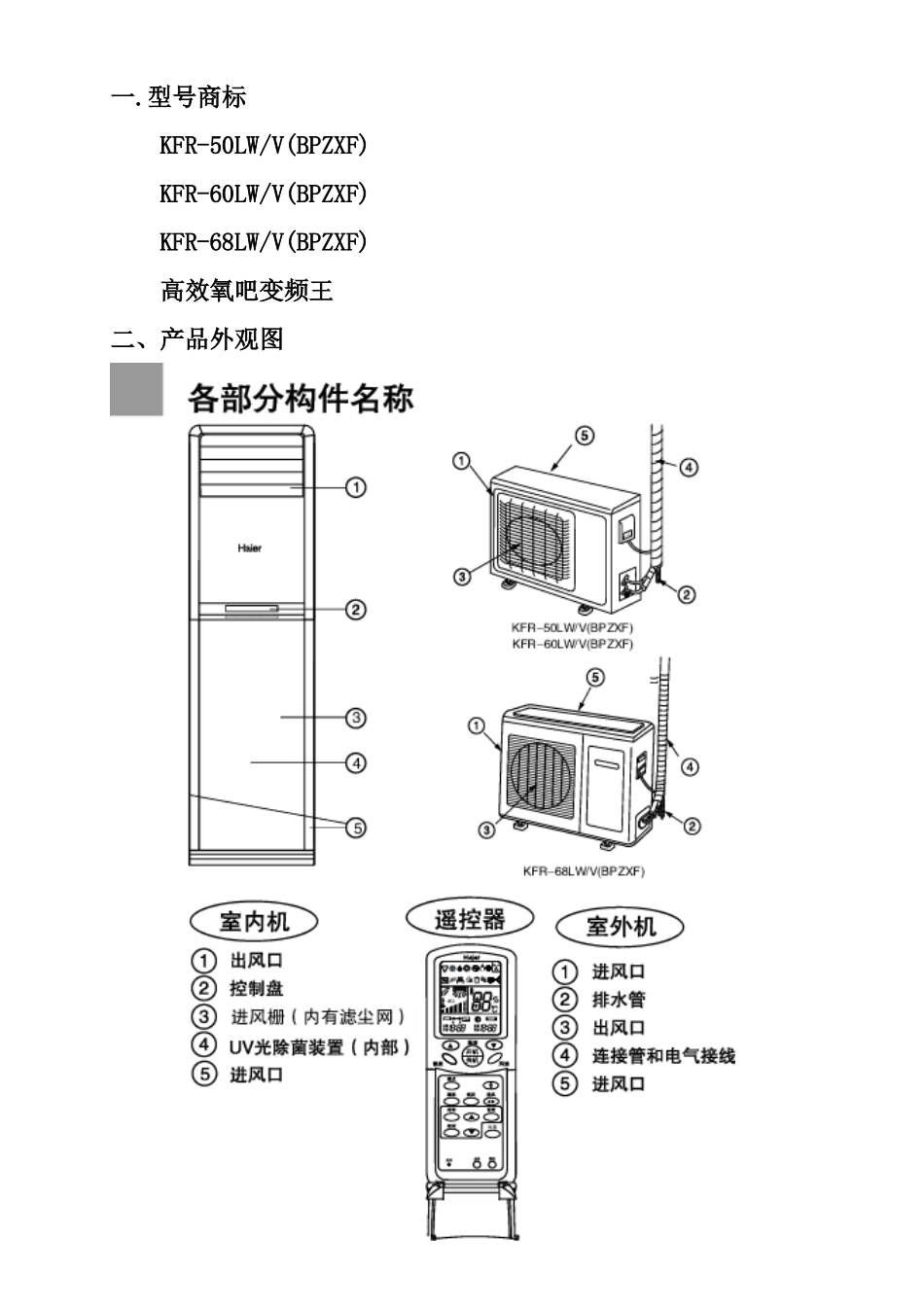

KFR-50LW/V(BPZXF)KFR-60LW/V(BPZXF)KFR-68LW/V(BPZXF)高效氧吧变频王柜式房间空调器培训教材 青岛海尔空调售后服务部二零零四年八月 目 录一.型号商标二.产品外观图三.主要特点四.衍生关系及通用性五.技术参数六.电控功能介绍七. 线路图、电气原理图八.售后服务8.1 安装说明8.2 故障显示一览表8.3 产品爆炸图及明细 一.型号商标KFR-50LW/V(BPZXF)KFR-60LW/V(BPZXF)KFR-68LW/V(BPZXF)高效氧吧变频王二、产品外观图KFR-68LW/V(BPZXF)内机三.主要特点3.1 出风口横叶片自动关闭功能：在关机时，步 进 电 机 控 制横叶片自动闭合,有效防止灰尘 进 入 空 调 器内部。3.2 立体送风功能：步进电机控制横摆叶、竖摆 叶 运 转 ， 实现多种角度送风。使空调器吹出的风不直接吹到人体身上。立体送风使室内温度均匀，使人感觉更加舒适。3.3 七彩时尚显示屏：七种颜色，每种颜色代表不同运行状态，运行状态一目了然，尽显时尚品位更适合夜间操作。3.4 紫外线双波段除菌功能：此系列空调内置两个紫外线灯，分别发射 UV-A波段（波长为 315-400nm）、UV-C 波段（波长为 250-270nm）的紫外光。UV-A 波段的紫外光与二氧化钛（TiO2）作用可以除菌、去掉有害气体，UV-C 波段的紫外光可以直接除菌，使室内空气保持清新，加倍干净。TiO2(纳米二氧化钛)紫外光 3.5 双向换新风: 利用换气扇把室内空气和室外空气进行双向式交换，将室内污浊空气排到室外，室外新奇空气通过防霉过滤网净化后转换到室内，保持室内外新奇空气有效循环,合理控制室内新风量，既有益于人体健康，又不占过多冷（热）负荷。3.6 超大热冷比：即制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.7 高能效比，使用高效变频压缩机，高效恒温，省电、省钱、节能.3.8 具有停电补偿功能和远程网络控制功能.四.衍生关系及通用性KFR-50LW/V(BPZXF)内机是在 KFR-50LW/G(BPZXF)内机基础上更改外观及显示，外机在 KFR-58LW/K(BPZXF)外机基础上更换压机，优化系统，改外电脑板E2。KFR-60LW/V(BPZXF)内机是在 KFR-60LW/G(BPZXF)内机基础上更改外观及显示。KFR-68LW/V(BPZXF)内机是在 KFR-68LW/K(BPZXF)内机基础上更改外观及显示，外机在 3P 大外机基础上更换为三菱压机，优化系统，改外电脑板 E2。传导区域正负电子带OH-h+e-OH有机物强氧化能力强力除臭C O 22HO紫外光紫外光杀菌示意图抑制病毒杀灭真菌有害菌团污浊空气纯净空气五.技术...
