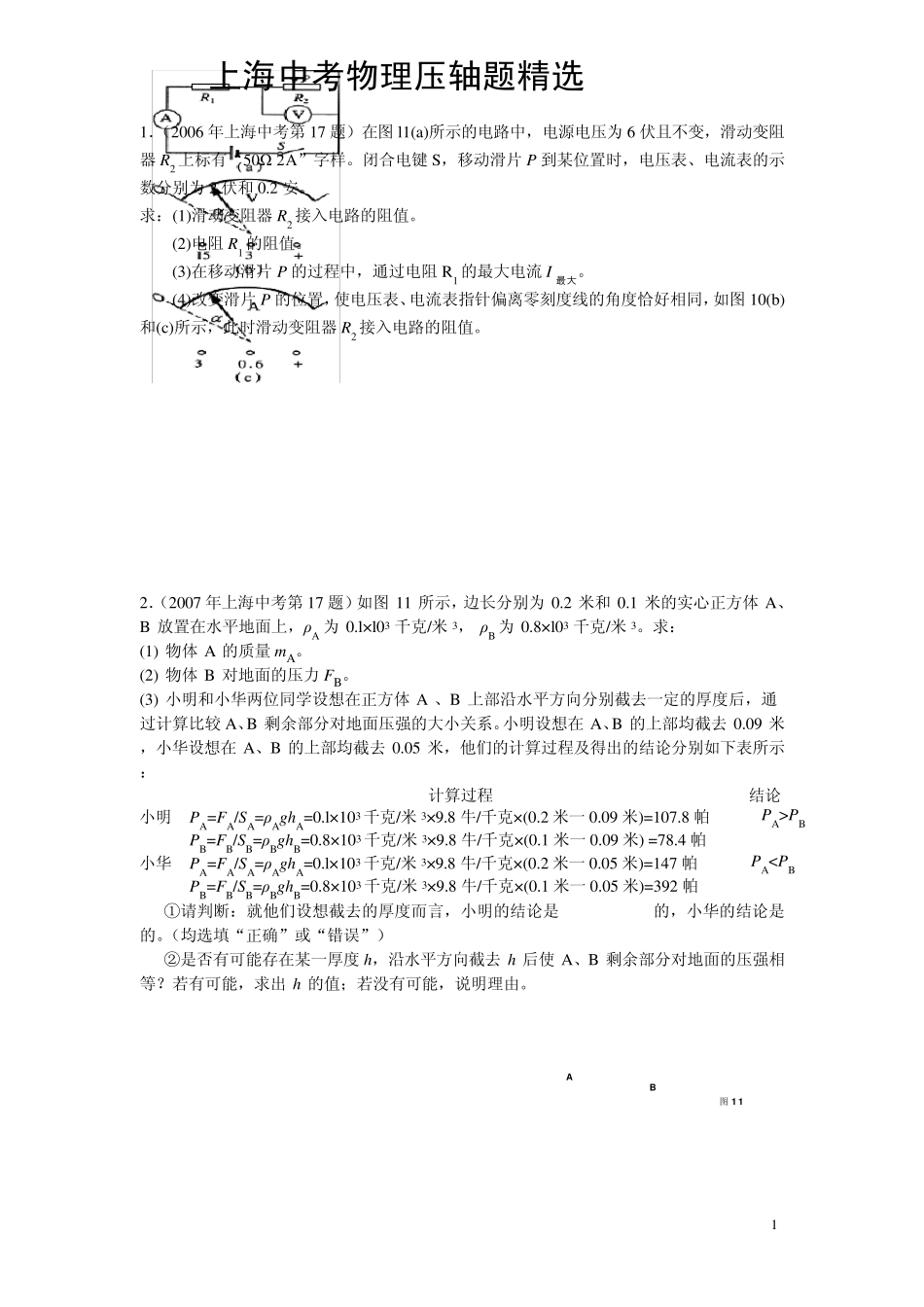

1 上海中考物理压轴题精选 1．（2006 年上海中考第17 题）在图l1(a)所示的电路中，电源电压为6 伏且不变，滑动变阻器R2 上标有“50Ω 2A”字样。闭合电键 S，移动滑片 P 到某位置时，电压表、电流表的示数分别为2 伏和 0.2 安。 求：(1)滑动变阻器R2 接入电路的阻值。 (2)电阻R1 的阻值。 (3)在移动滑片 P 的过程中，通过电阻R1 的最大电流 I 最大。 (4)改变滑片 P 的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图10(b)和(c)所示，此时滑动变阻器R2 接入电路的阻值。 2．（2007 年上海中考第17 题）如图 11 所示，边长分别为 0.2 米和 0.1 米的实心正方体 A、B 放置在水平地面上，ρA 为 0.l× l03 千克/米 3， ρB 为 0.8× l03 千克/米 3。求： (1) 物体 A 的质量 m A。 (2) 物体 B 对地面的压力 FB。 (3) 小明和小华两位同学设想在正方体 A 、B 上部沿水平方向分别截去一定的厚度后，通 过计算比较 A、B 剩余部分对地面压强的大小关系。小明设想在 A、B 的上部均截去 0.09 米，小华设想在 A、B 的上部均截去 0.05 米，他们的计算过程及得出的结论分别如下表所示： 计算过程 结论 小明 PA=FA/SA=ρAghA=0.l× 103 千克/米 3× 9.8 牛/千克× (0.2 米一 0.09 米)=107.8 帕 PB=FB/SB=ρBghB=0.8× 103 千克/米 3× 9.8 牛/千克× (0.1 米一 0.09 米) =78.4 帕 PA>PB 小华 PA=FA/SA=ρAghA=0.l× 103 千克/米 3× 9.8 牛/千克× (0.2 米一 0.05 米)=147 帕 PB=FB/SB=ρBghB=0.8× 103 千克/米 3× 9.8 牛/千克× (0.1 米一 0.05 米)=392 帕 PA
