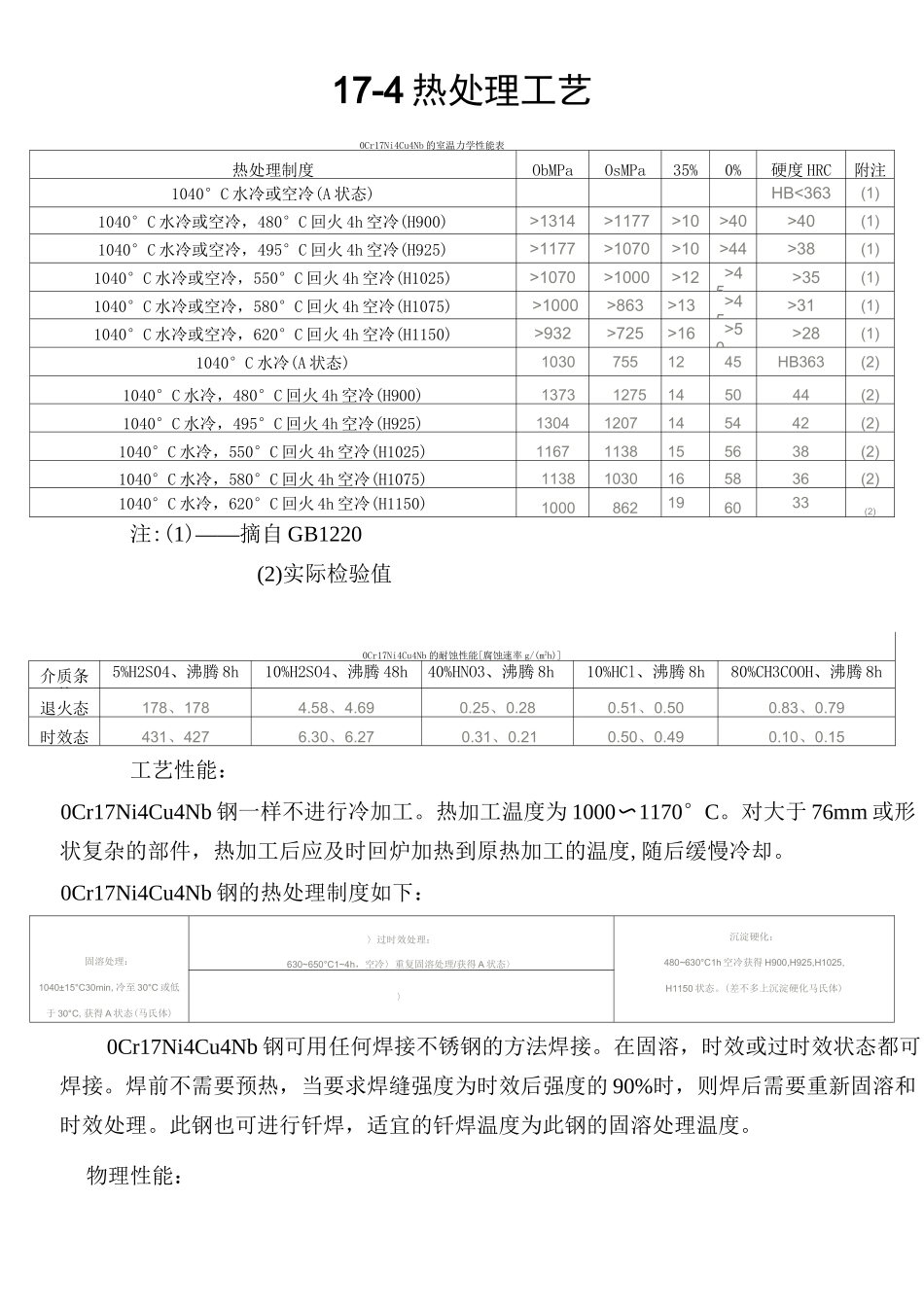

17-4 热处理工艺

17-4 热处理工艺0Cr17Ni4Cu4Nb 的室温力学性能表热处理制度ObMPaOsMPa35%0%硬度 HRC附注1040°C 水冷或空冷(A 状态)HB<363(1)1040°C 水冷或空冷，480°C 回火 4h 空冷(H900)>1314>1177>10>40>40(1)1040°C 水冷或空冷，495°C 回火 4h 空冷(H925)>1177>1070>10>44>38(1)1040°C 水冷或空冷，550°C 回火 4h 空冷(H1025)>1070>1000>12>45>35(1)1040°C 水冷或空冷，580°C 回火 4h 空冷(H1075)>1000>863>13>45>31(1)1040°C 水冷或空冷，620°C 回火 4h 空冷(H1150)>932>725>16>50>28(1)1040°C 水冷(A 状态)10307551245HB363(2)1040°C 水冷，480°C 回火 4h 空冷(H900)13731275145044(2)1040°C 水冷，495°C 回火 4h 空冷(H925)13041207145442(2)1040°C 水冷，550°C 回火 4h 空冷(H1025)11671138155638(2)1040°C 水冷，580°C 回火 4h 空冷(H1075)11381030165836(2)1040°C 水冷，620°C 回火 4h 空冷(H1150)1000862196033(2)注:(1)——摘自 GB1220(2)实际检验值0Cr17Ni4Cu4Nb 的耐蚀性能[腐蚀速率 g/(m2h)]介质条件5%H2S04、沸腾 8h10%H2SO4、沸腾 48h40%HNO3、沸腾 8h10%HCl、沸腾 8h80%CH3COOH、沸腾 8h退火态178、1784.58、4.690.25、0.280.51、0.500.83、0.79时效态431、4276.30、6.270.31、0.210.50、0.490.10、0.15工艺性能：0Cr17Ni4Cu4Nb 钢一样不进行冷加工。热加工温度为 1000〜1170°C。对大于 76mm 或形状复杂的部件，热加工后应及时回炉加热到原热加工的温度,随后缓慢冷却。0Cr17Ni4Cu4Nb 钢的热处理制度如下：固溶处理：1040±15°C30min,冷至 30°C 或低于 30°C,获得 A 状态(马氏体)〉过时效处理：630~650°C1~4h，空冷〉重复固溶处理/获得 A 状态〉沉淀硬化：480~630°C1h 空冷获得 H900,H925,H1025,H1150 状态。(差不多上沉淀硬化马氏体)〉0Cr17Ni4Cu4Nb 钢可用任何焊接不锈钢的方法焊接。在固溶，时效或过时效状态都可焊接。焊前不需要预热，当要求焊缝强度为时效后强度的 90%时，则焊后需要重新固溶和时效处理。此钢也可进行钎焊，适宜的钎焊温度为此钢的固溶处理温度。物理性能：密度：7780kg/m2线膨胀系数：(H900 热处理态)20〜100°C 时，0.0000108/K;20〜200°C 时，0.00001016/K;20〜300°C 时，0.00001136/K热导率：100°C 时，17W/(m*K);300°C 时，20W/(m*K);500°C 时，23W/(m*K)弹性模量：20°C 时，191000MPa;100°C 时...
