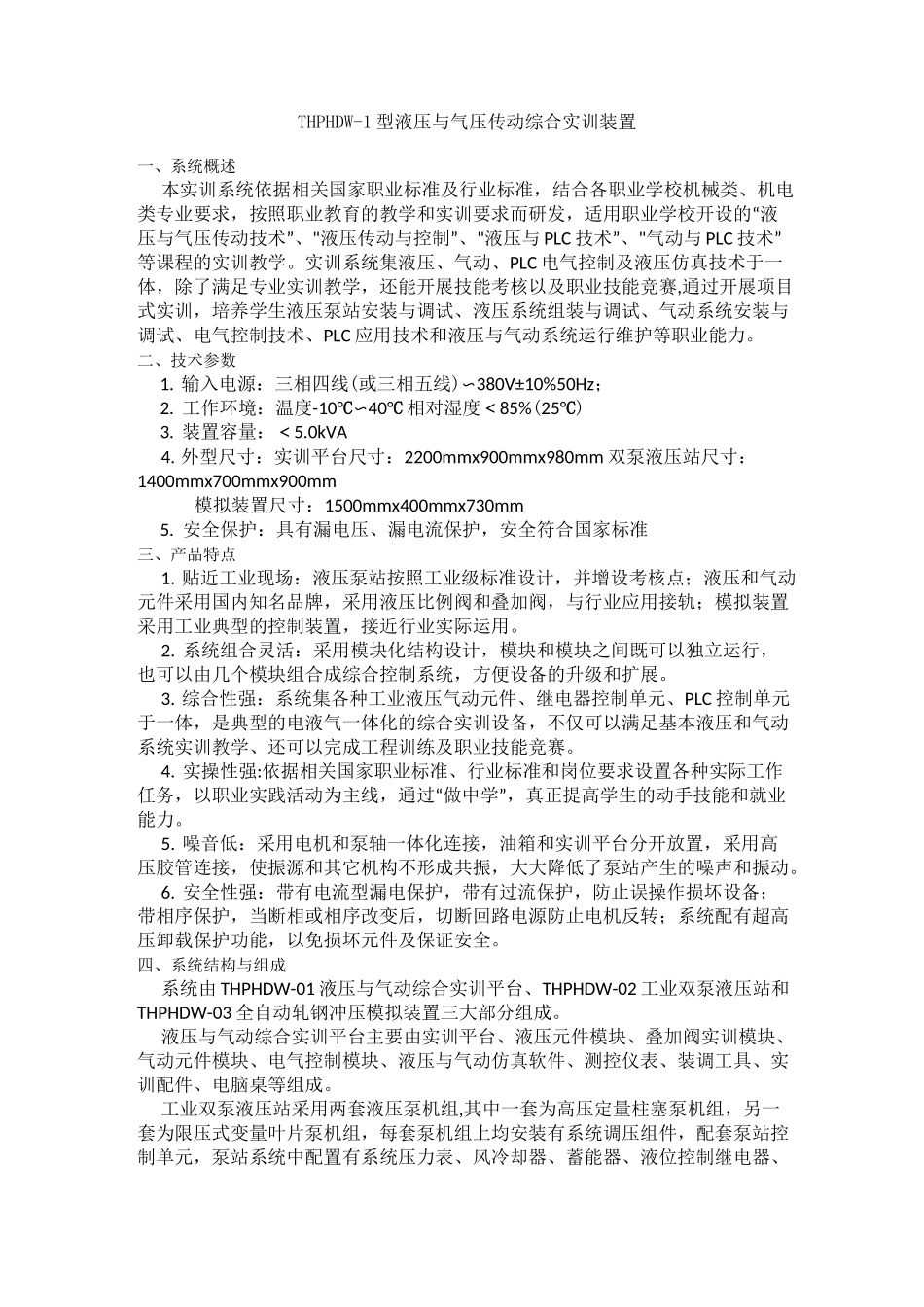

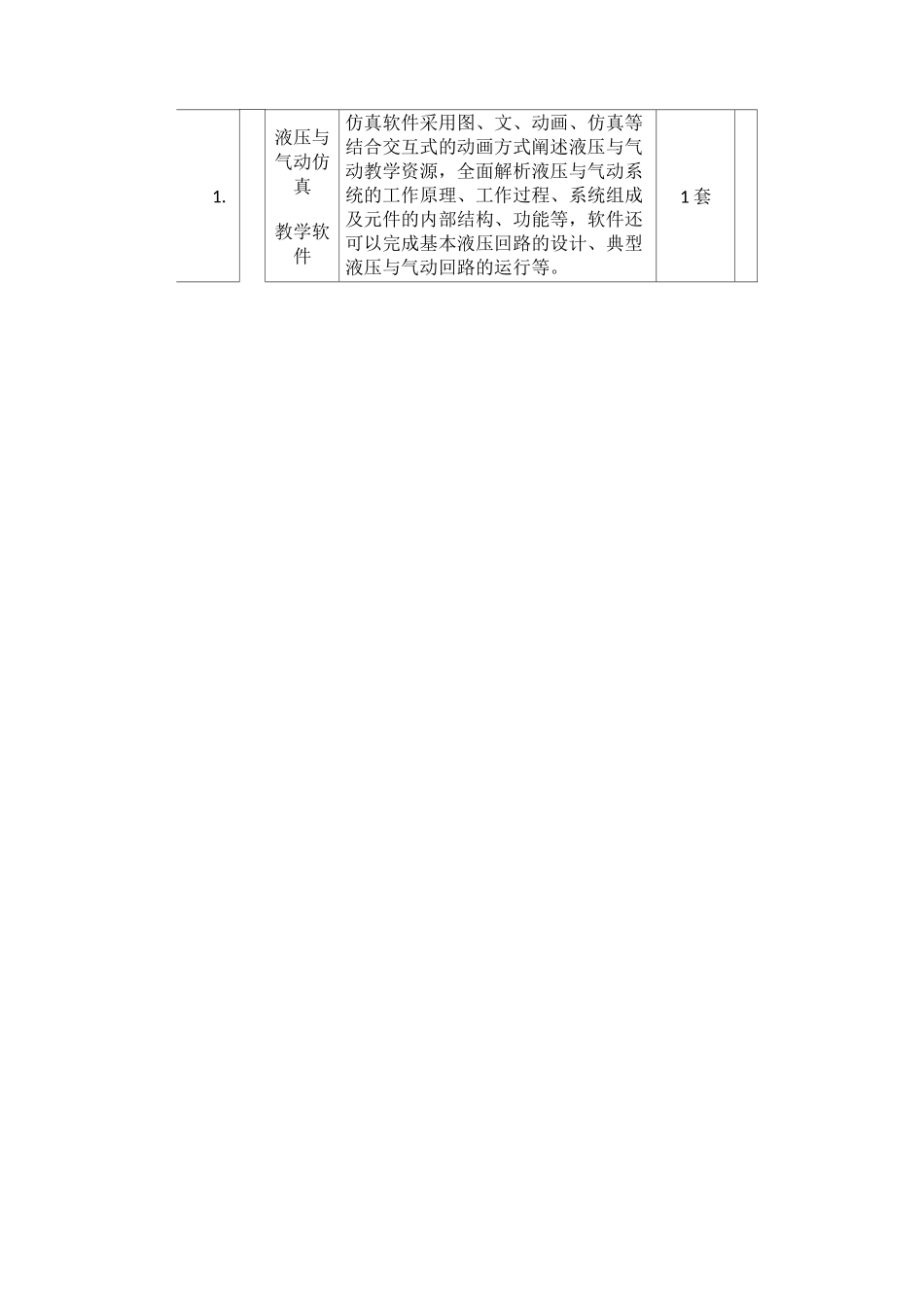

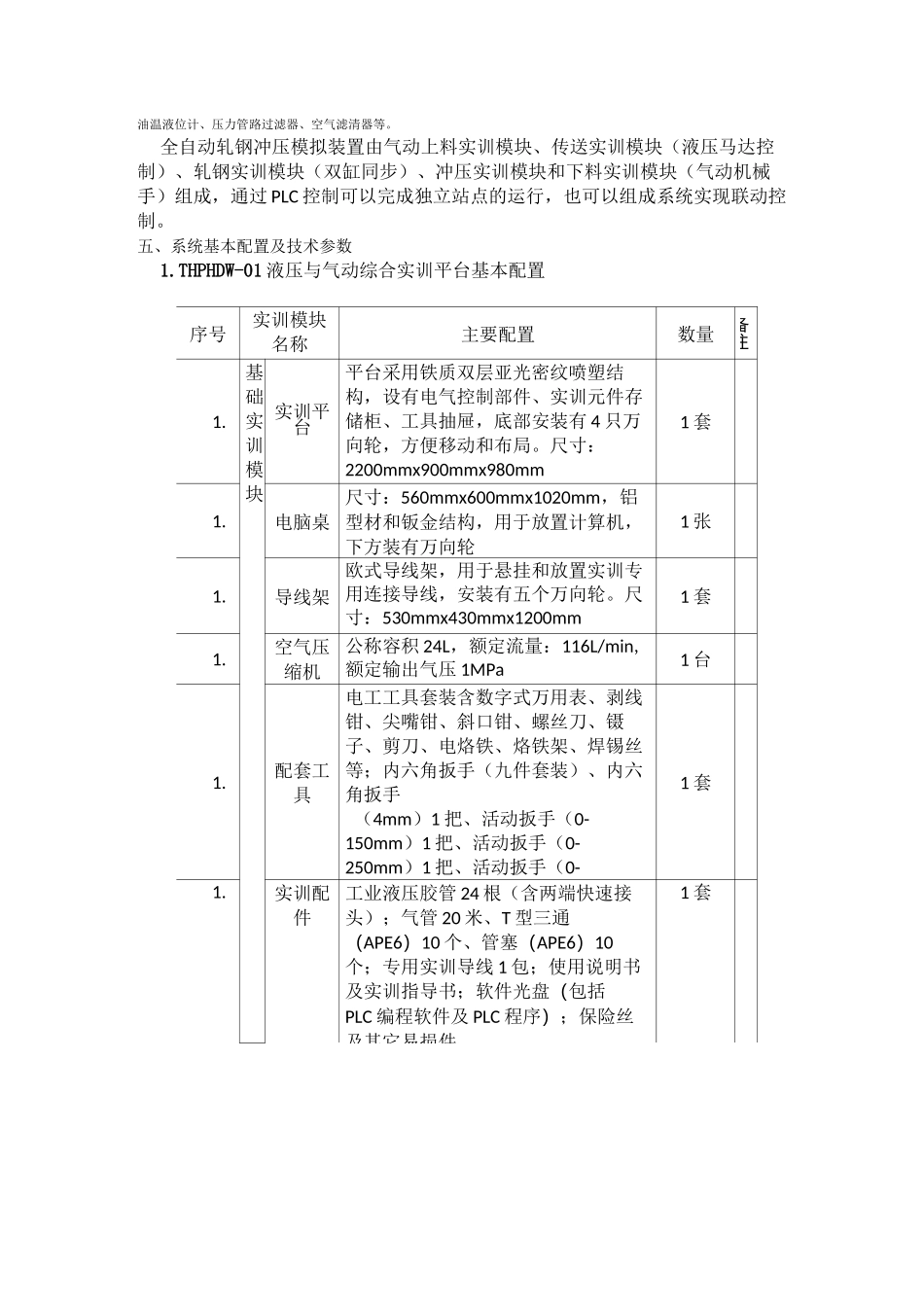

THPHDW-1 型液压与气压传动综合实训装置一、系统概述本实训系统依据相关国家职业标准及行业标准，结合各职业学校机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用职业学校开设的“液压与气压传动技术”、"液压传动与控制”、"液压与 PLC 技术”、"气动与 PLC 技术”等课程的实训教学。实训系统集液压、气动、PLC 电气控制及液压仿真技术于一体，除了满足专业实训教学，还能开展技能考核以及职业技能竞赛,通过开展项目式实训，培养学生液压泵站安装与调试、液压系统组装与调试、气动系统安装与调试、电气控制技术、PLC 应用技术和液压与气动系统运行维护等职业能力。二、技术参数1. 输入电源：三相四线(或三相五线)〜380V±10%50Hz；2. 工作环境：温度-10°C〜40°C 相对湿度＜85%(25°C)3. 装置容量：＜5.0kVA4. 外型尺寸：实训平台尺寸：2200mmx900mmx980mm 双泵液压站尺寸：1400mmx700mmx900mm模拟装置尺寸：1500mmx400mmx730mm5. 安全保护：具有漏电压、漏电流保护，安全符合国家标准三、产品特点1. 贴近工业现场：液压泵站按照工业级标准设计，并增设考核点；液压和气动元件采用国内知名品牌，采用液压比例阀和叠加阀，与行业应用接轨；模拟装置采用工业典型的控制装置，接近行业实际运用。2. 系统组合灵活：采用模块化结构设计，模块和模块之间既可以独立运行，也可以由几个模块组合成综合控制系统，方便设备的升级和扩展。3. 综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC 控制单元于一体，是典型的电液气一体化的综合实训设备，不仅可以满足基本液压和气动系统实训教学、还可以完成工程训练及职业技能竞赛。4. 实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。5. 噪音低：采用电机和泵轴一体化连接，油箱和实训平台分开放置，采用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。6. 安全性强：带有电流型漏电保护，带有过流保护，防止误操作损坏设备；带相序保护，当断相或相序改变后，切断回路电源防止电机反转；系统配有超高压卸载保护功能，以免损坏元件及保证安全。四、系统结构与组成系统由 THPHDW-01 液压与气动综合实训平台、THPHDW-02 工业双泵液压站和THPHDW-03 全自动轧钢冲压模拟装置三大部分组成。液压与气动综合实训平台主要由实训...
