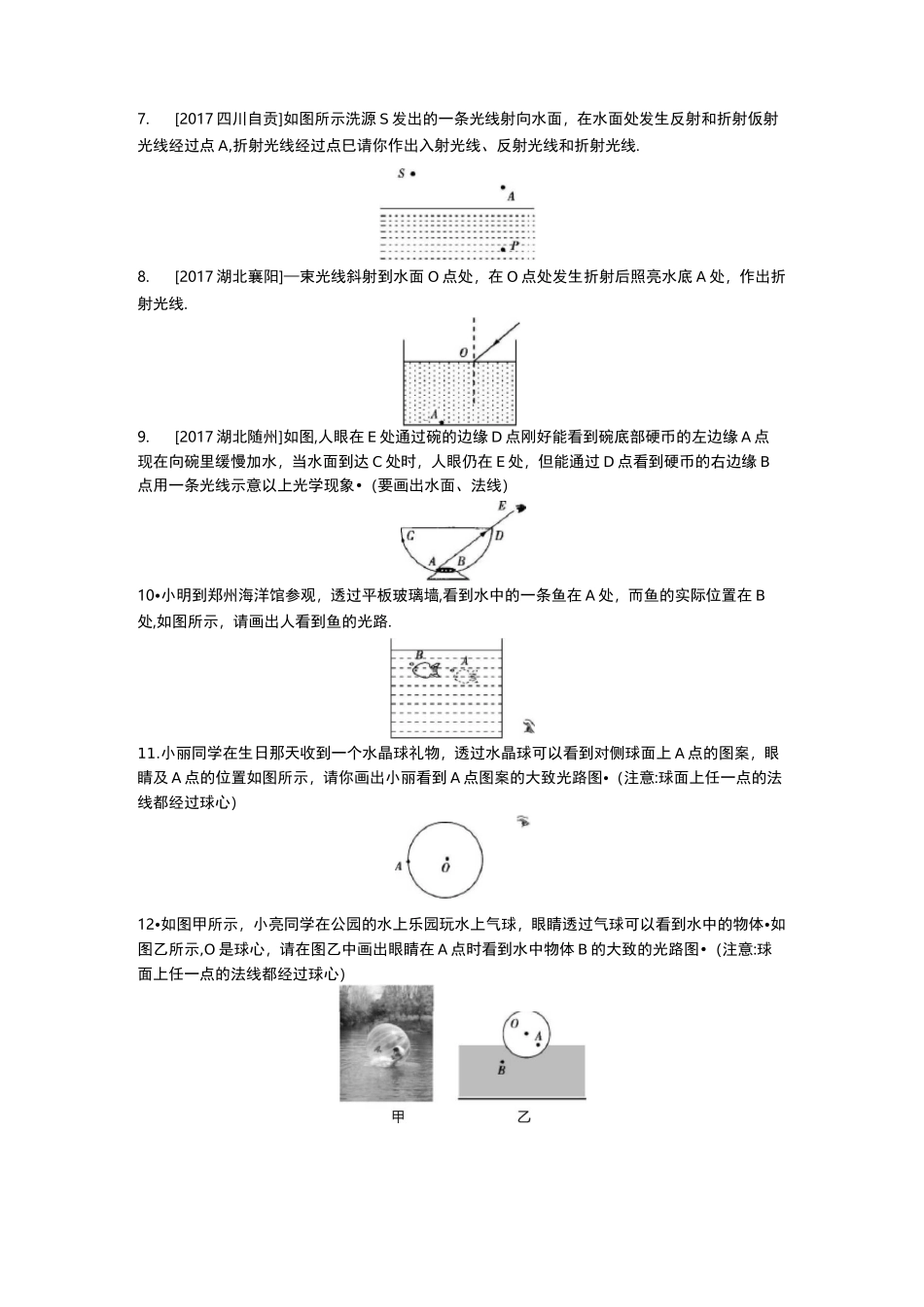

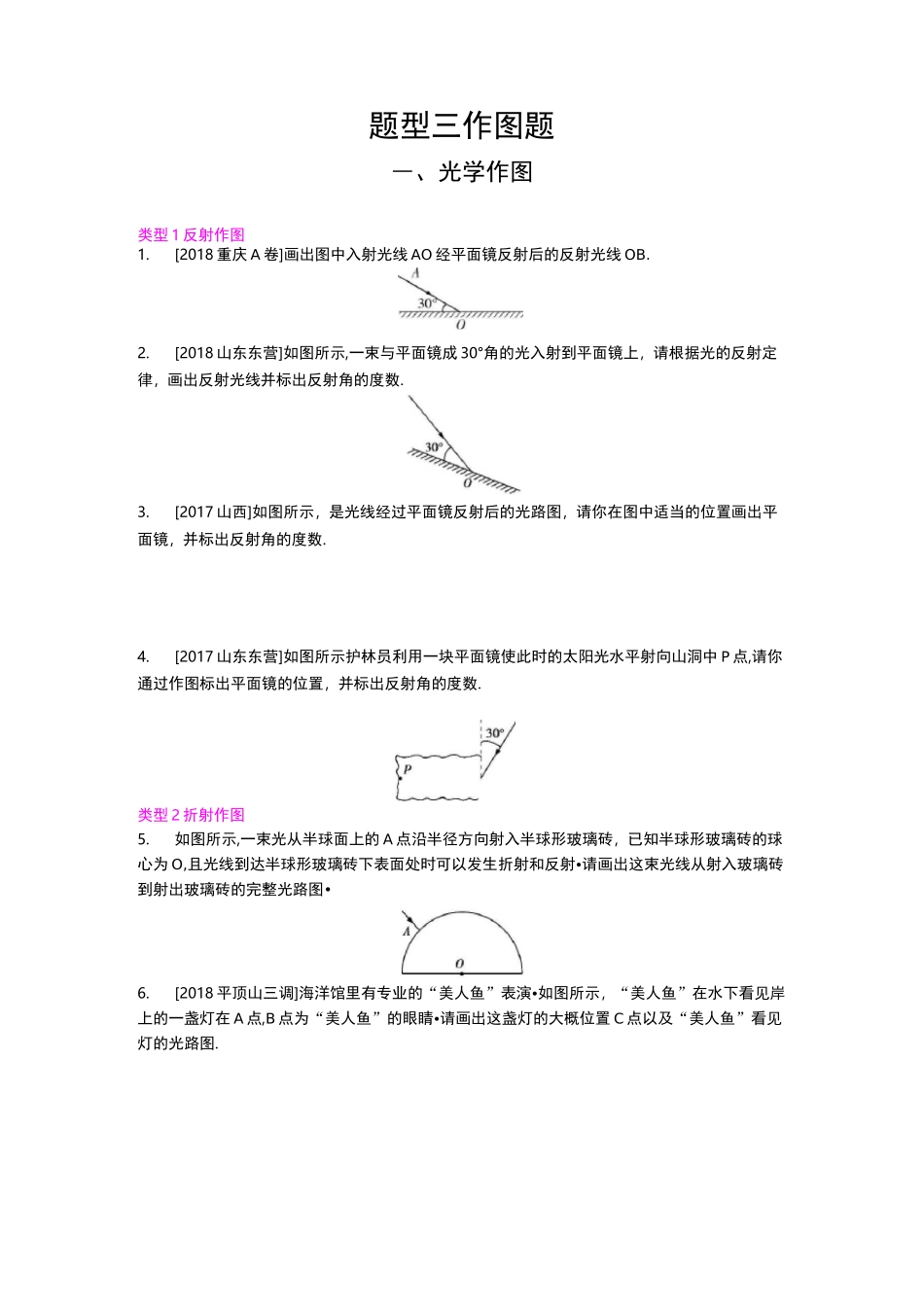

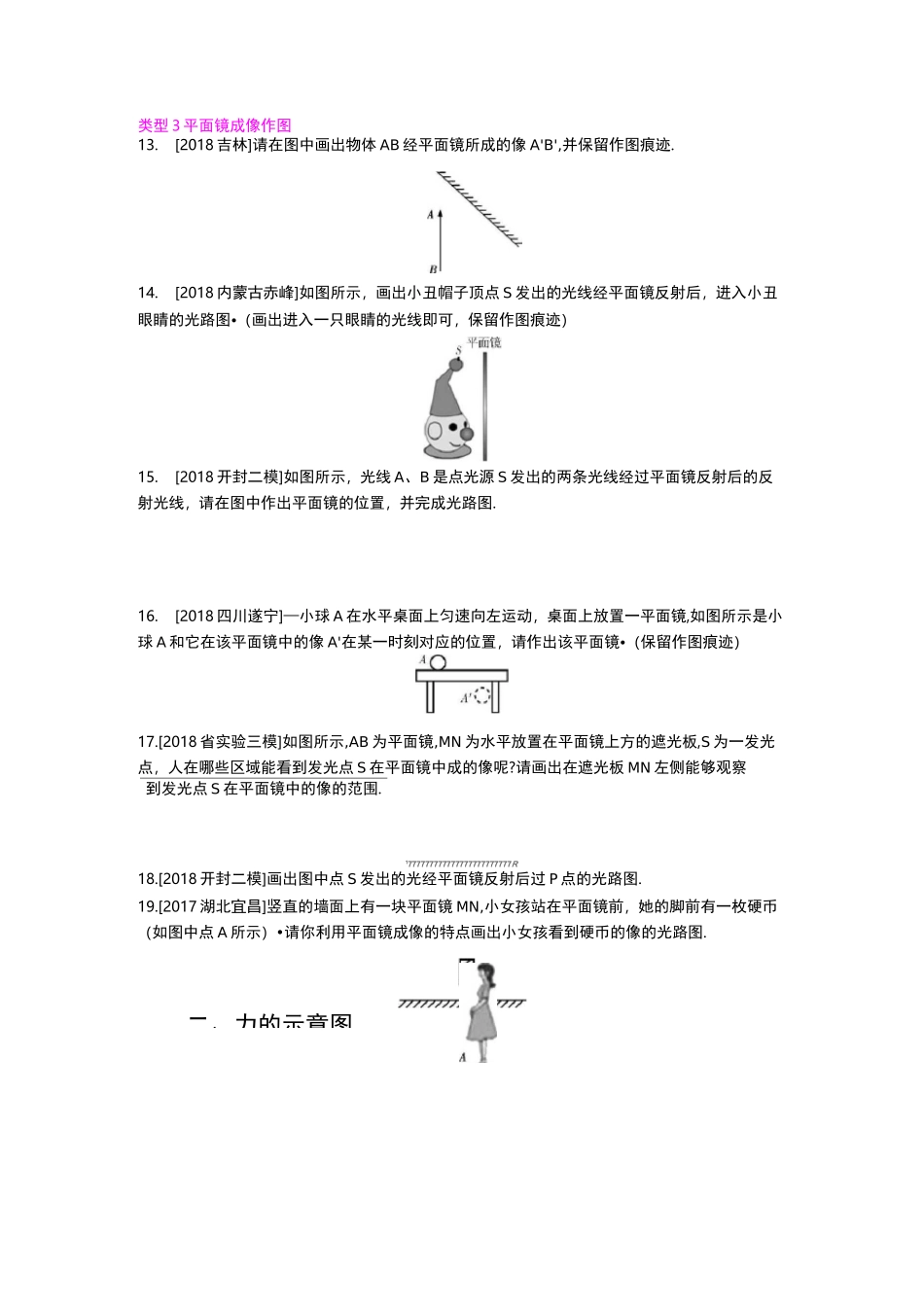

题型三作图题―、光学作图类型 1 反射作图1.[2018 重庆 A 卷]画出图中入射光线 AO 经平面镜反射后的反射光线 OB.2.[2018 山东东营]如图所示,一束与平面镜成 30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数.3.[2017 山西]如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数.4.[2017 山东东营]如图所示护林员利用一块平面镜使此时的太阳光水平射向山洞中 P 点,请你通过作图标出平面镜的位置，并标出反射角的度数.类型 2 折射作图5.如图所示,一束光从半球面上的 A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为 O,且光线到达半球形玻璃砖下表面处时可以发生折射和反射•请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图•6.[2018 平顶山三调]海洋馆里有专业的“美人鱼”表演•如图所示，“美人鱼”在水下看见岸上的一盏灯在 A 点,B 点为“美人鱼”的眼睛•请画出这盏灯的大概位置 C 点以及“美人鱼”看见灯的光路图.7.[2017 四川自贡]如图所示洗源 S 发出的一条光线射向水面，在水面处发生反射和折射仮射光线经过点 A,折射光线经过点巳请你作出入射光线、反射光线和折射光线.8.[2017 湖北襄阳]—束光线斜射到水面 O 点处，在 O 点处发生折射后照亮水底 A 处，作出折射光线.9.[2017 湖北随州]如图,人眼在 E 处通过碗的边缘 D 点刚好能看到碗底部硬币的左边缘 A 点现在向碗里缓慢加水，当水面到达 C 处时，人眼仍在 E 处，但能通过 D 点看到硬币的右边缘 B点用一条光线示意以上光学现象•（要画出水面、法线）10•小明到郑州海洋馆参观，透过平板玻璃墙,看到水中的一条鱼在 A 处，而鱼的实际位置在 B处,如图所示，请画出人看到鱼的光路.11.小丽同学在生日那天收到一个水晶球礼物，透过水晶球可以看到对侧球面上 A 点的图案，眼睛及 A 点的位置如图所示，请你画出小丽看到 A 点图案的大致光路图•（注意:球面上任一点的法线都经过球心）12•如图甲所示，小亮同学在公园的水上乐园玩水上气球，眼睛透过气球可以看到水中的物体•如图乙所示,O 是球心，请在图乙中画出眼睛在 A 点时看到水中物体 B 的大致的光路图•（注意:球面上任一点的法线都经过球心）二、力的示意图类型 3 平面镜成像作图13.[2018 吉林]请在图中画出物体 AB 经平面镜所成的像 A'B',并保留作图痕迹.14.[2018 内蒙...
