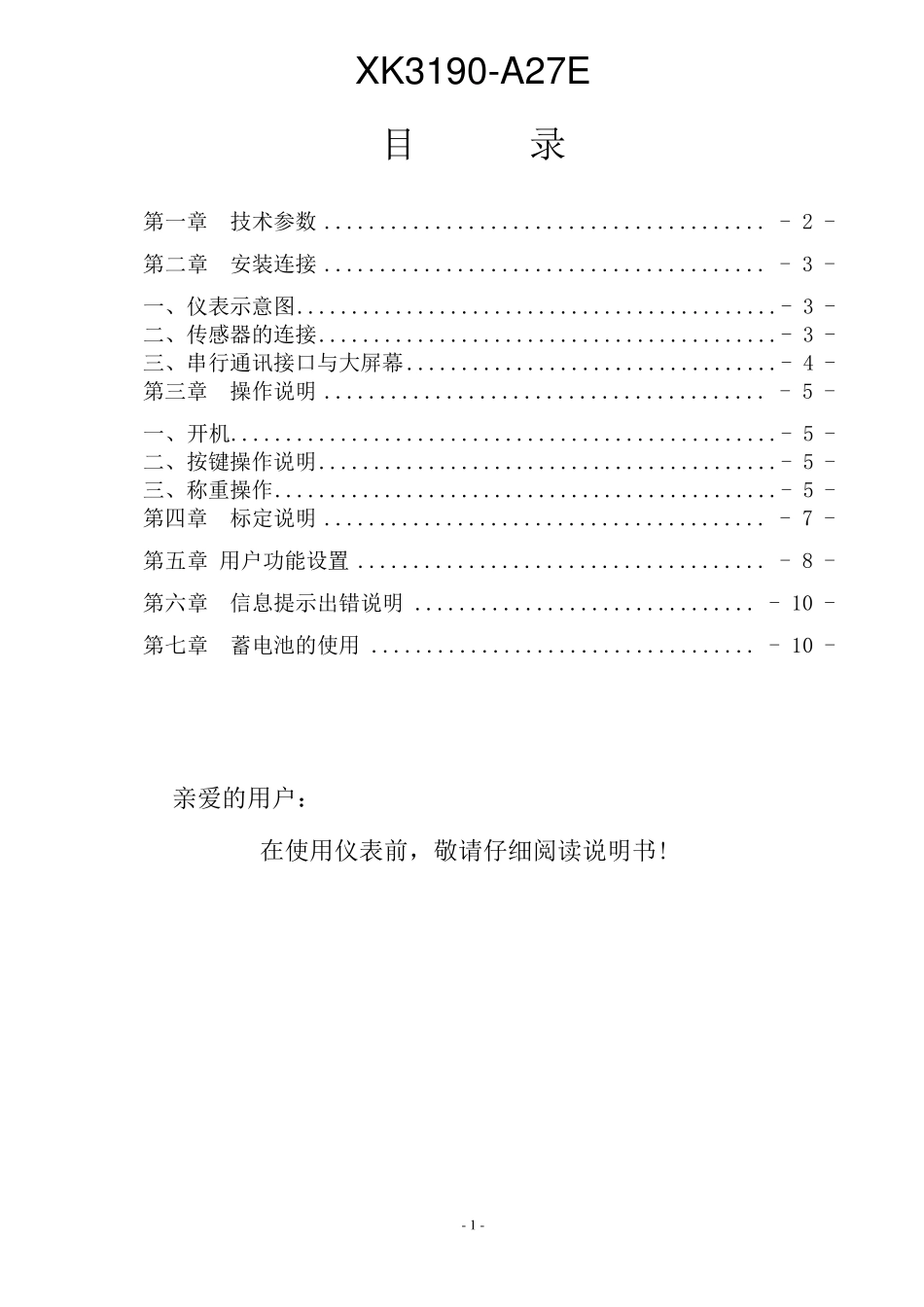

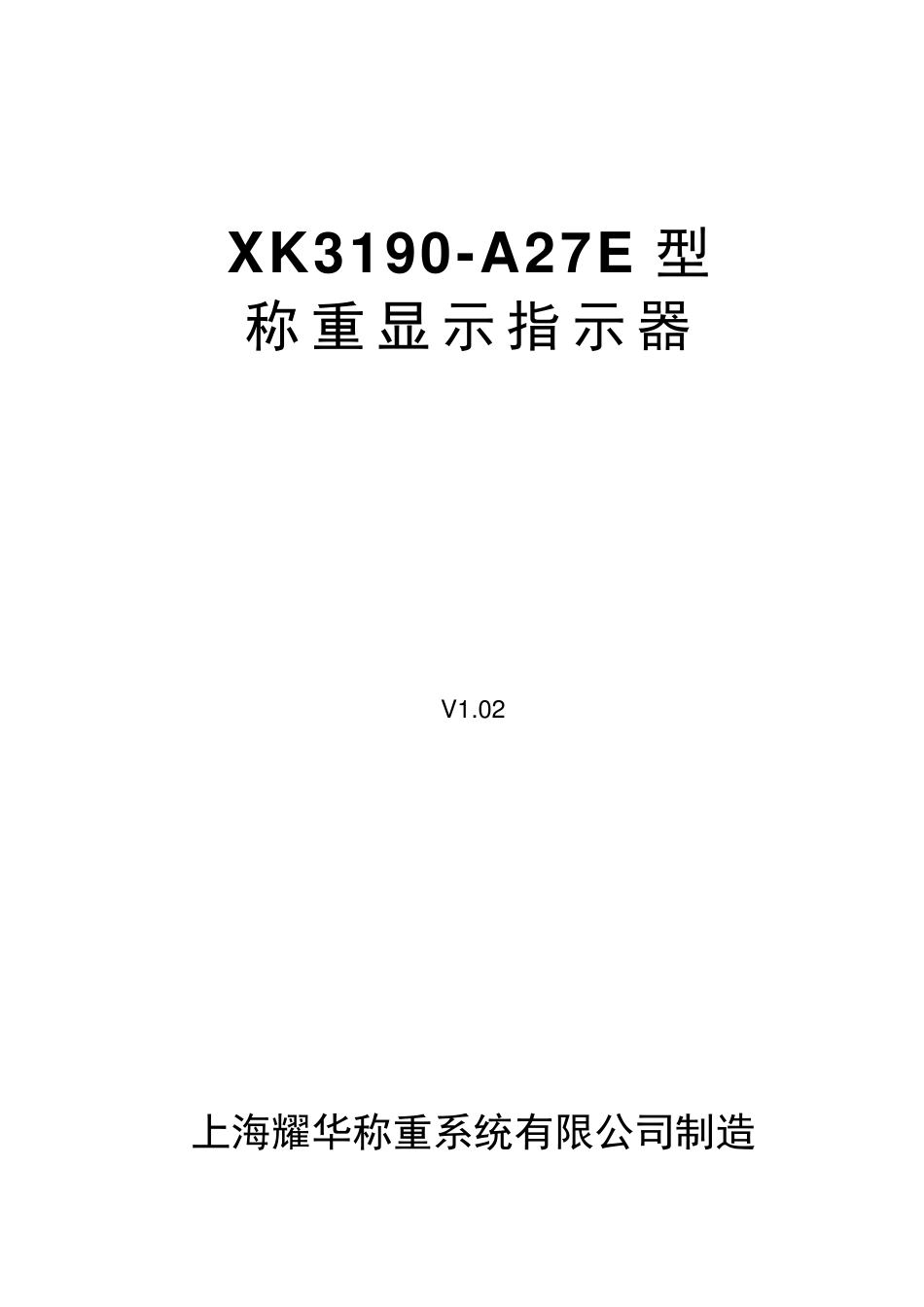

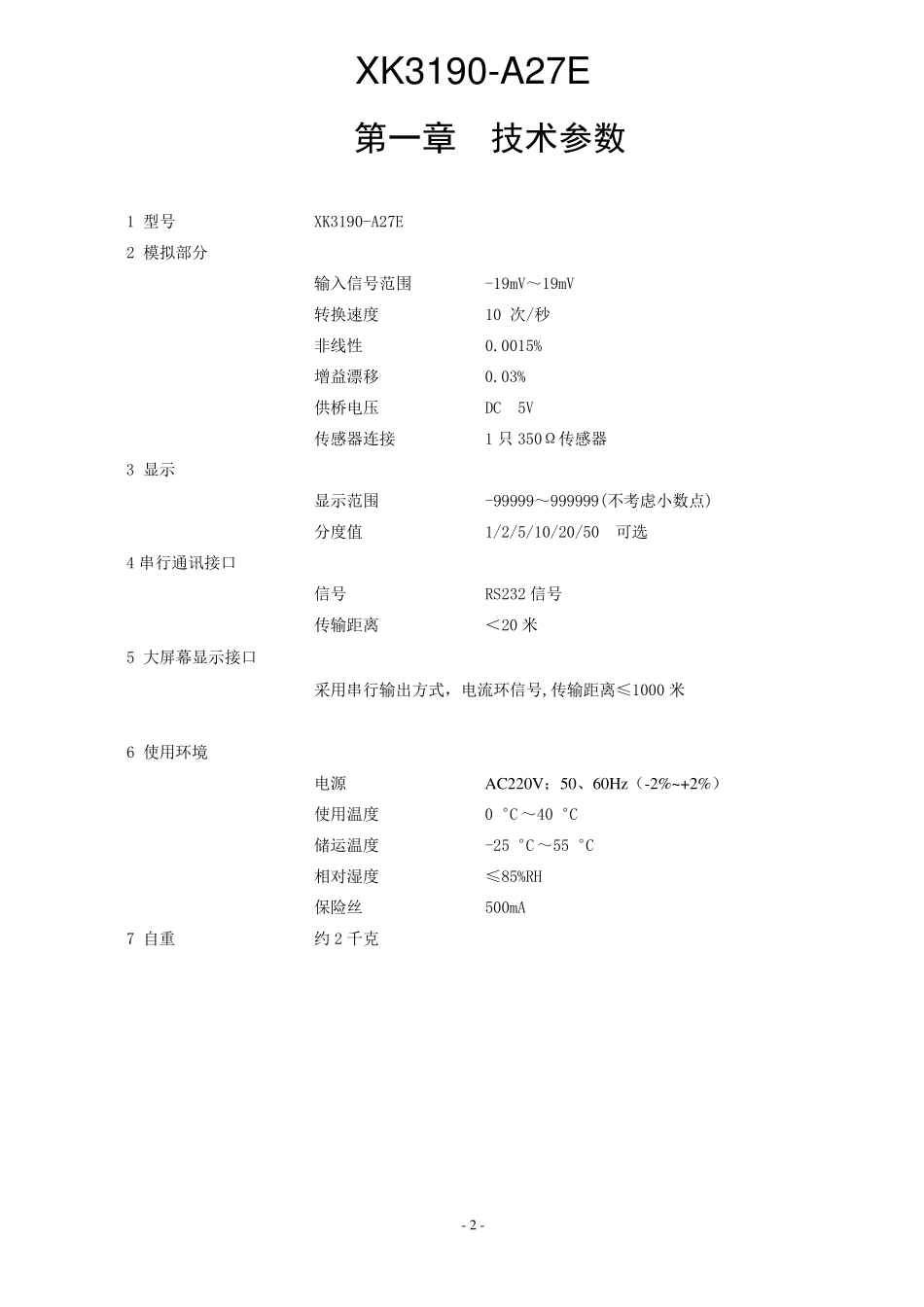

XK3190-A27E 型 称重显示指示器 V1.02 上海耀华称重系统有限公司制造 XK3190-A27E - 1 - 目 录 第一章 技术参数 ........................................ - 2 - 第二章 安装连接 ........................................ - 3 - 一、仪表示意图 ............................................ - 3 - 二、传感器的连接 .......................................... - 3 - 三、串行通讯接口与大屏幕 .................................. - 4 - 第三章 操作说明 ........................................ - 5 - 一、开机 .................................................. - 5 - 二、按键操作说明 .......................................... - 5 - 三、称重操作 .............................................. - 5 - 第四章 标定说明 ........................................ - 7 - 第五章 用户功能设置 ..................................... - 8 - 第六章 信息提示出错说明 ............................... - 10 - 第七章 蓄电池的使用 ................................... - 10 - 亲爱的用户： 在使用仪表前，敬请仔细阅读说明书! XK3190-A27E - 2 - 第一章 技术参数 1 型号 XK3190-A27E 2 模拟部分 输入信号范围 -19mV～19mV 转换速度 10 次/秒 非线性 0.0015% 增益漂移 0.03% 供桥电压 DC 5V 传感器连接 1 只350Ω传感器 3 显示 显示范围 -99999～999999(不考虑小数点) 分度值 1/2/5/10/20/50 可选 4 串行通讯接口 信号 RS232 信号 传输距离 ＜20 米 5 大屏幕显示接口 采用串行输出方式，电流环信号,传输距离≤1000 米 6 使用环境 电源 AC220V；50、60Hz（-2%~+2%） 使用温度 0 °C ～40 °C 储运温度 -25 °C ～55 °C 相对湿度 ≤85%RH 保险丝 500mA 7 自重 约 2 千克 XK3190-A27E - 3 - 第二章 安装连接 一、仪表示意图 (图 2-1) 前盖示意图 (图 2-2) 后盖示意图 二、传感器的连接 1. 传感器的连接采用 9 芯插头座（孔）. 图 2 -3 标注了各引脚的意义。 2 . 使用四芯屏蔽电缆。 电源开关 交流电源 预留 2 3 2 通信 传感器 XK3190-A27E - 4 - 三、串行通讯接口与大屏幕 （此功能为选配） 串行通讯接口 通讯接口采用RS23...
