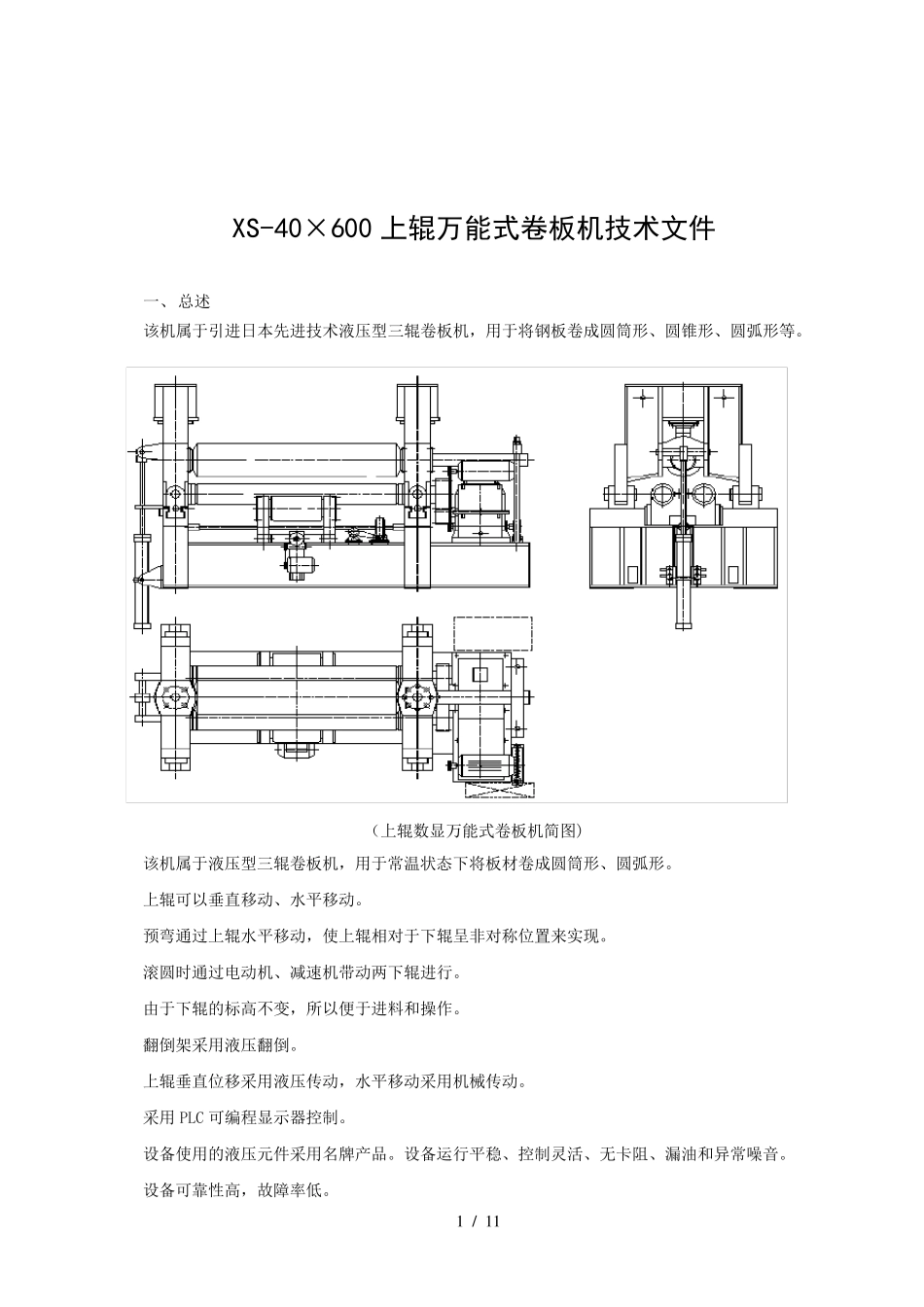

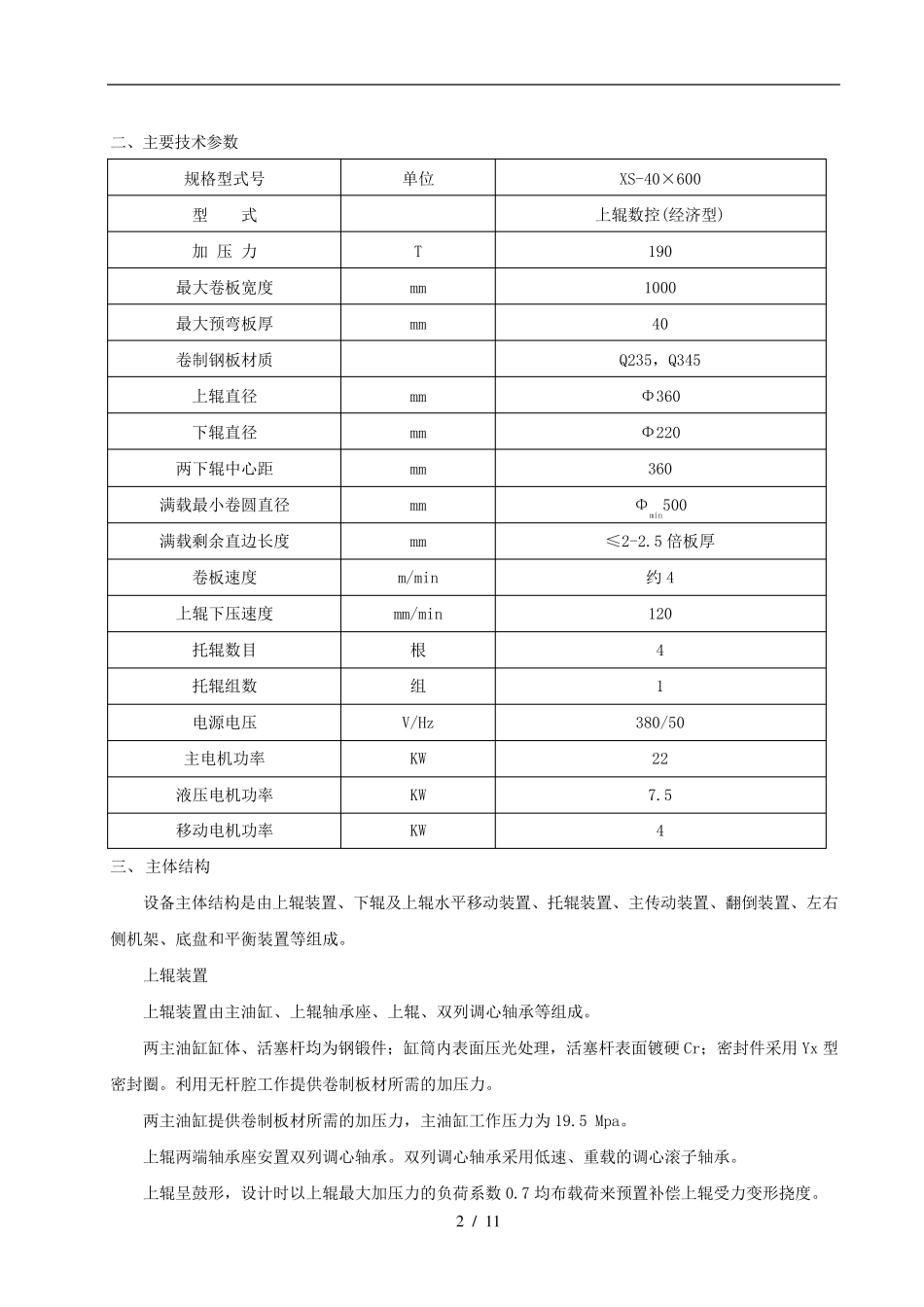

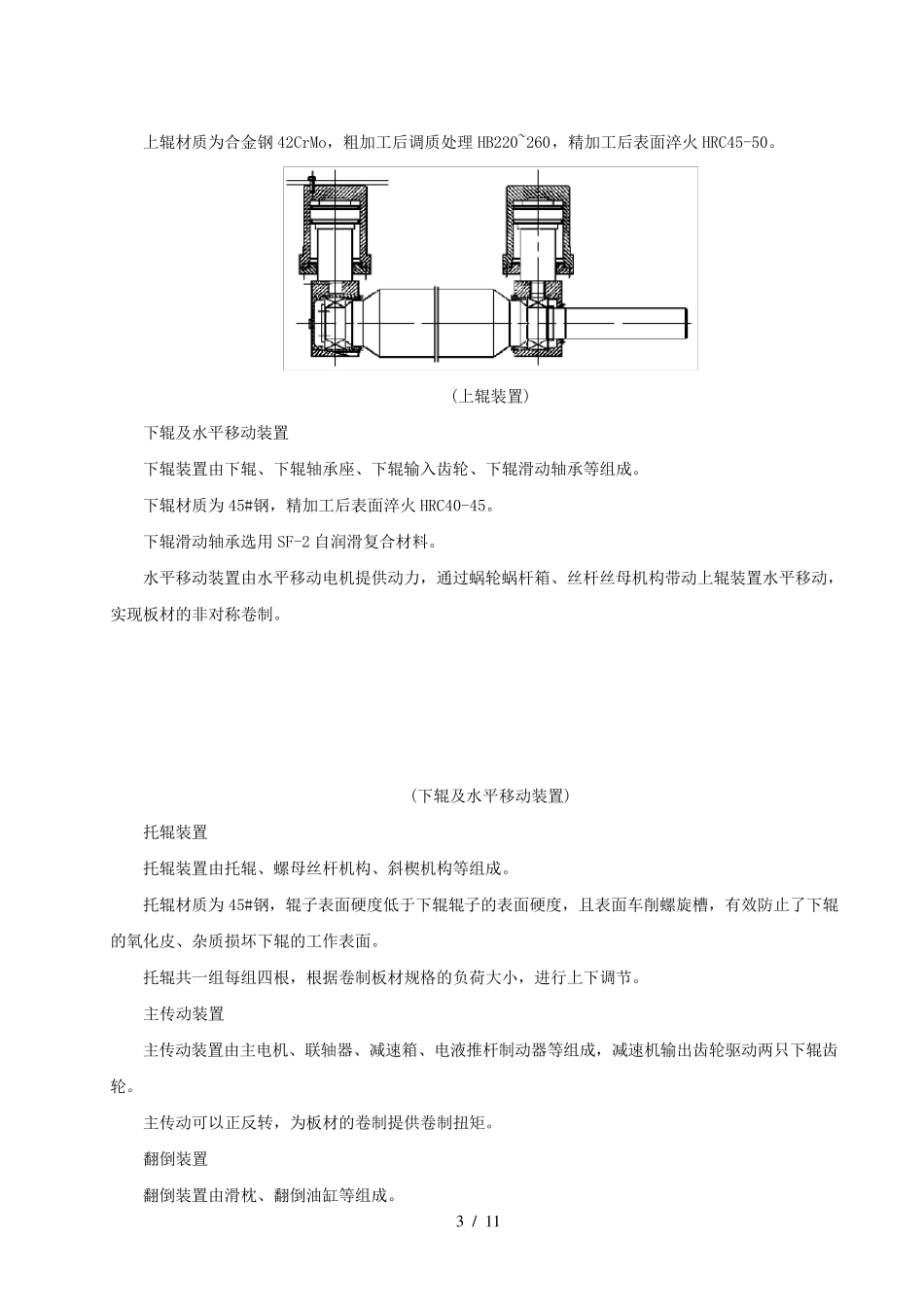

1 / 1 1 XS-40×600 上辊万能式卷板机技术文件 一、 总述 该机属于引进日本先进技术液压型三辊卷板机，用于将钢板卷成圆筒形、圆锥形、圆弧形等。 （上辊数显万能式卷板机简图) 该机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形。 上辊可以垂直移动、水平移动。 预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。 滚圆时通过电动机、减速机带动两下辊进行。 由于下辊的标高不变，所以便于进料和操作。 翻倒架采用液压翻倒。 上辊垂直位移采用液压传动，水平移动采用机械传动。 采用 PLC 可编程显示器控制。 设备使用的液压元件采用名牌产品。设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。 设备可靠性高，故障率低。 2 / 1 1 二、主要技术参数 规格型式号 单位 XS-40×600 型 式 上辊数控(经济型) 加 压 力 T 190 最大卷板宽度 mm 1000 最大预弯板厚 mm 40 卷制钢板材质 Q235，Q345 上辊直径 mm Φ360 下辊直径 mm Φ220 两下辊中心距 mm 360 满载最小卷圆直径 mm Φmin500 满载剩余直边长度 mm ≤2-2.5 倍板厚 卷板速度 m/min 约 4 上辊下压速度 mm/min 120 托辊数目 根 4 托辊组数 组 1 电源电压 V/Hz 380/50 主电机功率 KW 22 液压电机功率 KW 7.5 移动电机功率 KW 4 三、 主体结构 设备主体结构是由上辊装置、下辊及上辊水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架、底盘和平衡装置等组成。 上辊装置 上辊装置由主油缸、上辊轴承座、上辊、双列调心轴承等组成。 两主油缸缸体、活塞杆均为钢锻件；缸筒内表面压光处理，活塞杆表面镀硬 Cr；密封件采用 Yx 型密封圈。利用无杆腔工作提供卷制板材所需的加压力。 两主油缸提供卷制板材所需的加压力，主油缸工作压力为 19.5 Mpa。 上辊两端轴承座安置双列调心轴承。双列调心轴承采用低速、重载的调心滚子轴承。 上辊呈鼓形，设计时以上辊最大加压力的负荷系数0.7 均布载荷来预置补偿上辊受力变形挠度。 3 / 1 1 上辊材质为合金钢42CrMo，粗加工后调质处理HB220~260，精加工后表面淬火HRC45-50。 (上辊装置) 下辊及水平移动装置 下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。 下辊材质为45#钢，精加工后表面淬火HRC40-45。 下辊滑动轴承选用 SF-2 自润滑复合材料。 水平移动装置由水平移动电机提供动力，通...
