不锈钢管、H型钢、角钢规格表

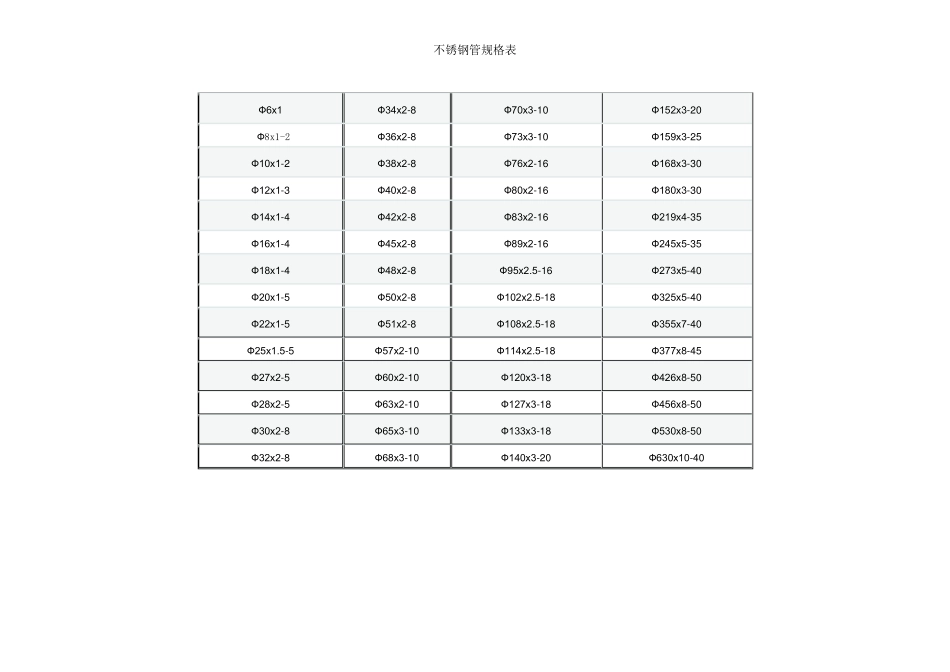

不锈钢管、H型钢、角钢规格表_第1页
1/14

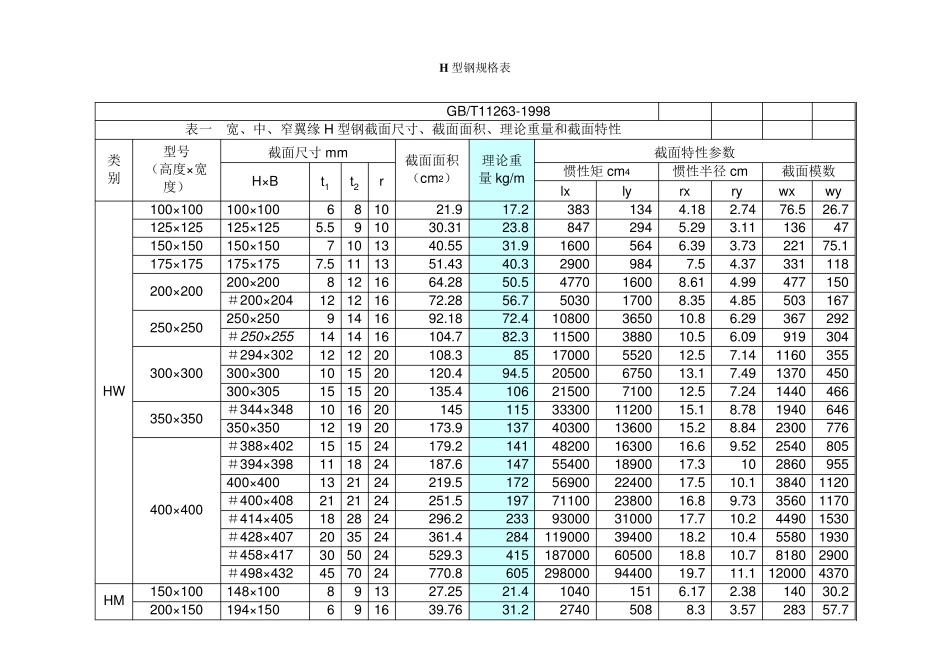

不锈钢管、H型钢、角钢规格表_第2页
2/14

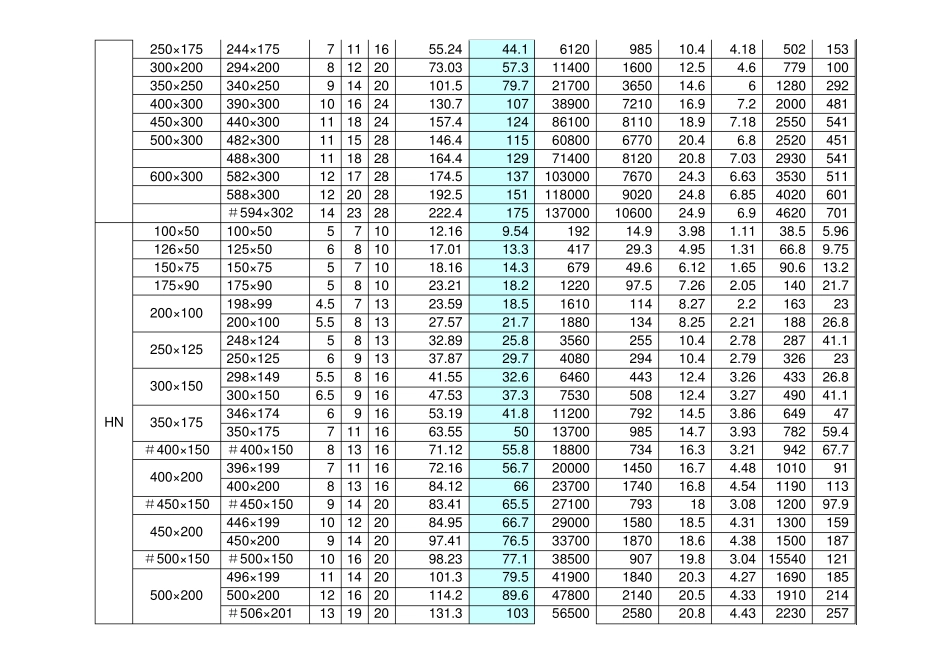

不锈钢管、H型钢、角钢规格表_第3页
3/14
不锈钢管规格表 Ф 6x1 Ф 34x2-8 Ф 70x3-1 0 Ф 152x3-2 0 Ф 8x1-2 Ф 36x2-8 Ф 73x3-1 0 Ф 159x3-2 5 Ф 10x1-2 Ф 38x2-8 Ф 76x2-1 6 Ф 168x3-3 0 Ф 12x1-3 Ф 40x2-8 Ф 80x2-1 6 Ф 180x3-3 0 Ф 14x1-4 Ф 42x2-8 Ф 83x2-1 6 Ф 219x4-3 5 Ф 16x1-4 Ф 45x2-8 Ф 89x2-1 6 Ф 245x5-3 5 Ф 18x1-4 Ф 48x2-8 Ф 95x2.5-1 6 Ф 273x5 -4 0 Ф 20x1-5 Ф 50x2-8 Ф 102x2.5-1 8 Ф 325x5-4 0 Ф 22x1-5 Ф 51x2-8 Ф 108x2.5-1 8 Ф 355x7-4 0 Ф 25x1.5-5 Ф 57x2-1 0 Ф 114x2.5-1 8 Ф 377x8-4 5 Ф 27x2-5 Ф 60x2-1 0 Ф 120x3-1 8 Ф 426x8-5 0 Ф 28x2-5 Ф 63x2-1 0 Ф 127x3-1 8 Ф 456x8-5 0 Ф 30x2-8 Ф 65x3-1 0 Ф 133x3-1 8 Ф 530x8-5 0 Ф 32x2-8 Ф 68x3-1 0 Ф 140x3-2 0 Ф 630x10-4 0 H 型钢规格表 GB/T11263-1998 表一 宽、中、窄翼缘 H 型钢截面尺寸、截面面积、理论重量和截面特性 类别 型号 (高度×宽度) 截面尺寸 mm 截面面积(cm2) 理论重量 kg/m 截面特性参数 H×B t1 t2 r 惯性矩 cm4 惯性半径 cm 截面模数 lx ly rx ry wx wy HW 100×100 100×100 6 8 10 21.9 17.2 383 134 4.18 2.74 76.5 26.7 125×125 125×125 5.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47 150×150 150×150 7 10 13 40.55 31.9 1600 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.5 4.37 331 118 200×200 200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 150 #200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167 250×250 250×250 9 14 16 92.18 72.4 10800 3650 10.8 6.29 367 292 #250×255 14 14 16 104.7 82.3 11500 3880 10.5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85 17000 5520 12.5 7.14 1160 355 300×300 10 15 20 120.4 94.5 20500 6750 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21500 7100 12.5 7.24 1440 466 350×350 #344×348 10 16 20 145 115 33300 11200 15.1 8.78 1940 646...
