不锈钢管检验标准

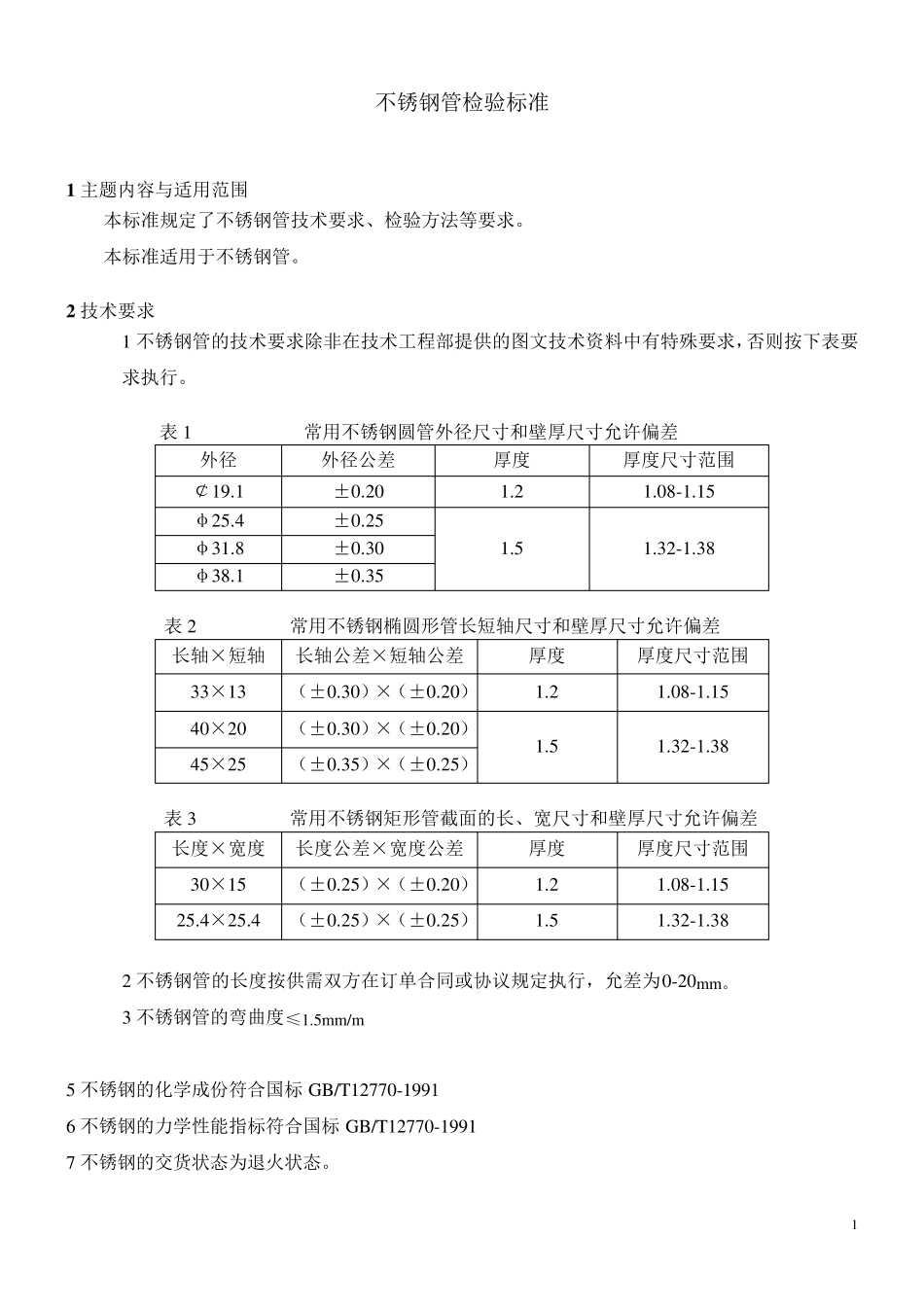

不锈钢管检验标准_第1页
1/14

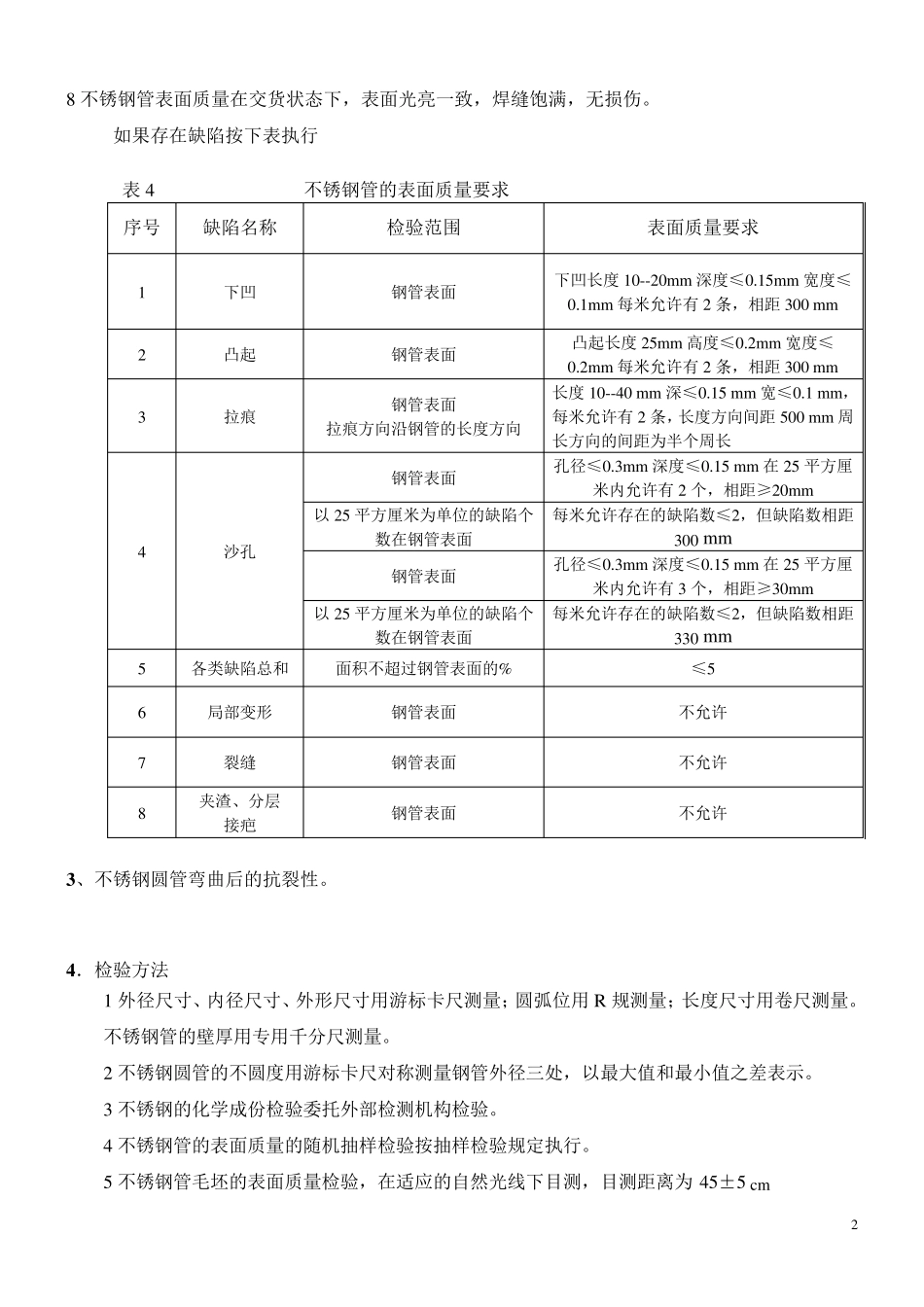

不锈钢管检验标准_第2页
2/14

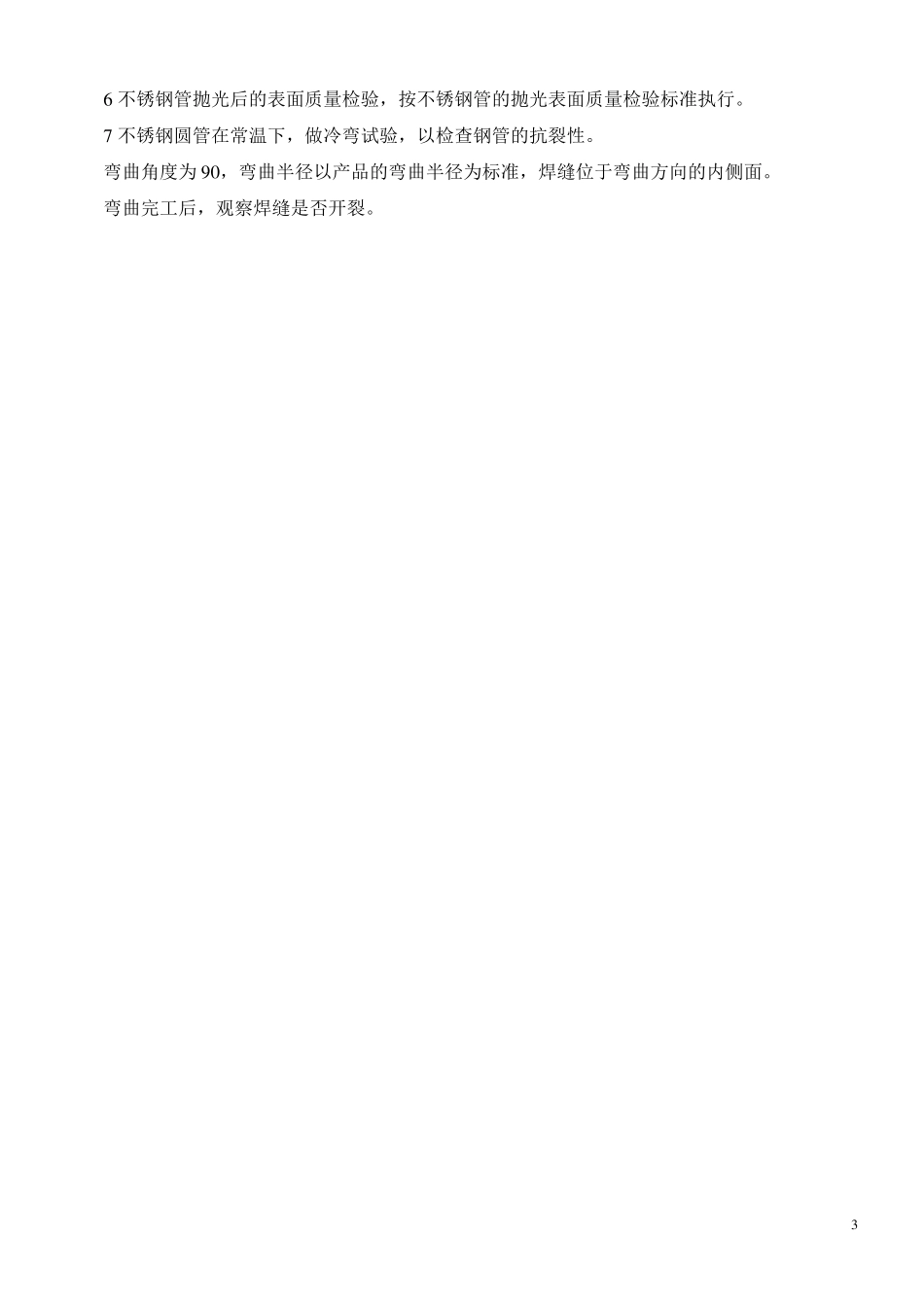

不锈钢管检验标准_第3页
3/14
1 不锈钢管检验标准 1 主题内容与适用范围 本标准规定了不锈钢管技术要求、检验方法等要求。 本标准适用于不锈钢管。 2 技术要求 1 不锈钢管的技术要求除非在技术工程部提供的图文技术资料中有特殊要求,否则按下表要求执行。 表1 常用不锈钢圆管外径尺寸和壁厚尺寸允许偏差 外径 外径公差 厚度 厚度尺寸范围 ¢19.1 ±0.20 1.2 1.08-1.15 φ25.4 ±0.25 1.5 1.32-1.38 φ31.8 ±0.30 φ38.1 ±0.35 表2 常用不锈钢椭圆形管长短轴尺寸和壁厚尺寸允许偏差 长轴×短轴 长轴公差×短轴公差 厚度 厚度尺寸范围 33×13 (±0.30)×(±0.20) 1.2 1.08-1.15 40×20 (±0.30)×(±0.20) 1.5 1.32-1.38 45×25 (±0.35)×(±0.25) 表3 常用不锈钢矩形管截面的长、宽尺寸和壁厚尺寸允许偏差 长度×宽度 长度公差×宽度公差 厚度 厚度尺寸范围 30×15 (±0.25)×(±0.20) 1.2 1.08-1.15 25.4×25.4 (±0.25)×(±0.25) 1.5 1.32-1.38 2 不锈钢管的长度按供需双方在订单合同或协议规定执行,允差为0-20m m 。 3 不锈钢管的弯曲度≤1.5m m /m 5 不锈钢的化学成份符合国标GB/T12770-1991 6 不锈钢的力学性能指标符合国标GB/T12770-1991 7 不锈钢的交货状态为退火状态。 2 8 不锈钢管表面质量在交货状态下,表面光亮一致,焊缝饱满,无损伤。 如果存在缺陷按下表执行 表 4 不锈钢管的表面质量要求 序号 缺陷名称 检验范围 表面质量要求 1 下凹 钢管表面 下凹长度 10--20m m 深度≤0.15m m 宽度≤0.1m m 每米允许有 2 条,相距 300 m m 2 凸起 钢管表面 凸起长度 25m m 高度≤0.2m m 宽度≤0.2m m 每米允许有 2 条,相距 300 m m 3 拉痕 钢管表面 拉痕方向沿钢管的长度方向 长度 10--40 m m 深≤0.15 m m 宽≤0.1 m m ,每米允许有 2 条,长度方向间距 500 m m 周长方向的间距为半个周长 4 沙孔 钢管表面 孔径≤0.3m m 深度≤0.15 m m 在 25 平方厘米内允许有 2 个,相距≥20m m 以 25 平方厘米为单位的缺陷个数在钢管表面 每米允许存在的缺陷数≤2,但缺陷数相距300 m m 钢管表面 孔径≤0.3m m 深度≤0.15 m m 在 25 平方厘米内允许有 3 个,相距≥30m m 以 25 平方厘米为单位的缺陷个数在钢管表面 每米允许存在的缺陷数≤2,但缺陷数相距330 m m 5 各类缺...
