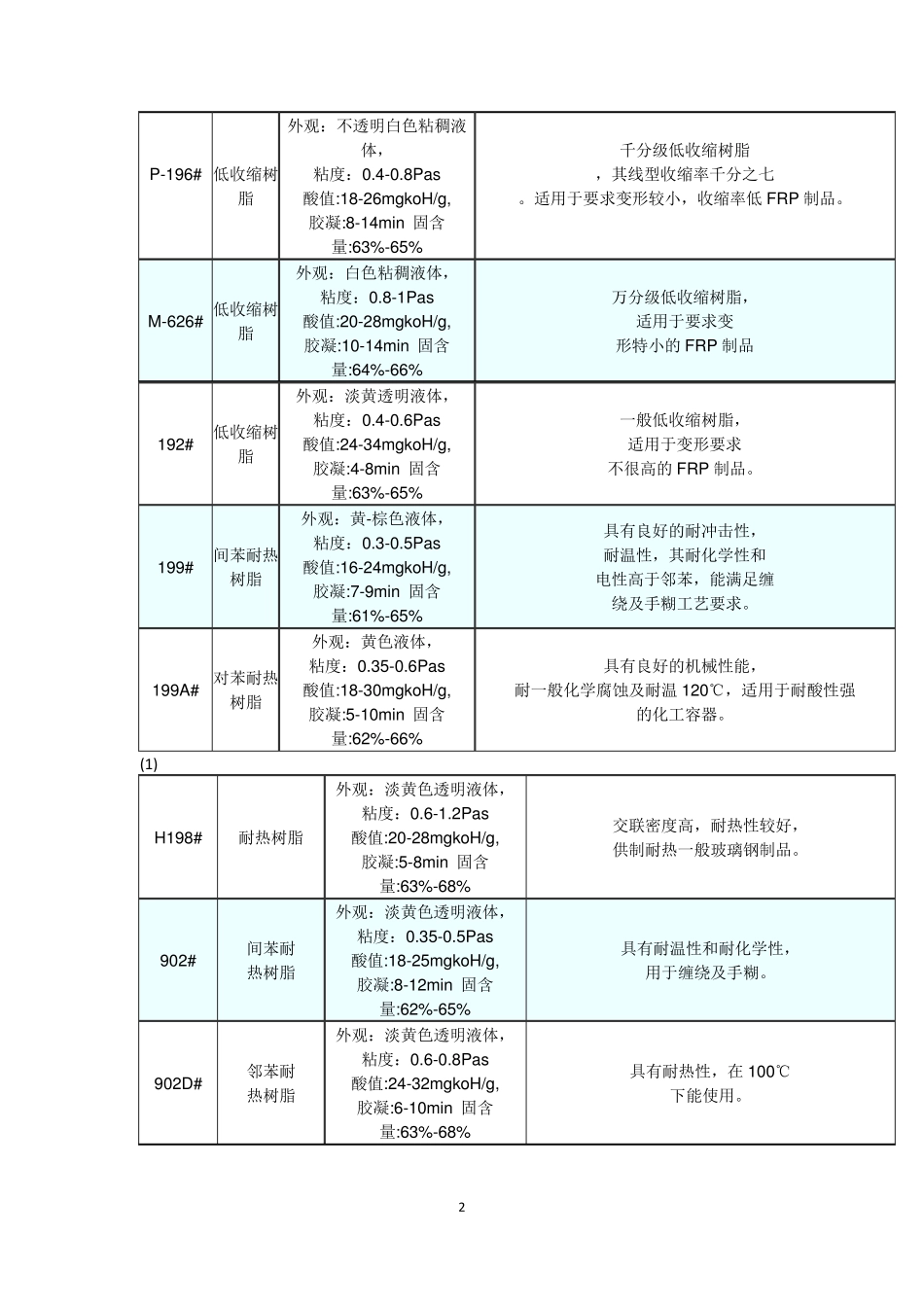

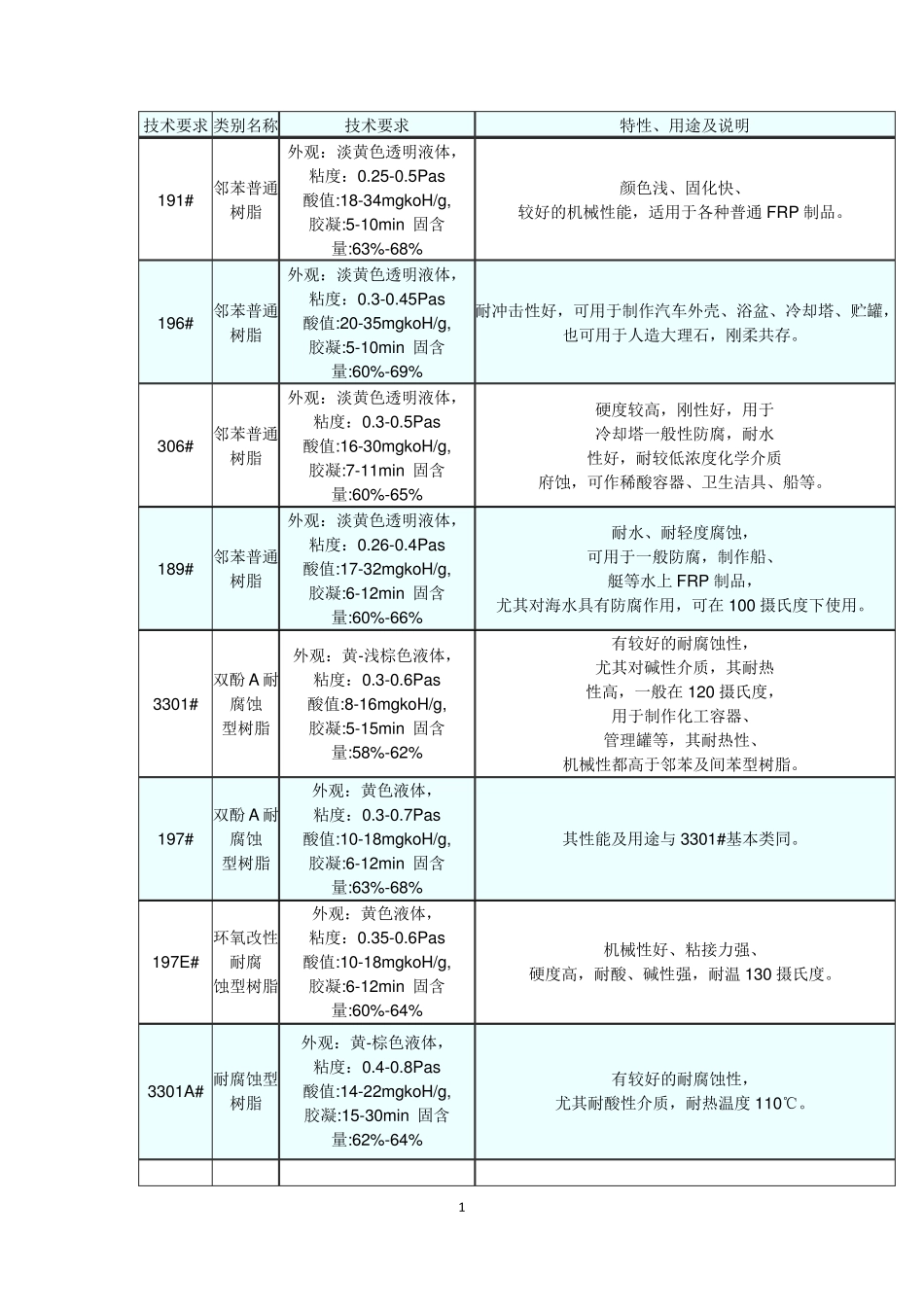

1 技术要求 类别名称 技术要求 特性、用途及说明 191# 邻苯普通树脂 外观：淡黄色透明液体， 粘度：0.25-0.5Pas 酸值:18-34mgkoH/g, 胶凝:5-10min 固含量:63%-68% 颜色浅、固化快、 较好的机械性能，适用于各种普通 FRP 制品。 196# 邻苯普通树脂 外观：淡黄色透明液体， 粘度：0.3-0.45Pas 酸值:20-35mgkoH/g, 胶凝:5-10min 固含量:60%-69% 耐冲击性好，可用于制作汽车外壳、浴盆、冷却塔、贮罐，也可用于人造大理石，刚柔共存。 306# 邻苯普通树脂 外观：淡黄色透明液体， 粘度：0.3-0.5Pas 酸值:16-30mgkoH/g, 胶凝:7-11min 固含量:60%-65% 硬度较高，刚性好，用于 冷却塔一般性防腐，耐水 性好，耐较低浓度化学介质 府蚀，可作稀酸容器、卫生洁具、船等。 189# 邻苯普通树脂 外观：淡黄色透明液体， 粘度：0.26-0.4Pas 酸值:17-32mgkoH/g, 胶凝:6-12min 固含量:60%-66% 耐水、耐轻度腐蚀， 可用于一般防腐，制作船、 艇等水上 FRP 制品， 尤其对海水具有防腐作用，可在 100 摄氏度下使用。 3301# 双酚 A 耐腐蚀 型树脂 外观：黄-浅棕色液体， 粘度：0.3-0.6Pas 酸值:8-16mgkoH/g, 胶凝:5-15min 固含量:58%-62% 有较好的耐腐蚀性， 尤其对碱性介质，其耐热 性高，一般在 120 摄氏度， 用于制作化工容器、 管理罐等，其耐热性、 机械性都高于邻苯及间苯型树脂。 197# 双酚 A 耐腐蚀 型树脂 外观：黄色液体， 粘度：0.3-0.7Pas 酸值:10-18mgkoH/g, 胶凝:6-12min 固含量:63%-68% 其性能及用途与3301#基本类同。 197E# 环氧改性耐腐 蚀型树脂 外观：黄色液体， 粘度：0.35-0.6Pas 酸值:10-18mgkoH/g, 胶凝:6-12min 固含量:60%-64% 机械性好、粘接力强、 硬度高，耐酸、碱性强，耐温130 摄氏度。 3301A# 耐腐蚀型树脂 外观：黄-棕色液体， 粘度：0.4-0.8Pas 酸值:14-22mgkoH/g, 胶凝:15-30min 固含量:62%-64% 有较好的耐腐蚀性， 尤其耐酸性介质，耐热温度 110℃。 2 P-196# 低收缩树脂 外观：不透明白色粘稠液体， 粘度：0.4-0.8Pas 酸值:18-26mgkoH/g, 胶凝:8-14min 固含量:63%-65% 千分级低收缩树脂 ，其线型收缩率千分之七 。适用于要求变形较小，收缩率低FRP 制品。 M-626# 低收缩树脂 外观：白色粘稠液体， 粘度：0.8-1Pas 酸值:20-28mgkoH/g, 胶凝:10-14min 固含量:64%-66% 万分级低收缩树脂， 适用于要求变 形特...
