与门电路和与非门电路原理

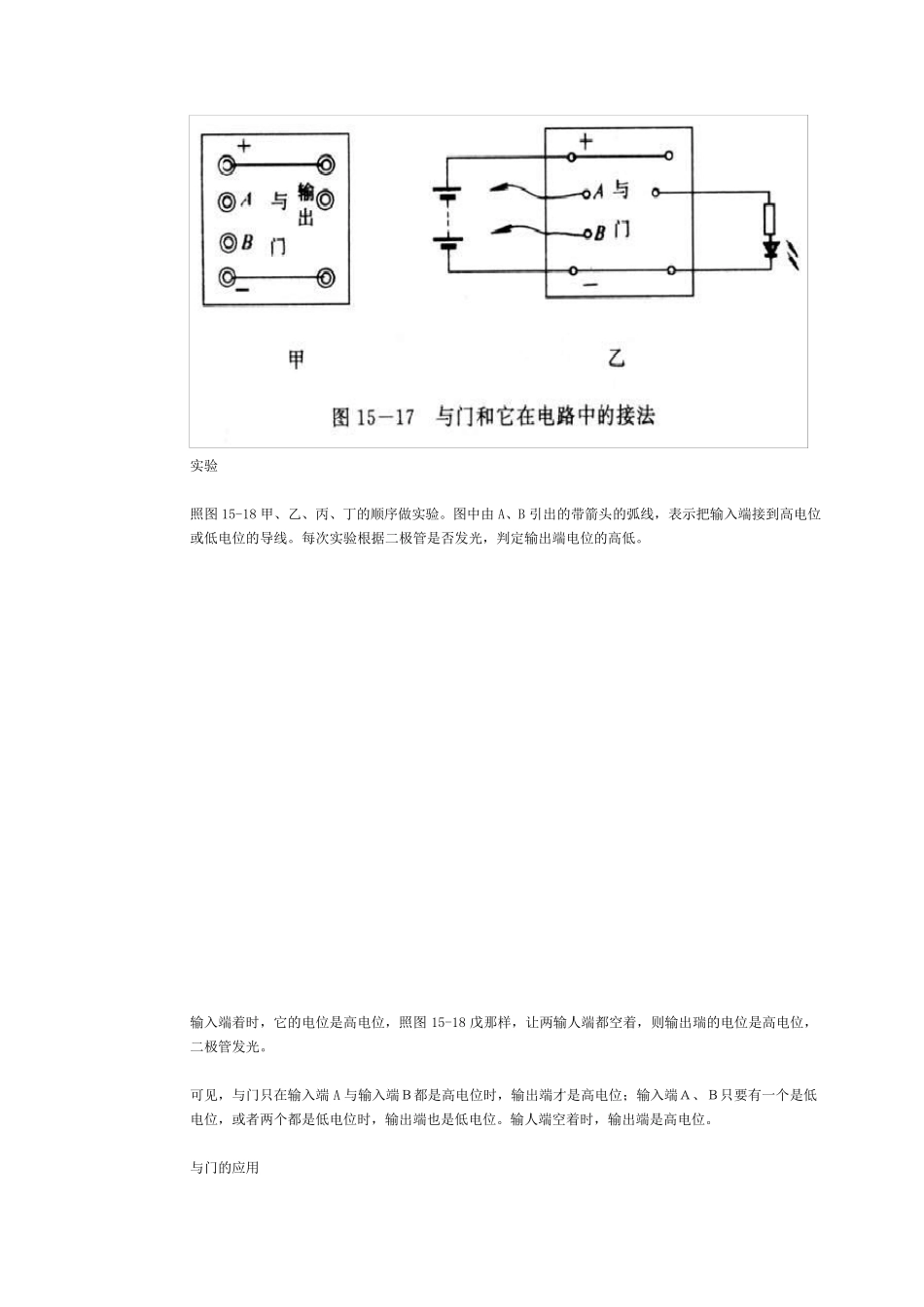

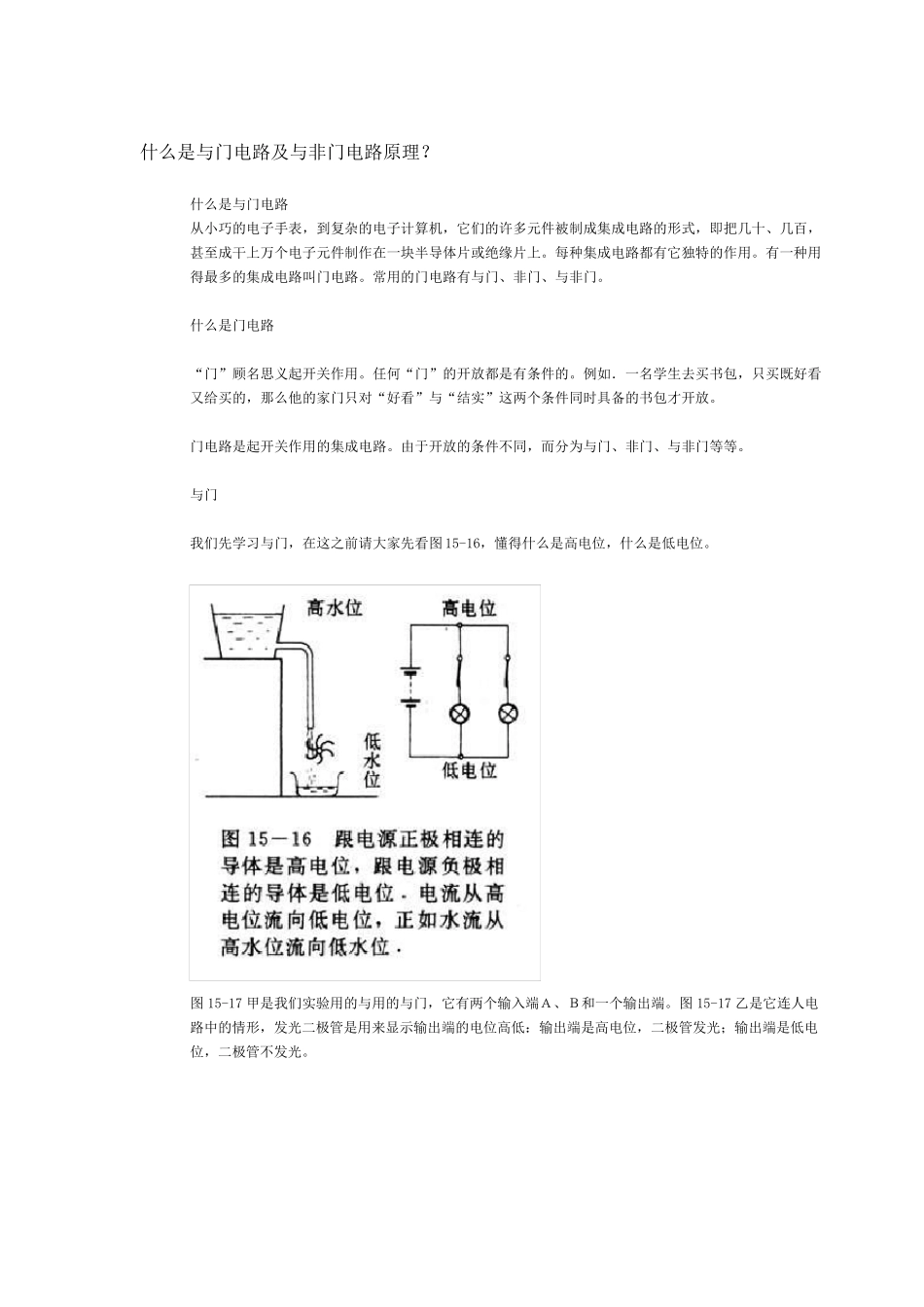

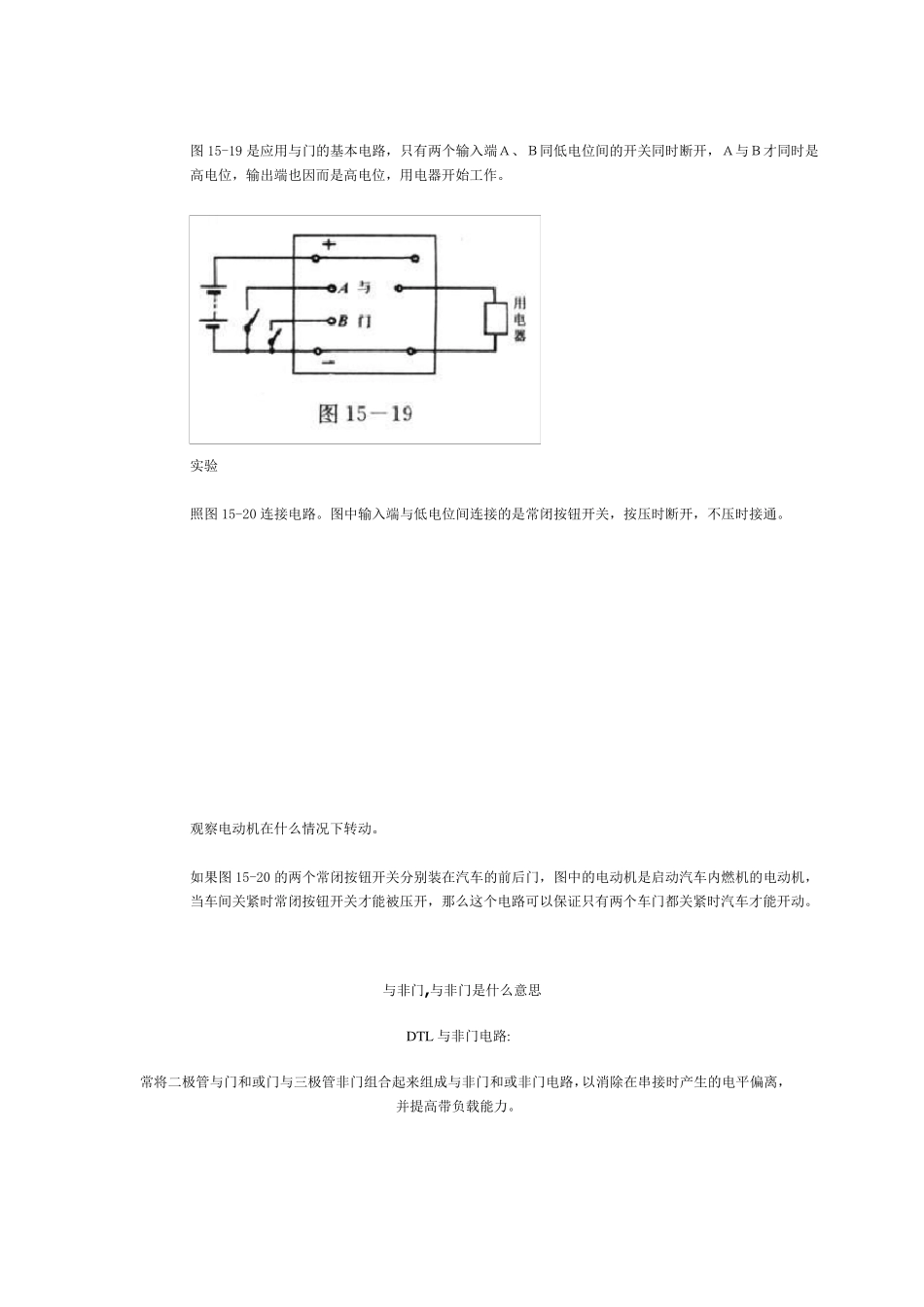

什么是与门电路及与非门电路原理？ 什么是与门电路 从小巧的电子手表，到复杂的电子计算机，它们的许多元件被制成集成电路的形式，即把几十、几百，甚至成干上万个电子元件制作在一块半导体片或绝缘片上。每种集成电路都有它独特的作用。有一种用得最多的集成电路叫门电路。常用的门电路有与门、非门、与非门。 什么是门电路 “门”顾名思义起开关作用。任何“门”的开放都是有条件的。例如．一名学生去买书包，只买既好看又给买的，那么他的家门只对“好看”与“结实”这两个条件同时具备的书包才开放。 门电路是起开关作用的集成电路。由于开放的条件不同，而分为与门、非门、与非门等等。 与门 我们先学习与门，在这之前请大家先看图 15-16，懂得什么是高电位，什么是低电位。 图 15-17 甲是我们实验用的与用的与门，它有两个输入端Ａ、Ｂ和一个输出端。图 15-17 乙是它连人电路中的情形，发光二极管是用来显示输出端的电位高低：输出端是高电位，二极管发光；输出端是低电位，二极管不发光。 实验 照图15-18 甲、乙、丙、丁的顺序做实验。图中由 A、B 引出的带箭头的弧线，表示把输入端接到高电位或低电位的导线。每次实验根据二极管是否发光，判定输出端电位的高低。 输入端着时，它的电位是高电位，照图15-18 戊那样，让两输人端都空着，则输出瑞的电位是高电位，二极管发光。 可见，与门只在输入端 A 与输入端Ｂ都是高电位时，输出端才是高电位；输入端Ａ、Ｂ只要有一个是低电位，或者两个都是低电位时，输出端也是低电位。输人端空着时，输出端是高电位。 与门的应用 图15-19 是应用与门的基本电路，只有两个输入端Ａ、Ｂ同低电位间的开关同时断开，Ａ与Ｂ才同时是高电位，输出端也因而是高电位，用电器开始工作。 实验 照图15-20 连接电路。图中输入端与低电位间连接的是常闭按钮开关，按压时断开，不压时接通。 观察电动机在什么情况下转动。 如果图15-20 的两个常闭按钮开关分别装在汽车的前后门，图中的电动机是启动汽车内燃机的电动机，当车间关紧时常闭按钮开关才能被压开，那么这个电路可以保证只有两个车门都关紧时汽车才能开动。 与非门,与非门是什么意思 DTL与非门电路: 常将二极管与门和或门与三极管非门组合起来组成与非门和或非门电路，以消除在串接时产生的电平偏离，并提高带负载能力。 图2.1.5 所示就是由三输入端的二极管与门和三极管非门组合而成的与非门电路。其中，作了两处必要...
