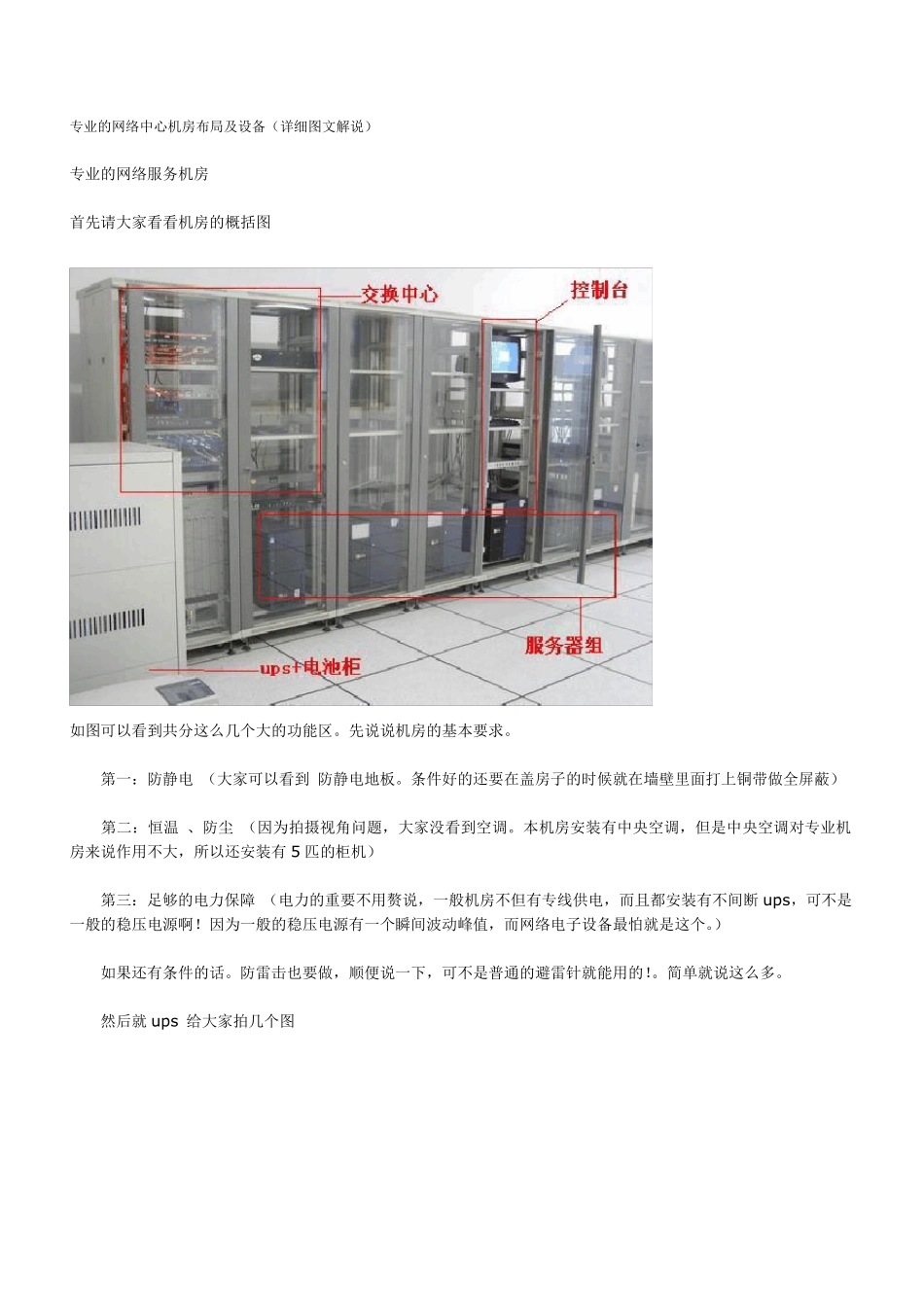

专业的网络中心机房布局及设备（详细图文解说） 专业的网络服务机房 首先请大家看看机房的概括图 如图可以看到共分这么几个大的功能区。先说说机房的基本要求。 第一：防静电 （大家可以看到 防静电地板。条件好的还要在盖房子的时候就在墙壁里面打上铜带做全屏蔽） 第二：恒温 、防尘 （因为拍摄视角问题，大家没看到空调。本机房安装有中央空调，但是中央空调对专业机房来说作用不大，所以还安装有 5 匹的柜机） 第三：足够的电力保障 （电力的重要不用赘说，一般机房不但有专线供电，而且都安装有不间断 ups，可不是一般的稳压电源啊！因为一般的稳压电源有一个瞬间波动峰值，而网络电子设备最怕就是这个。） 如果还有条件的话。防雷击也要做，顺便说一下，可不是普通的避雷针就能用的！。简单就说这么多。 然后就ups 给大家拍几个图 虽然大家看到右边的大电池柜很高很大，其实它不值钱，真正值钱的是ups 的控制中心。这个型号现在对我们的机房来说已经远远不够用了，如果我们设备全开的话，这个 ups 只能够带 6 个小时的。不过也够我们用了。 顺便说一下。这个 ups 我们用了 2 年多了。硬是要得。一点问题没有还超额完成任务，因为它标定是4 小时，其实我们满载情况下用 7 个小时 8 个小时都用过。一般的大型 idc 机房用的品牌都是 apc 的。但是经过我的使用比较，还是现在用的这个牌子，爱默生。质量真是好。价格也不贵，才 2 万多 。 下面这个图就是 ups 的控制中心了： 好，接下来我们接着看重要的核心设备。这里就相当于一个机房，甚至于说一个网络的核心了！ 如图大家看到的是标准的机柜里面放了一堆家伙。请注意一个小小的细节：这个柜子里面的网线和光纤插头应该有2百多个，不过大家想想，如果不采用标准的布线方式的话，这里肯定都是蜘蛛网子了，对一个网络管理员来说，将是巨头疼的事啊！ 大家看到有一个范围是： 光纤交换设备 光纤交换设备包括的有 光纤收发器、光纤耦合器、光纤交换机。目前来说，在网络交换设备中，凡是和光纤 搭上边的。那它的价格就相对的更高一些了。大家看到最顶上的三排是光纤耦合器。这个不值钱，只是融接光纤的一个中转，也就几百块钱。捎带提一下：以前融接一根光纤就500 多，现在好了，融接一个才几十元。呵呵 接着下面一个就贵了。这个是全光口 （全部是光纤模块接口）交换机。好几万的。因为不光光口是千m 的，交换机的背板容量也是几十G 的。...
