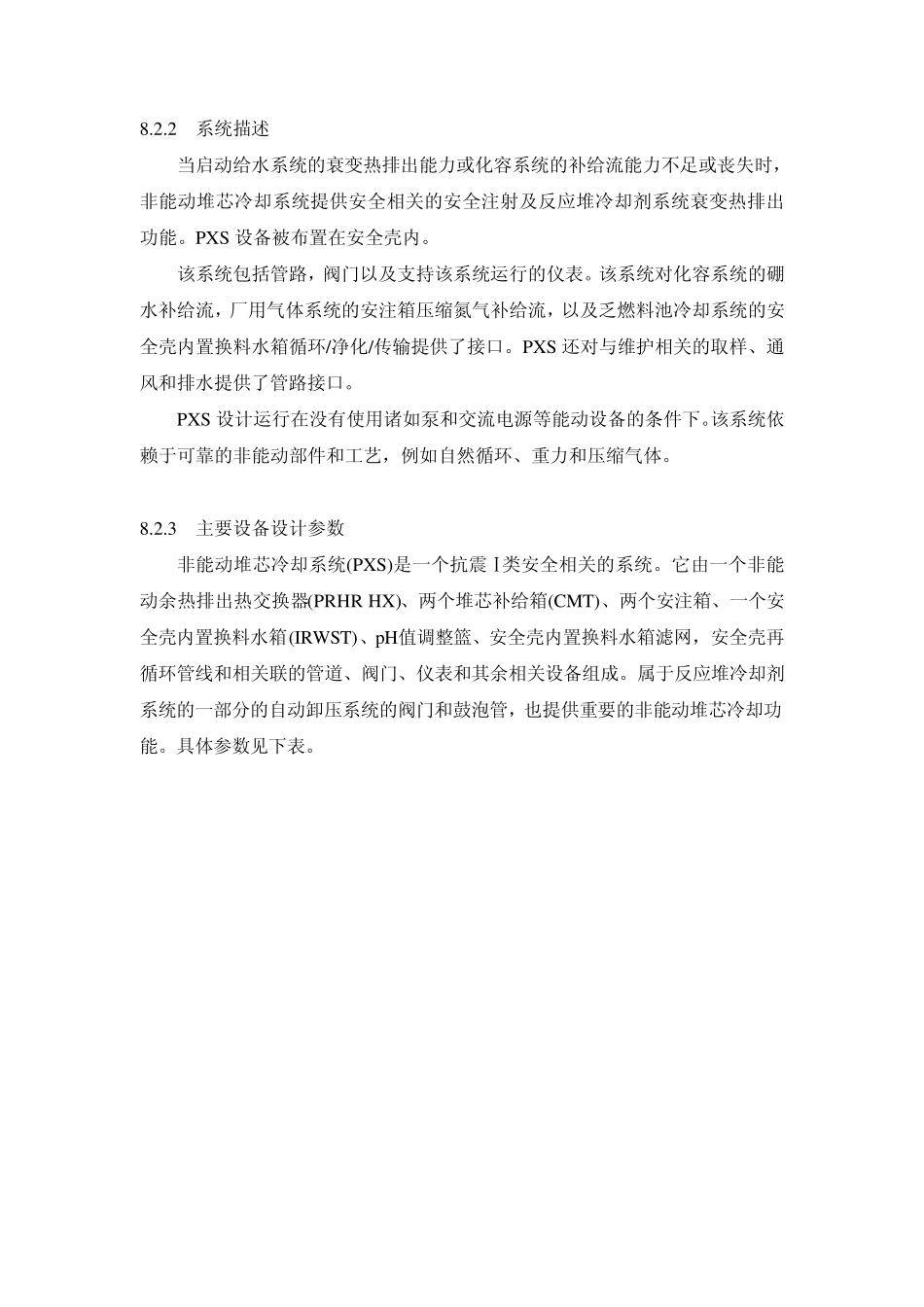

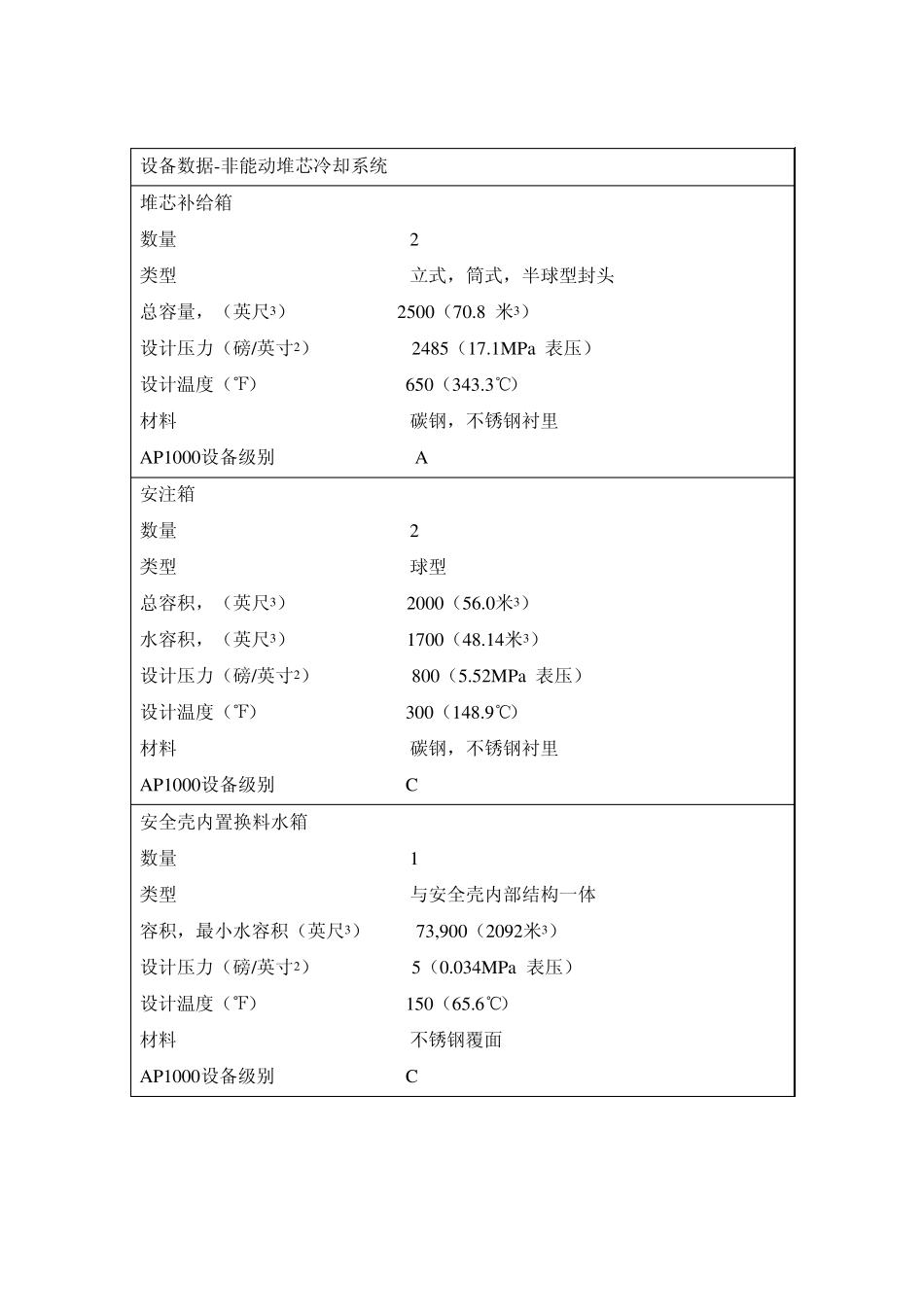

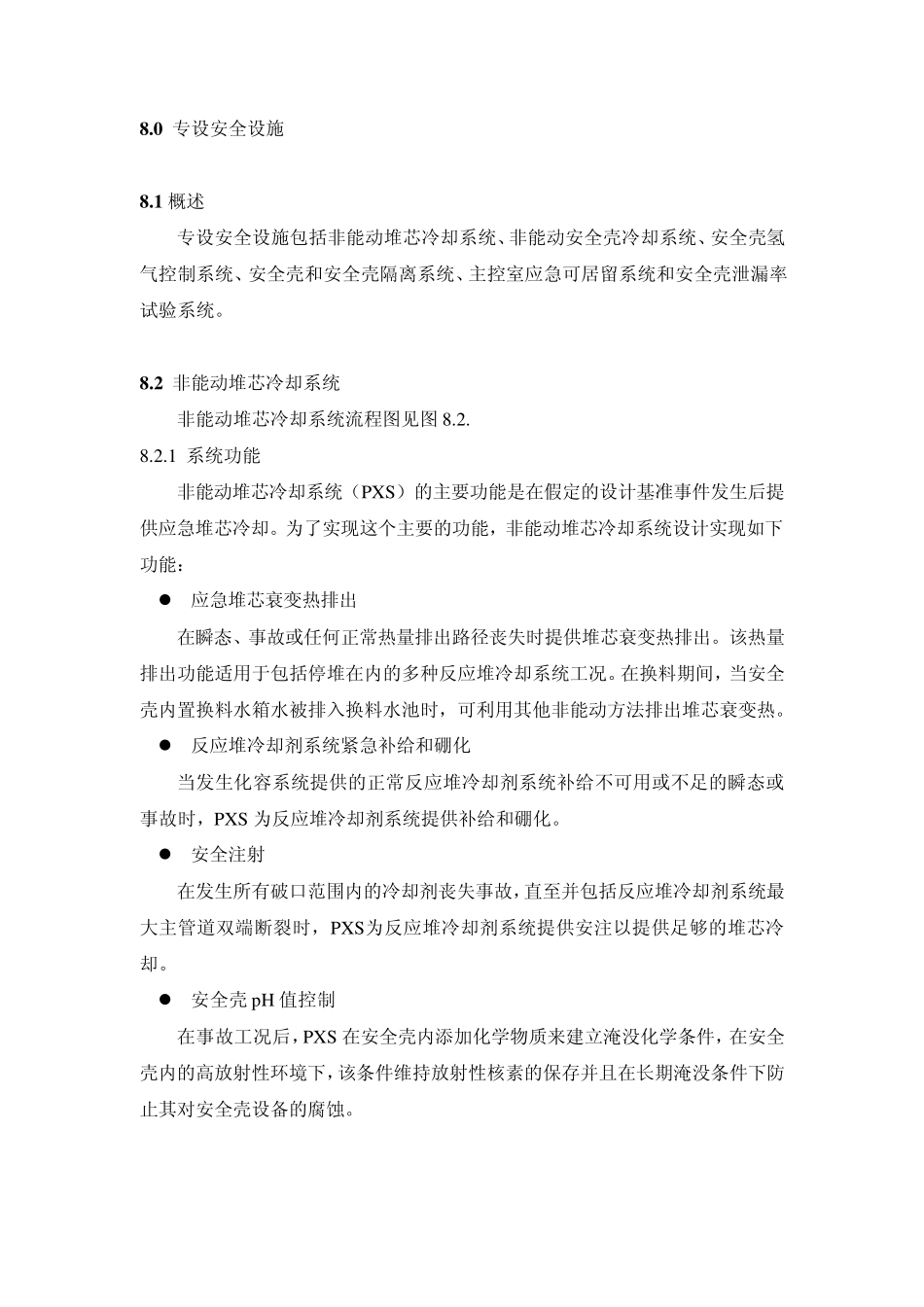

8 .0 专设安全设施 8 .1 概述 专设安全设施包括非能动堆芯冷却系统、非能动安全壳冷却系统、安全壳氢气控制系统、安全壳和安全壳隔离系统、主控室应急可居留系统和安全壳泄漏率试验系统。 8 .2 非能动堆芯冷却系统 非能动堆芯冷却系统流程图见图 8.2. 8.2.1 系统功能 非能动堆芯冷却系统(PXS)的主要功能是在假定的设计基准事件发生后提供应急堆芯冷却。为了实现这个主要的功能,非能动堆芯冷却系统设计实现如下功能: 应急堆芯衰变热排出 在瞬态、事故或任何正常热量排出路径丧失时提供堆芯衰变热排出。该热量排出功能适用于包括停堆在内的多种反应堆冷却系统工况。在换料期间,当安全壳内置换料水箱水被排入换料水池时,可利用其他非能动方法排出堆芯衰变热。 反应堆冷却剂系统紧急补给和硼化 当发生化容系统提供的正常反应堆冷却剂系统补给不可用或不足的瞬态或事故时,PXS 为反应堆冷却剂系统提供补给和硼化。 安全注射 在发生所有破口范围内的冷却剂丧失事故,直至并包括反应堆冷却剂系统最大主管道双端断裂时,PXS为反应堆冷却剂系统提供安注以提供足够的堆芯冷却。 安全壳 pH 值控制 在事故工况后,PXS 在安全壳内添加化学物质来建立淹没化学条件,在安全壳内的高放射性环境下,该条件维持放射性核素的保存并且在长期淹没条件下防止其对安全壳设备的腐蚀。 8.2.2 系统描述 当启动给水系统的衰变热排出能力或化容系统的补给流能力不足或丧失时,非能动堆芯冷却系统提供安全相关的安全注射及反应堆冷却剂系统衰变热排出功能。PXS 设备被布置在安全壳内。 该系统包括管路,阀门以及支持该系统运行的仪表。该系统对化容系统的硼水补给流,厂用气体系统的安注箱压缩氮气补给流,以及乏燃料池冷却系统的安全壳内置换料水箱循环/净化/传输提供了接口。PXS 还对与维护相关的取样、通风和排水提供了管路接口。 PXS 设计运行在没有使用诸如泵和交流电源等能动设备的条件下。该系统依赖于可靠的非能动部件和工艺,例如自然循环、重力和压缩气体。 8.2.3 主要设备设计参数 非能动堆芯冷却系统(PXS)是一个抗震Ⅰ类安全相关的系统。它由一个非能动余热排出热交换器(PRHR HX)、两个堆芯补给箱(CMT)、两个安注箱、一个安全壳内置换料水箱(IRWST)、pH值调整篮、安全壳内置换料水箱滤网,安全壳再循环管线和相关联的管道、阀门、仪表和其余相关设备组成。属于反应堆冷却剂系统的一部分的自动卸压系统...
