专题25：识图(罗淑影)VIP专享

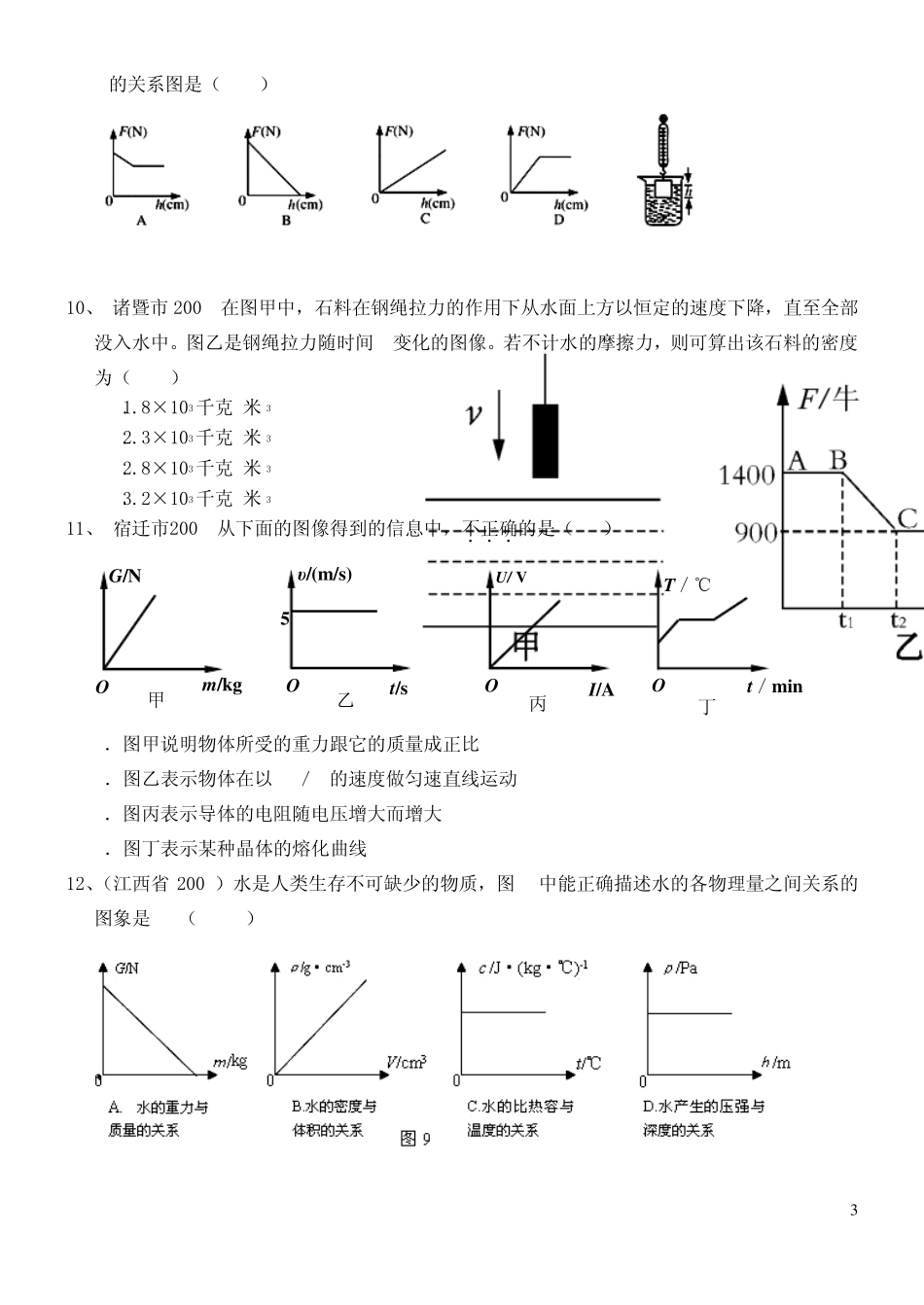

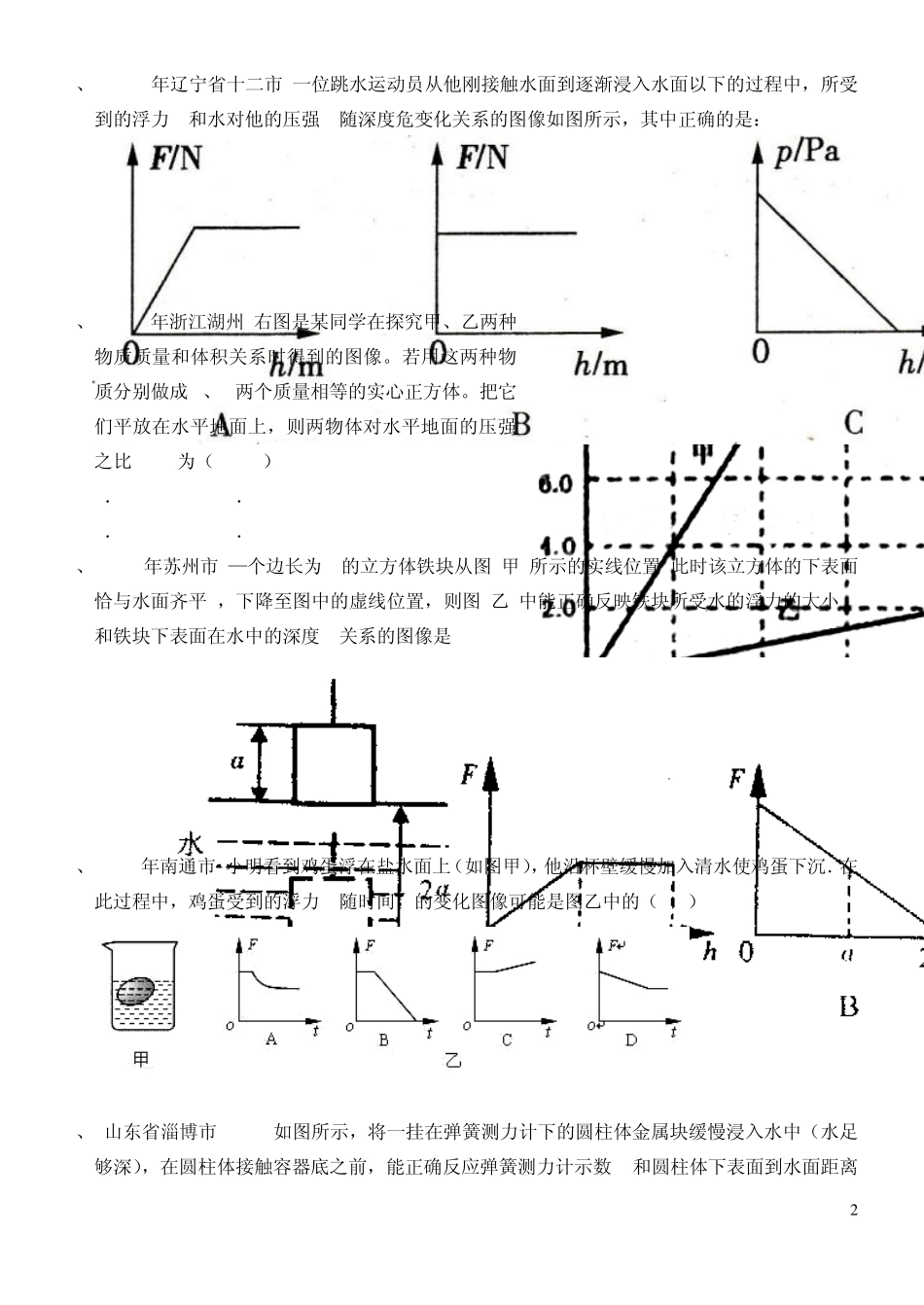

1 专题25：识图 资源收集整理哈尔滨市风华中学 罗淑影 每一位使用者都会对您表示深深的感谢！ 力学图像题 1、(2008年青岛)下列图像中，能表示物体所受重力与质量关系的是： 2、(武汉市2007)如图甲所示，物体 A始终只受同一直线上的两个力 F1、F2的作用，Fl、F2的大小随时间的变化如图乙所示，则下列分析正确的是 ( ) A．在 t1时间内，物体所受的合力先变大后变小，合力的方向始终与 F2相同； B．在 t1 时间内，物体所受的合力先变小后变大，合力的方向始终与 F2相同； C．在 t1时间内，物体 所受的合力先变大后变小，合力的方向始终与 F2相反； D．在 t1时间内，物体所受的合力先变小后变大，合力的方向始终与 F2相反 3、(绵阳市2007年)如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力 F的作用，F的大小与时间 t的关系如图乙所示，物体运动速度 v与时间 t的关系如图丙所示，由图象可知，当 t=1s时，物体受到的摩擦力为________N，当 t=5s时，物体受到的合力为________N。 4、(2008年潍坊市)下列图像中，能正确描述液体压强与深度关系的是（ ） 2 5、(2008年辽宁省十二市)一位跳水运动员从他刚接触水面到逐渐浸入水面以下的过程中，所受到的浮力F和水对他的压强p随深度危变化关系的图像如图所示，其中正确的是： 6、(2008年浙江湖州)右图是某同学在探究甲、乙两种物质质量和体积关系时得到的图像。若用这两种物质分别做成A、B两个质量相等的实心正方体。把它们平放在水平地面上，则两物体对水平地面的压强之比PA:PB为（ ） A．1:1 B．2:1 C．4:1 D．8:1 7、(2005年苏州市)—个边长为a的立方体铁块从图(甲)所示的实线位置(此时该立方体的下表面恰与水面齐平)，下降至图中的虚线位置，则图(乙)中能正确反映铁块所受水的浮力的大小 F和铁块下表面在水中的深度h关系的图像是 8、(2006年南通市)小明看到鸡蛋浮在盐水面上（如图甲），他沿杯壁缓慢加入清水使鸡蛋下沉．在此过程中，鸡蛋受到的浮力F随时间 t的变化图像可能是图乙中的（ ） 9、(山东省淄博市2006)如图所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前，能正确反应弹簧测力计示数 F和圆柱体下表面到水面距离 3 乙 t/s υ/(m/s) O 5 m/kg G/N O 甲 I/A U/ V O 丙 t／min T／℃ O 丁 h的关系图是（ ） 10、(诸暨市2007)在图甲中，石料在钢绳拉力的作用下从水面...
