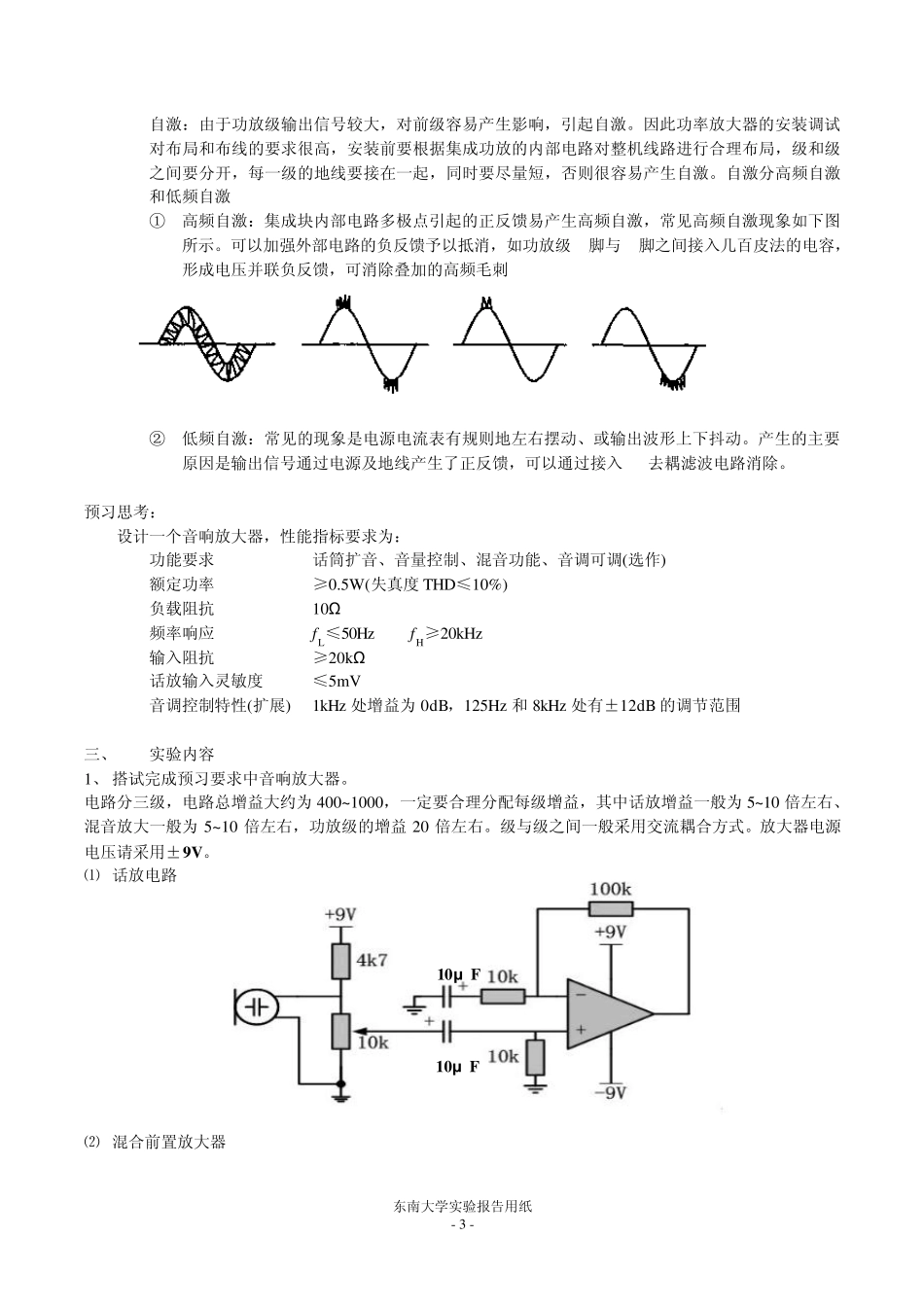

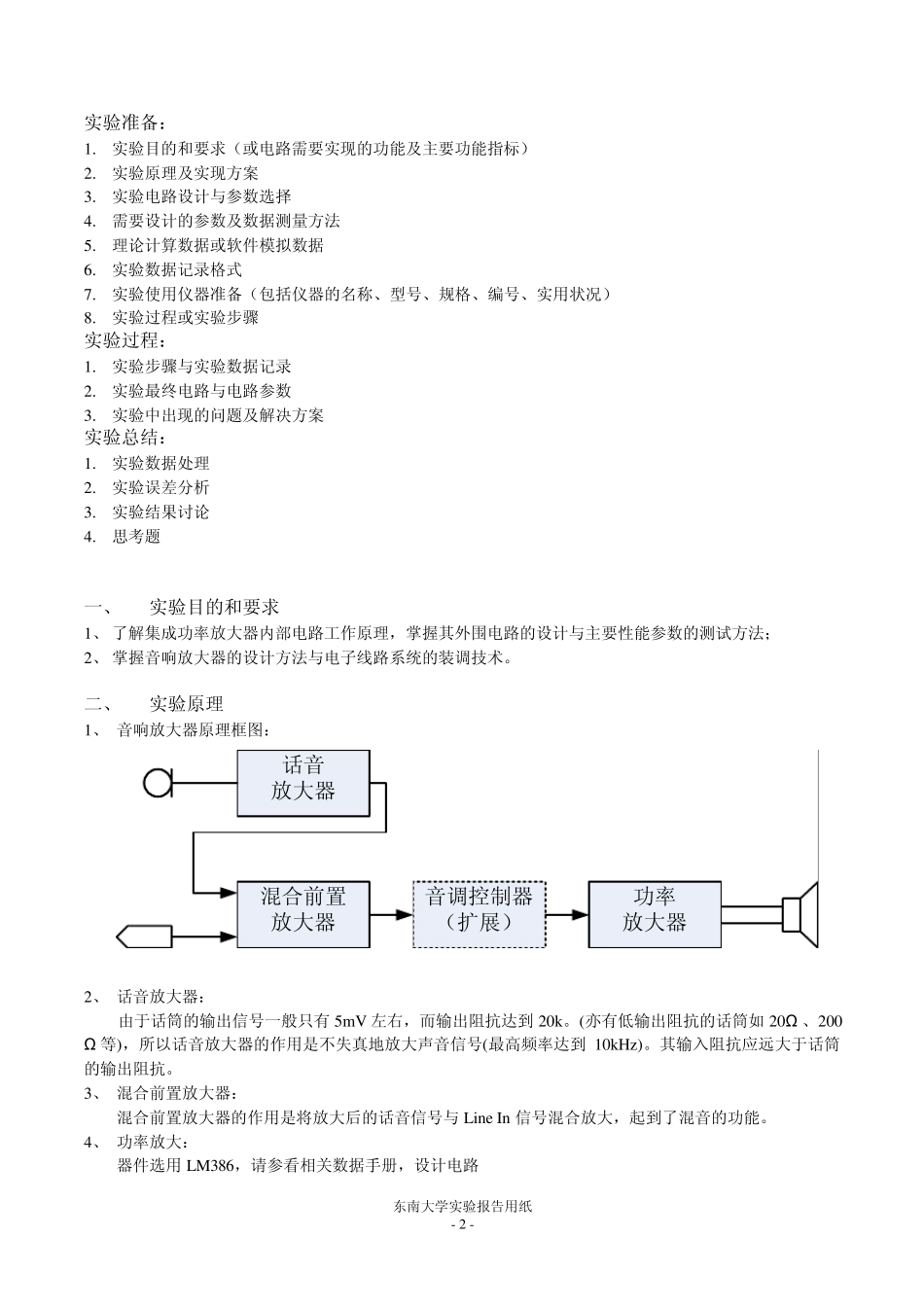

东南大学实验报告用纸 - 1 - 东南大学电工电子实验中心 实验报告 第九次实验 实验名称：音响放大器设计 院（ 系）： 专 业： 姓 名： 学 号： 实 验 室： 实验组别：无 同组人员： 实验时间： 评定成绩： 审阅老师： 实验报告格式 东南大学实验报告用纸 - 2 - 实验准备： 1. 实验目的和要求（或电路需要实现的功能及主要功能指标） 2. 实验原理及实现方案 3. 实验电路设计与参数选择 4. 需要设计的参数及数据测量方法 5. 理论计算数据或软件模拟数据 6. 实验数据记录格式 7. 实验使用仪器准备（包括仪器的名称、型号、规格、编号、实用状况） 8. 实验过程或实验步骤 实验过程： 1. 实验步骤与实验数据记录 2. 实验最终电路与电路参数 3. 实验中出现的问题及解决方案 实验总结： 1. 实验数据处理 2. 实验误差分析 3. 实验结果讨论 4. 思考题 一、 实验目的和要求 1、 了解集成功率放大器内部电路工作原理，掌握其外围电路的设计与主要性能参数的测试方法； 2、 掌握音响放大器的设计方法与电子线路系统的装调技术。 二、 实验原理 1、 音响放大器原理框图： 话音放大器MICLine In混合前置放大器功率放大器音调控制器（扩展） 2、 话音放大器： 由于话筒的输出信号一般只有 5mV 左右，而输出阻抗达到 20k。(亦有低输出阻抗的话筒如 20Ω 、200Ω 等)，所以话音放大器的作用是不失真地放大声音信号(最高频率达到 10kHz)。其输入阻抗应远大于话筒的输出阻抗。 3、 混合前置放大器： 混合前置放大器的作用是将放大后的话音信号与Line In 信号混合放大，起到了混音的功能。 4、 功率放大： 器件选用LM386，请参看相关数据手册，设计电路 东南大学实验报告用纸 - 3 - 1) 自激：由于功放级输出信号较大，对前级容易产生影响，引起自激。因此功率放大器的安装调试对布局和布线的要求很高，安装前要根据集成功放的内部电路对整机线路进行合理布局，级和级之间要分开，每一级的地线要接在一起，同时要尽量短，否则很容易产生自激。自激分高频自激和低频自激 ① 高频自激：集成块内部电路多极点引起的正反馈易产生高频自激，常见高频自激现象如下图所示。可以加强外部电路的负反馈予以抵消，如功放级 1脚与 5脚之间接入几百皮法的电容，形成电压并联负反馈，可消除叠加的高频毛刺 ② 低频自激：常见的现象是电源电流表有规则地左右摆动、或输出波形上...
