两级直齿圆柱齿轮减速器课程设计说明书

两级直齿圆柱齿轮减速器课程设计说明书_第1页
1/24
两级直齿圆柱齿轮减速器课程设计说明书_第2页
2/24
两级直齿圆柱齿轮减速器课程设计说明书_第3页
3/24

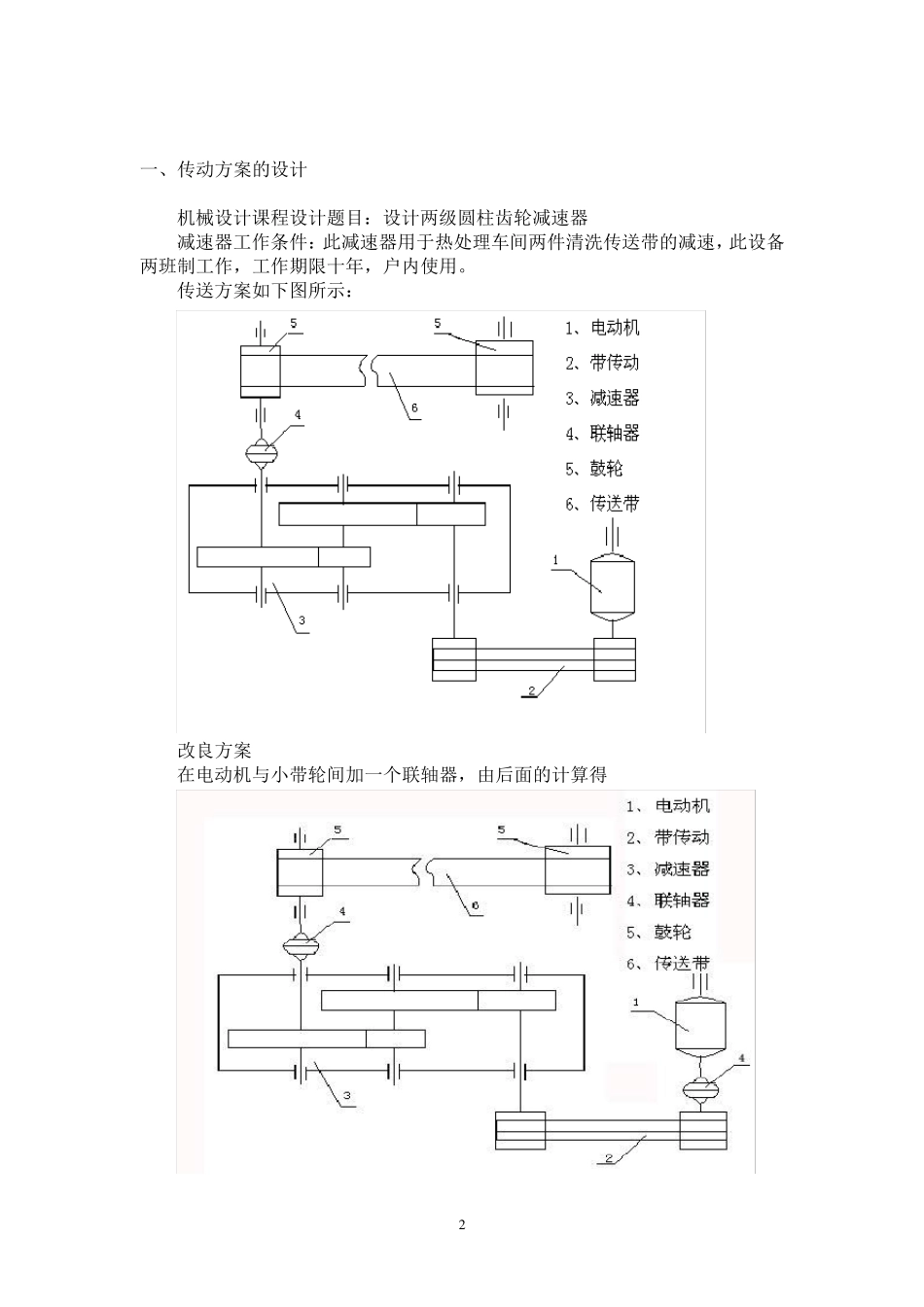

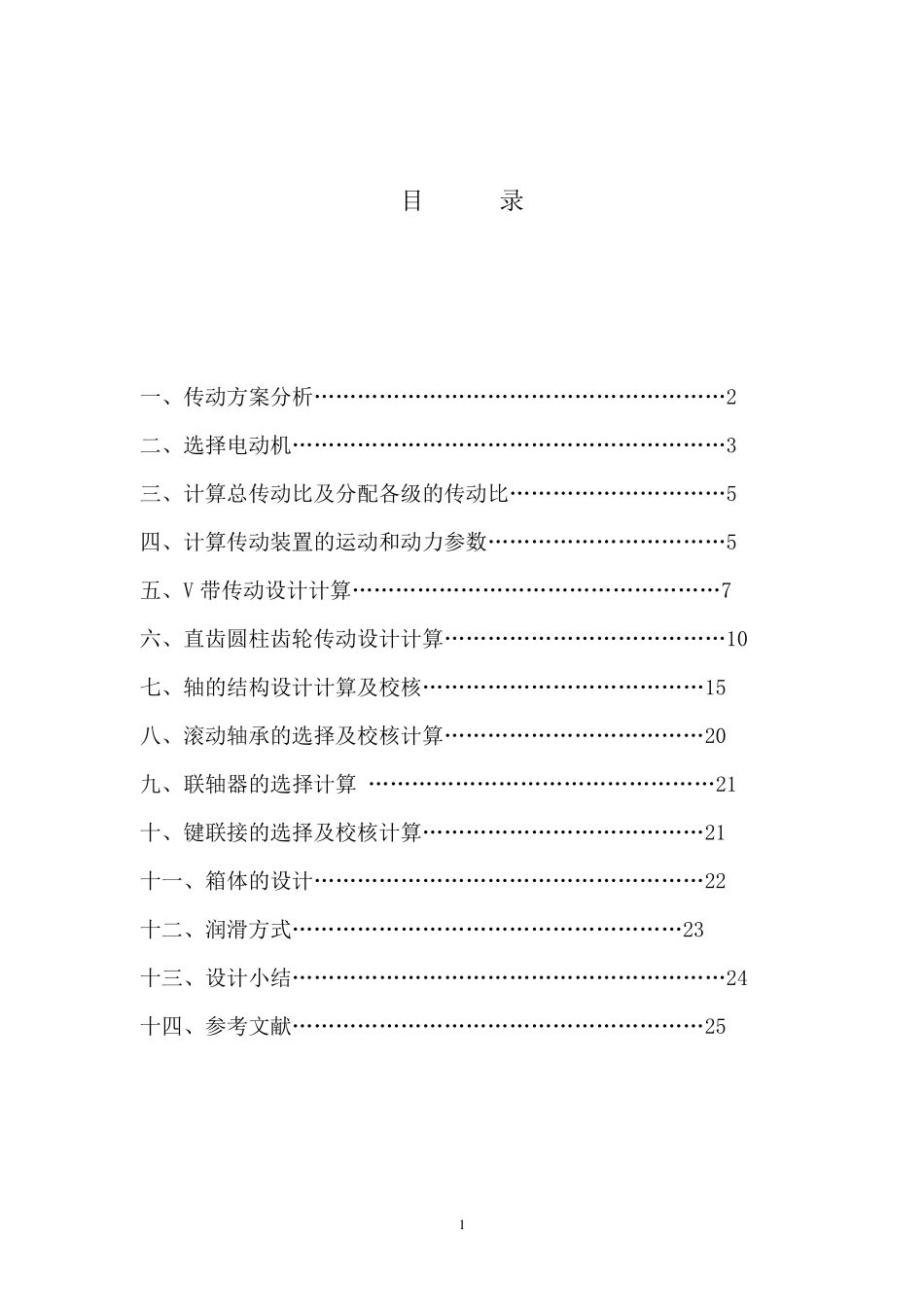

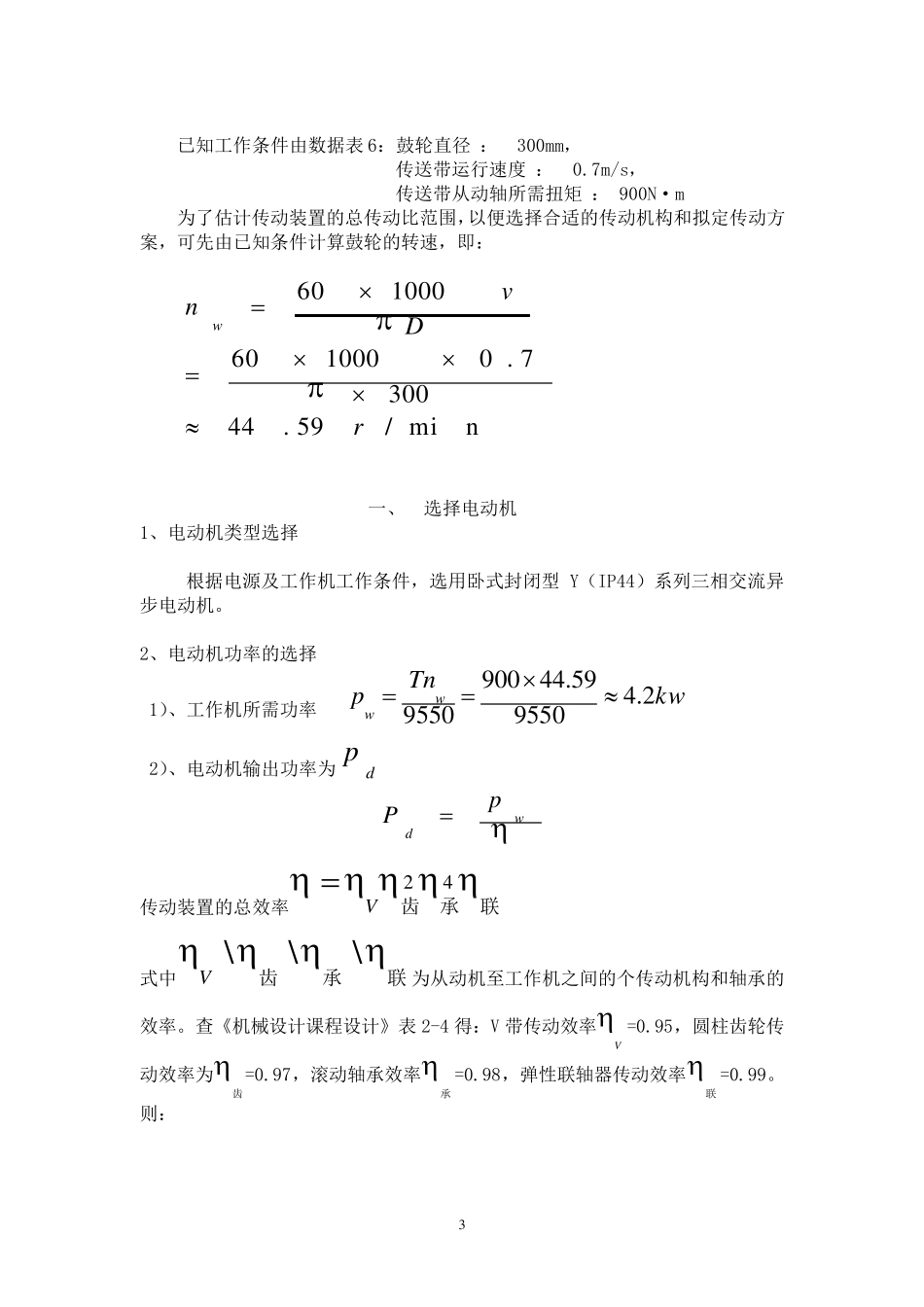

1 目 录 一、传动方案分析…………………………………………………2 二、选择电动机……………………………………………………3 三、计算总传动比及分配各级的传动比…………………………5 四、计算传动装置的运动和动力参数……………………………5 五、V 带传动设计计算……………………………………………7 六、直齿圆柱齿轮传动设计计算…………………………………10 七、轴的结构设计计算及校核…………………………………15 八、滚动轴承的选择及校核计算………………………………20 九、联轴器的选择计算 …………………………………………21 十、键联接的选择及校核计算…………………………………21 十一、箱体的设计………………………………………………22 十二、润滑方式………………………………………………23 十三、设计小结……………………………………………………24 十四、参考文献…………………………………………………25 2 一、传动方案的设计 机械设计课程设计题目:设计两级圆柱齿轮减速器 减速器工作条件:此减速器用于热处理车间两件清洗传送带的减速,此设备两班制工作,工作期限十年,户内使用。 传送方案如下图所示: 改良方案 在电动机与小带轮间加一个联轴器,由后面的计算得 3 已知工作条件由数据表6:鼓轮直径 : 300mm, 传送带运行速度 : 0.7m/s, 传送带从动轴所需扭矩 : 900N·m 为了估计传动装置的总传动比范围,以便选择合适的传动机构和拟定传动方案,可先由已知条件计算鼓轮的转速,即: min/59.443007.0100060100060rDvnw 一、 选择电动机 1、电动机类型选择 根据电源及工作机工作条件,选用卧式封闭型 Y(IP44)系列三相交流异步电动机。 2、电动机功率的选择 1)、工作机所需功率kwTnpww2.4955059.449009550 2)、电动机输出功率为dp wdpP 传动装置的总效率联承齿42V 式中联承齿\\\V为从动机至工作机之间的个传动机构和轴承的效率。查《机械设计课程设计》表2-4 得:V 带传动效率V=0.95,圆柱齿轮传动效率为齿=0.97,滚动轴承效率承=0.98,弹性联轴器传动效率联=0.99。则: 4 816.099.098.097.095.04242联承齿V 故 kwppwd15.5816.02.4  根据电动机输出功率kwpd15.5,查表选择电动机的额定功率kwped5.5 3)、电动机转速的选择 为了便于选...
