中低压空气开关、断路器、配电箱常识(施耐德

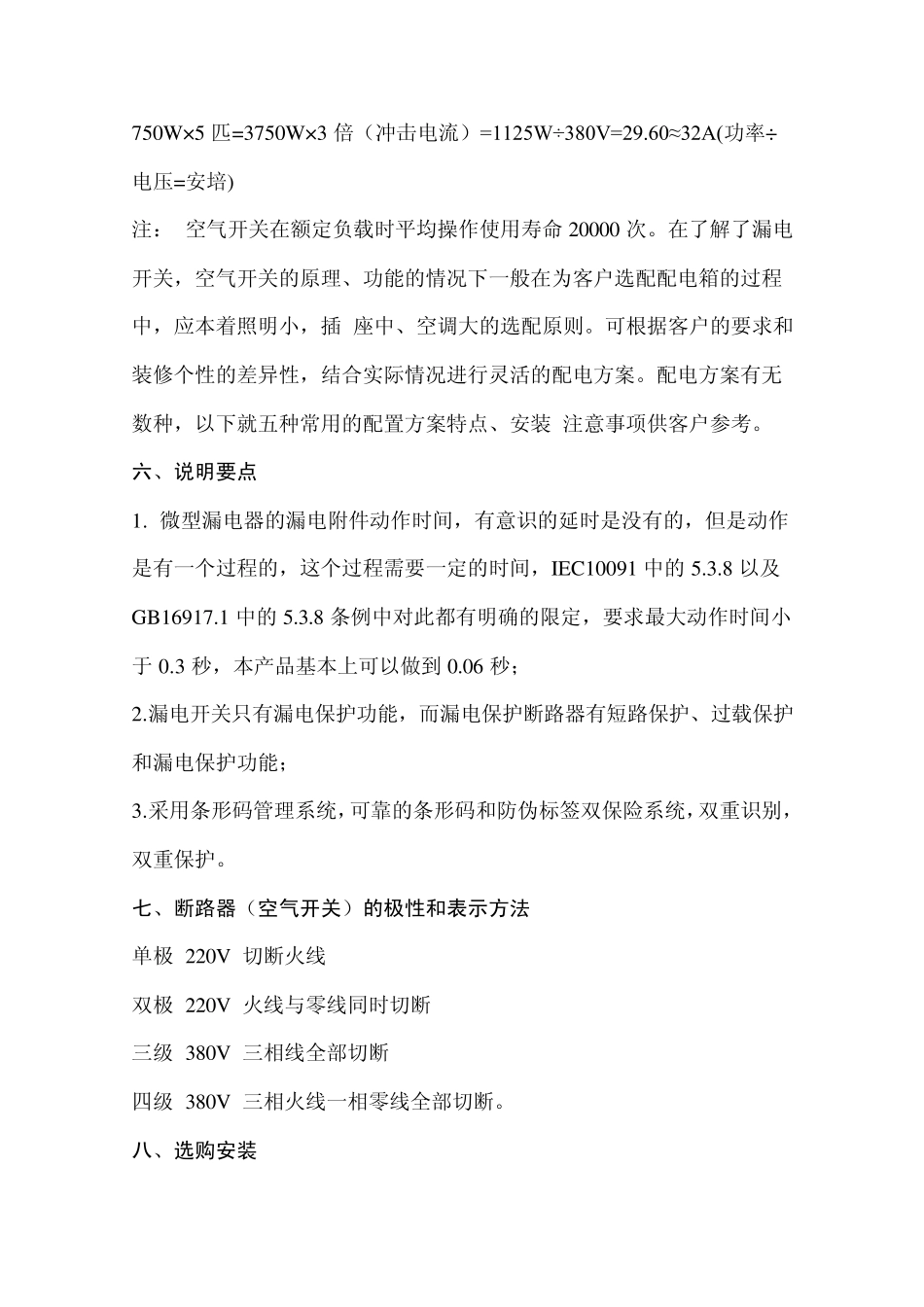

一、断路器（空气开关）常识简介 断 路器，又称空气开关，也称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。 目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规 格： C16、 C25、C32、C40、C63 等规格，其中C 表示脱扣电流，即起跳电流，例如C32 表示起跳电流为32 安，一般安装6500W 热水器要用C32，安装 7500W、328500W 热水器要用C40 的空开。（注：功率÷电压=安培，即6500W ÷220V=29.55≈32A） 二、产品描述 ◆制造厂商：施耐德梅兰日兰（法国施耐德电气）[注：当前品牌融合，产品上面的LOGO乃施耐德] ◆产品系列：EA9=Easy9系列 ◆产品类别：R=漏电保护断路器（断路器+漏电模块）； ◆分断能力：N=6000A ◆极数：2=2P ◆脱扣曲线（C）：保护常规负载和配电线缆 ◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A ◆额定剩余动作电流：30=30mA ◆可检测剩余电流类型C：C=AC类 三、基本参数 ◆符合标准：GB16917/IEC61009； ◆额定电压：（AC V）：230/400 ◆额定电流：（A）：6 ~ 63 ◆分断能力：（KA）：6 ◆脱扣特性：C ◆额定剩余动作电流：30mA，AC类 ◆极数：1P+N/2/3/4P ◆机械寿命：20，000次 ◆接线：6～32，适用于 25mm2及以下导线；40～63，适用于 35mm2及以下导线； ◆获得 CCC认证证书 四、主要优点 EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是最大限度地避免了误拼装漏电附件的风险。可同时提供过载、短路、漏电保护功能。当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。 五、选择断路器（空气开关）安培计算法 1 匹=735W≈ 750W 1.5 匹=1.5×750W=1125W 2 匹=2×750W=1500W 2.5 匹=2.5×750W=1875 W 此计算法以此类推。 (1)例：3 匹空调 器应选择多少 A 的空气开关？（220V 电压） 750W×3 匹=2250W×3 倍（冲击电流）=6750W÷ 220V=30.68A≈ 32A。 (2)例 5 匹空调应选择多少 A 的空气开关？( 380V 电压) 750W×5 匹=3750W×3 倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培) 注： 空气开关在额定负载时平均操作使用寿命20000 次。在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程...
