中兴TDSCDMA设备介绍

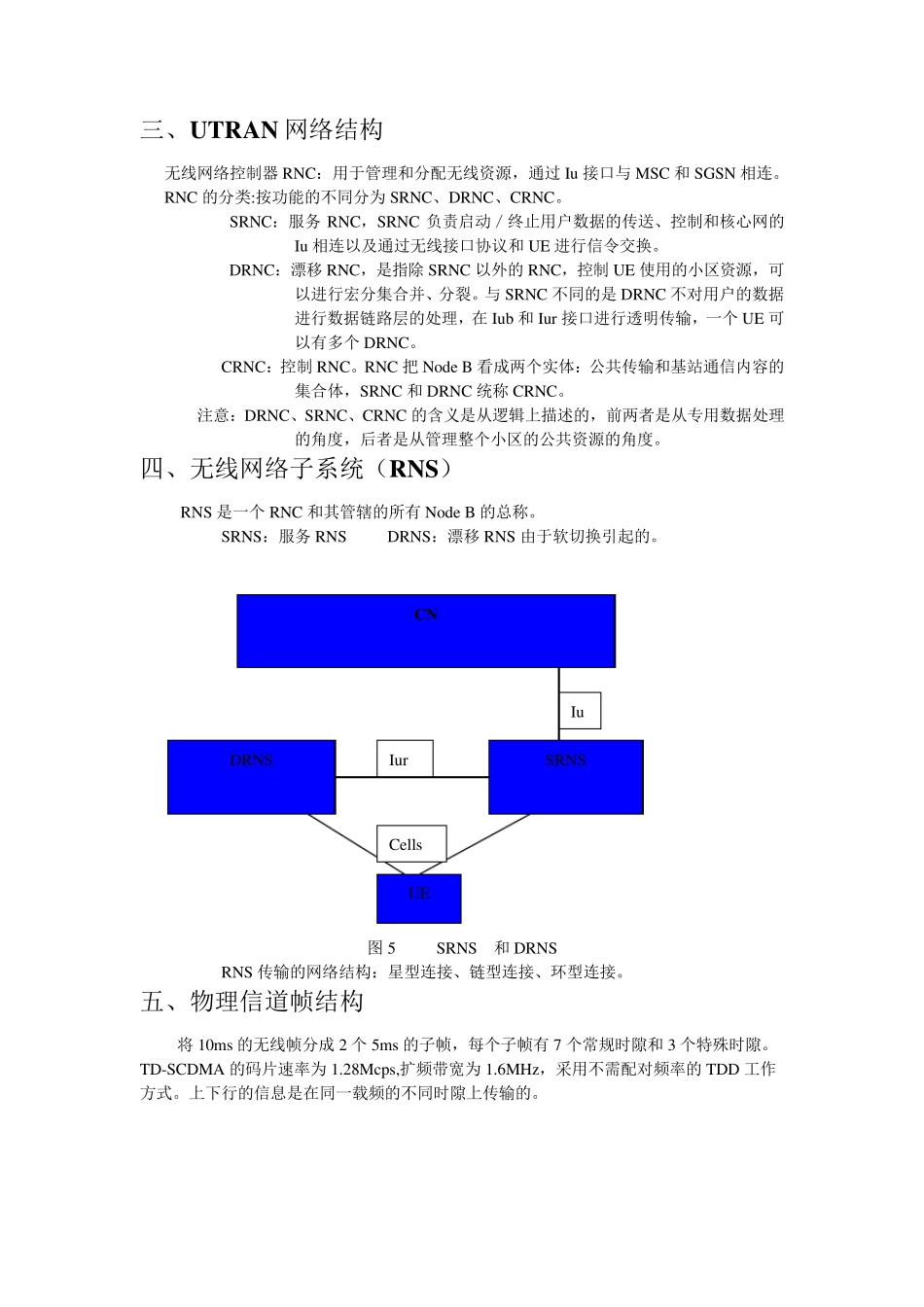

一、TD 网络结构和接口： （一）TD-SCDMA 由用户设备域（User Equ ipment UE）、无线接入域（UTRAN）和核心网域（CN）组成。 图 1 UMTS 域和参考点（UMTS 通用移动信息系统） 图 2TD-SCDMA 的网络结构 1、核心网 CN：是为 UMTS 用户提供的所有通信业务的基础平台。CN 又分为电路交换域（CS） 、分组交换域(PS)和广播域(BC)。用户设备域 接入网域 核心网域 Uu 接口 Iu 接口 CN RNC Node B Node B RNC Node B Node B UE Iu Iu Iu b Uu Iu r 图3 CN 结构图 CS 域和PS 域是部分重叠的，GRRS 业务支持节点（SGSN），GRRS 网关支持节点（GGSN） 2、无线接入网UTRAN：由基站控制器（ＲＮＣ）和基站（Node B）组成。负责无线资源的管理和分配。 二、核心网接口 图4 C N 接口 CS 域（MSC／HLR ＧＳＭＣ） 寄存器（HLR、AUC、EIR） PS 域（SGSN、GGSN） 三、UTRAN 网络结构 无线网络控制器 RNC：用于管理和分配无线资源，通过 Iu 接口与 MSC 和 SGSN 相连。 RNC 的分类:按功能的不同分为 SRNC、DRNC、CRNC。 SRNC：服务 RNC，SRNC 负责启动／终止用户数据的传送、控制和核心网的Iu 相连以及通过无线接口协议和 UE 进行信令交换。 DRNC：漂移 RNC，是指除 SRNC 以外的 RNC，控制 UE 使用的小区资源，可以进行宏分集合并、分裂。与 SRNC 不同的是 DRNC 不对用户的数据进行数据链路层的处理，在 Iub 和 Iur 接口进行透明传输，一个 UE 可以有多个 DRNC。 CRNC：控制 RNC。RNC 把 Node B 看成两个实体：公共传输和基站通信内容的集合体，SRNC 和 DRNC 统称 CRNC。 注意：DRNC、SRNC、CRNC 的含义是从逻辑上描述的，前两者是从专用数据处理的角度，后者是从管理整个小区的公共资源的角度。 四、无线网络子系统（RNS） RNS 是一个 RNC 和其管辖的所有 Node B 的总称。 SRNS：服务 RNS DRNS：漂移 RNS 由于软切换引起的。 图 5 SRNS 和 DRNS RNS 传输的网络结构：星型连接、链型连接、环型连接。 五、物理信道帧结构 将 10ms 的无线帧分成 2 个 5ms 的子帧，每个子帧有 7 个常规时隙和 3 个特殊时隙。 TD-SCDMA 的码片速率为 1.28Mcps,扩频带宽为 1.6MHz，采用不需配对频率的 TDD 工作 方式。上下行的信息是在同一载频的不同时隙上传输的。 CN DRNS SRNS UE Cells Iur Iu 10ms 无线帧 5ms ...
