模电实验单级共射放大电路

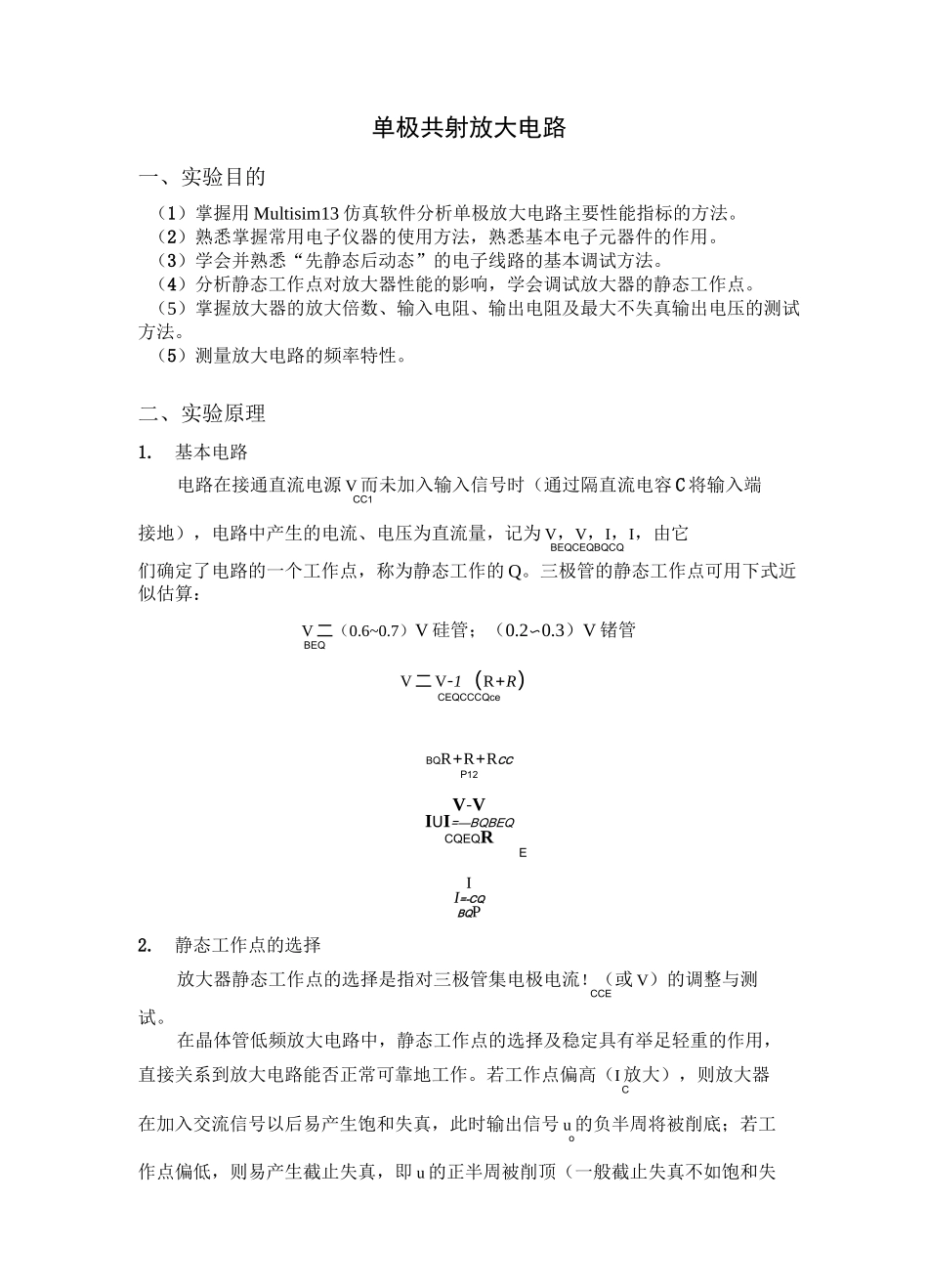

单极共射放大电路一、实验目的（1）掌握用 Multisim13 仿真软件分析单极放大电路主要性能指标的方法。（2）熟悉掌握常用电子仪器的使用方法，熟悉基本电子元器件的作用。（3）学会并熟悉“先静态后动态”的电子线路的基本调试方法。（4）分析静态工作点对放大器性能的影响，学会调试放大器的静态工作点。（5）掌握放大器的放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。（5）测量放大电路的频率特性。二、实验原理1.基本电路电路在接通直流电源 V 而未加入输入信号时（通过隔直流电容 C 将输入端CC1接地），电路中产生的电流、电压为直流量，记为 V，V，I，I，由它BEQCEQBQCQ们确定了电路的一个工作点，称为静态工作的 Q。三极管的静态工作点可用下式近似估算：V 二（0.6~0.7）V 硅管；（0.2〜0.3）V 锗管BEQV 二 V-1（R+R）CEQCCCQceBQR+R+RCCP12V-VIUI=—BQBEQCQEQREII=-CQBQP2.静态工作点的选择放大器静态工作点的选择是指对三极管集电极电流！（或 V）的调整与测CCE试。在晶体管低频放大电路中，静态工作点的选择及稳定具有举足轻重的作用，直接关系到放大电路能否正常可靠地工作。若工作点偏高（I 放大），则放大器C在加入交流信号以后易产生饱和失真，此时输出信号 u 的负半周将被削底；若工o作点偏低，则易产生截止失真，即 u 的正半周被削顶（一般截止失真不如饱和失o真明显）。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大电路的输入端加入一定的输入电压 u，并检查输出电压iu 的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。o还应说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言。若输入信号幅度很小，则即使工作点较高或较低也不一定会出现失真。所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。若须满足较大信号幅度的要求，则静态工作点最好尽量靠近输出特性曲线上交流负载线的中点，如图 Q 点，使静态 V 大致等于电源电压的一半。这样CE可使交流信号输入时，工作点 Q 沿着交流负载线向上或向下移动较大范围，使得输出电压的动态范围大致在 2V 范围内变化，从而获得较大的输出电压幅度,CEQ且波形上下对称。实际工作中往往通过调节基极偏置电阻的大小，观察输出波形的变化。当输入电阻逐渐放大时，若要输出波形正、负同时出现削波现象，即表明此时放大电路的静态工作...
