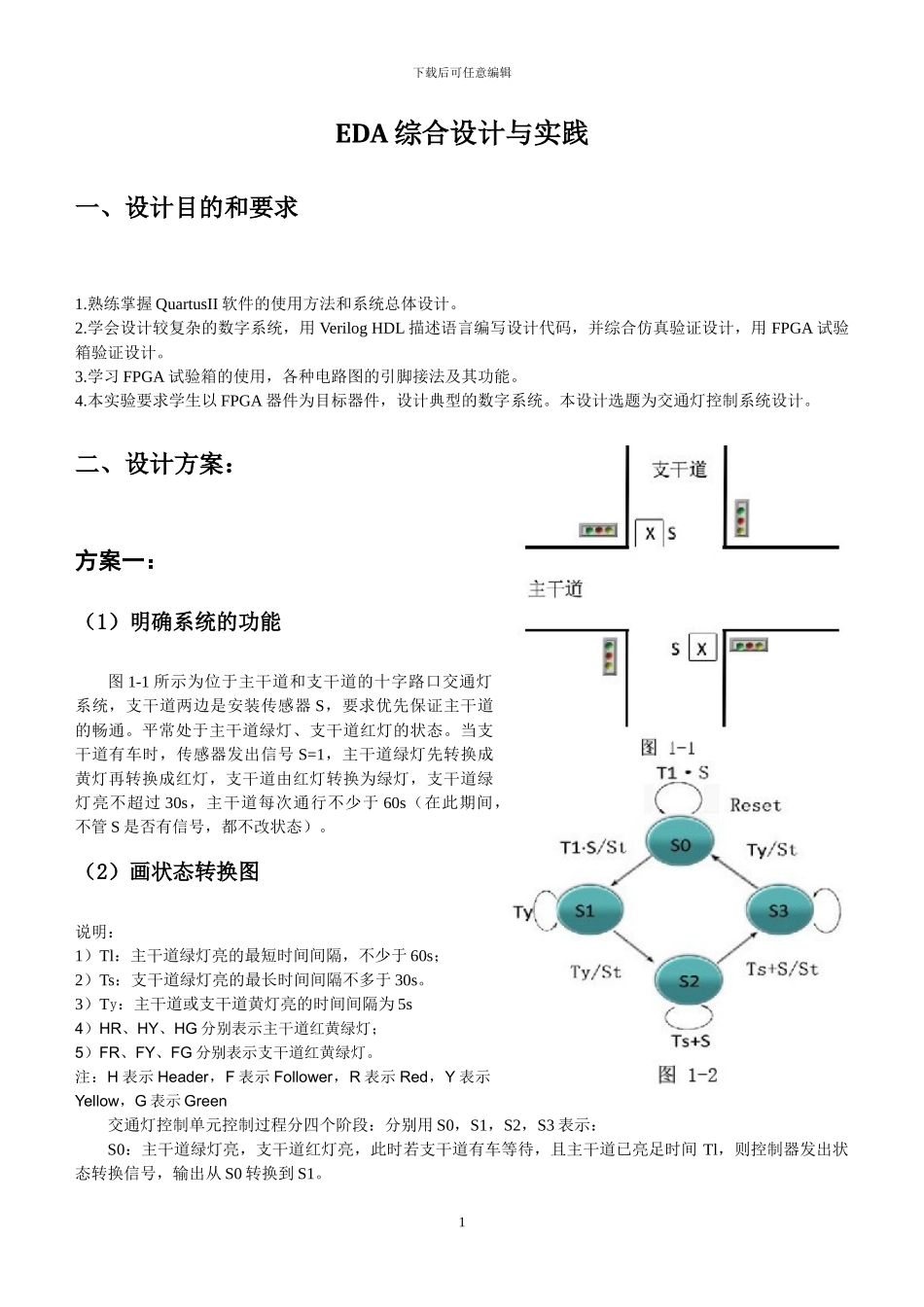

下载后可任意编辑EDA 综合设计与实践一、设计目的和要求1
熟练掌握 QuartusII 软件的使用方法和系统总体设计
学会设计较复杂的数字系统，用 Verilog HDL 描述语言编写设计代码，并综合仿真验证设计，用 FPGA 试验箱验证设计
学习 FPGA 试验箱的使用，各种电路图的引脚接法及其功能
本实验要求学生以 FPGA 器件为目标器件，设计典型的数字系统
本设计选题为交通灯控制系统设计
二、设计方案：方案一：（1）明确系统的功能图 1-1 所示为位于主干道和支干道的十字路口交通灯系统，支干道两边是安装传感器 S，要求优先保证主干道的畅通
平常处于主干道绿灯、支干道红灯的状态
当支干道有车时，传感器发出信号 S=1，主干道绿灯先转换成黄灯再转换成红灯，支干道由红灯转换为绿灯，支干道绿灯亮不超过 30s，主干道每次通行不少于 60s（在此期间，不管 S 是否有信号，都不改状态）
（2）画状态转换图说明：1）Tl：主干道绿灯亮的最短时间间隔，不少于 60s；2）Ts：支干道绿灯亮的最长时间间隔不多于 30s
3）Ty：主干道或支干道黄灯亮的时间间隔为 5s4）HR、HY、HG 分别表示主干道红黄绿灯；5）FR、FY、FG 分别表示支干道红黄绿灯
注：H 表示 Header，F 表示 Follower，R 表示 Red，Y 表示Yellow，G 表示 Green交通灯控制单元控制过程分四个阶段：分别用 S0，S1，S2，S3 表示：S0：主干道绿灯亮，支干道红灯亮，此时若支干道有车等待，且主干道已亮足时间 Tl，则控制器发出状态转换信号，输出从 S0 转换到 S1

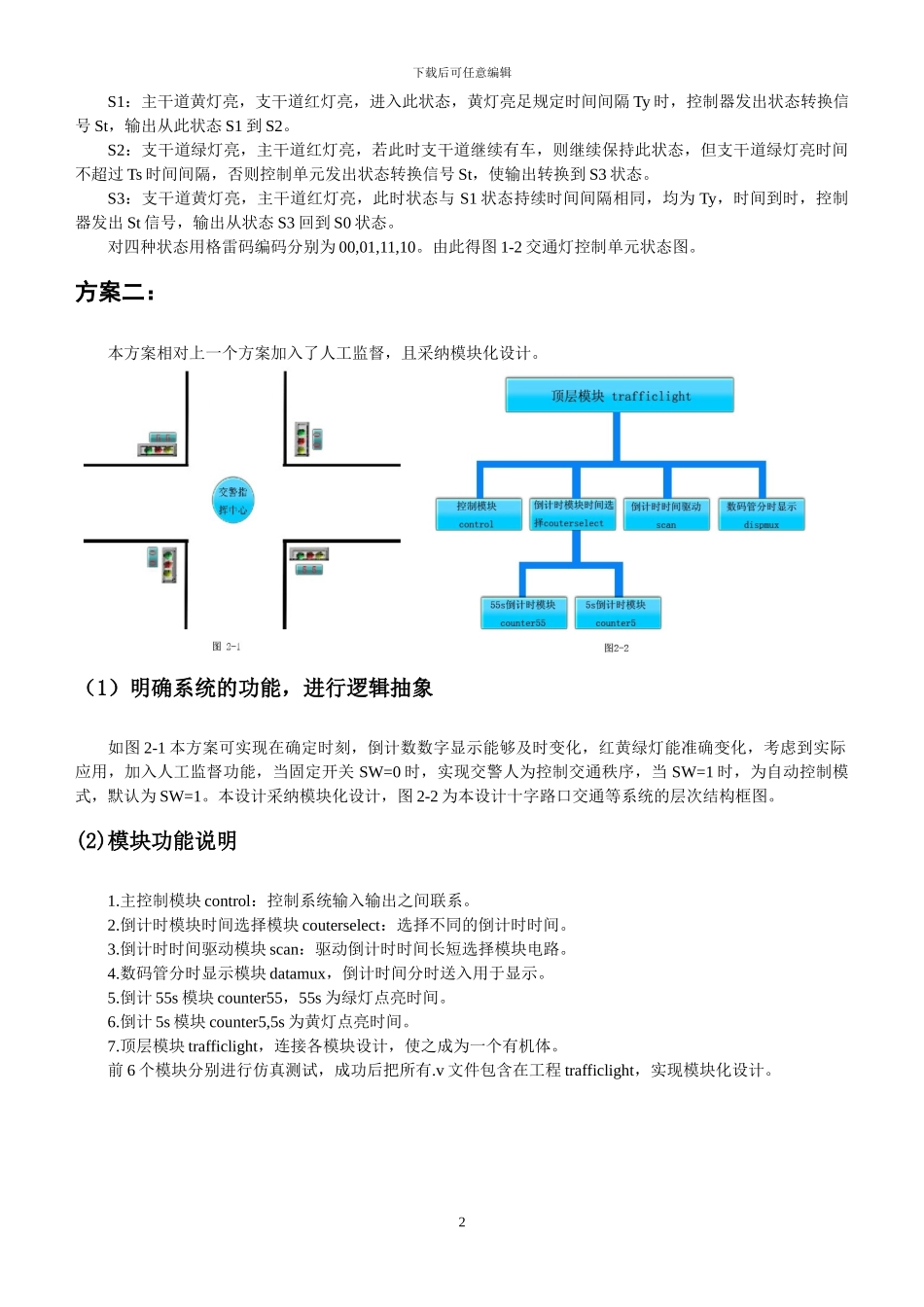

1下载后可任意编辑S1：主干道黄灯亮，支干道红灯亮，进入此状态，黄灯亮足规定时间间隔 Ty 时，控制器发出状态转换信号 St，输出从此状态 S1 到 S2
S2：支干道绿灯亮，主干道红灯亮，若此时
