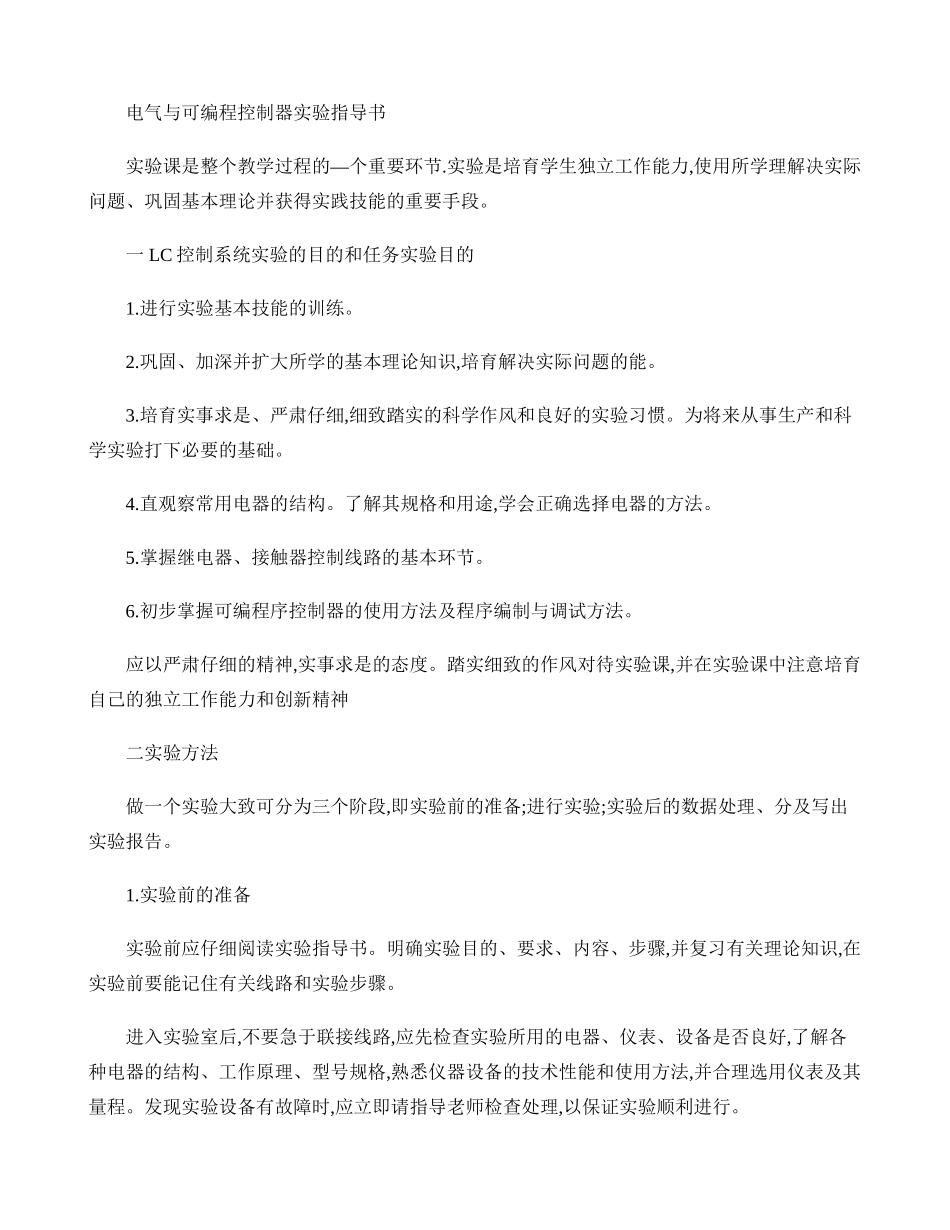

电气与可编程控制器实验指导书—实验课是整个教学过程的个重要环节.实验是培育学生独立工作能力,使用所学理解决实际问题、巩固基本理论并获得实践技能的重要手段。 一 LC 控制系统实验的目的和任务实验目的1.进行实验基本技能的训练。2.巩固、加深并扩大所学的基本理论知识,培育解决实际问题的能。3.培育实事求是、严肃仔细,细致踏实的科学作风和良好的实验习惯。为将来从事生产和科学实验打下必要的基础。4.直观察常用电器的结构。了解其规格和用途,学会正确选择电器的方法。5.掌握继电器、接触器控制线路的基本环节。6.初步掌握可编程序控制器的使用方法及程序编制与调试方法。应以严肃仔细的精神,实事求是的态度。踏实细致的作风对待实验课,并在实验课中注意培育自己的独立工作能力和创新精神二实验方法做一个实验大致可分为三个阶段,即实验前的准备;进行实验;实验后的数据处理、分及写出实验报告。1.实验前的准备实验前应仔细阅读实验指导书。明确实验目的、要求、内容、步骤,并复习有关理论知识,在实验前要能记住有关线路和实验步骤。进入实验室后,不要急于联接线路,应先检查实验所用的电器、仪表、设备是否良好,了解各种电器的结构、工作原理、型号规格,熟悉仪器设备的技术性能和使用方法,并合理选用仪表及其量程。发现实验设备有故障时,应立即请指导老师检查处理,以保证实验顺利进行。2. 联接实验电路接线前合理安排电器、仪表的位置,通常以便于操作和观测读数为原则。各电器相互间距离应适当,以联线整齐美观并便于检查为准。主令控制电器应安装在便于操作的位置。联接导线的截面积应按回路电流大小合理选用,其长度要适当。每个联接点联接线不得多余两根。电器接点“”上垫片为 瓦片式 时,联接导线只需要去掉绝缘层,导体部分直接插入即可,当垫片为圆形时,导体部分需要顺时针方向打圆圈,然后将螺钉拧紧,下允许有松脱或接触不良的情况,以免通电后产生火花或断路现象。联接导线裸露部分不宜过长。以免相邻两相间造成短路,产生不必要的故障。联接电路完成后,应全面检查,认为无误后,请指导老师检查后,方可通电实验。在接线中,要掌握一般的控制规律,例如先串联后并联;先主电路后控制电路;先控制接点,后保护接点,最后接控制线圈等。3.观察与记录观察实验中各种现象或记录实验数据是整个实验过程中最主要的步骤,必须仔细对待。进行特性实验时,应注意仪表极性及量程。检测数据时,在特性曲线弯曲部分应多选几个点,而在线性部分时则可少取几个点...
