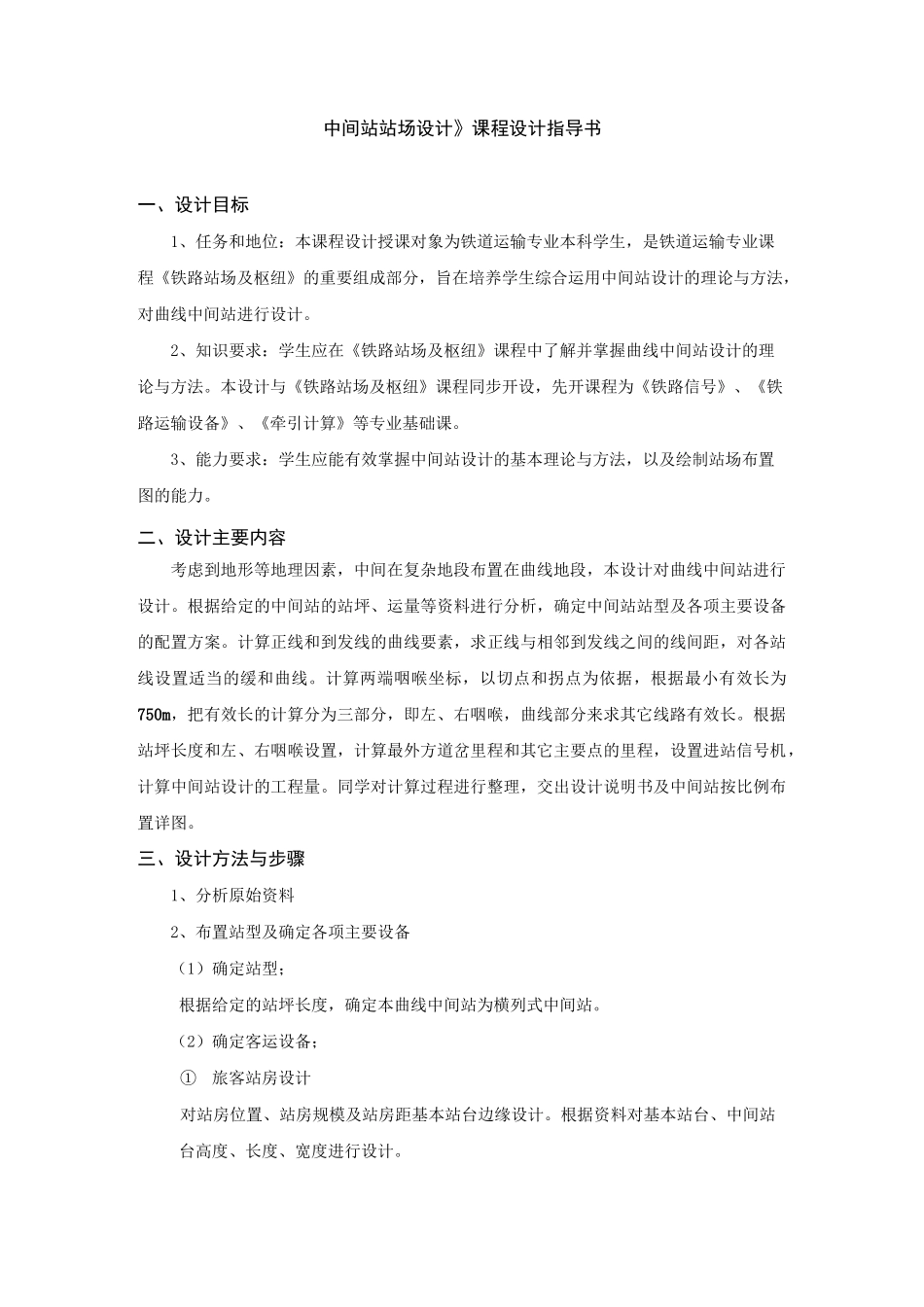

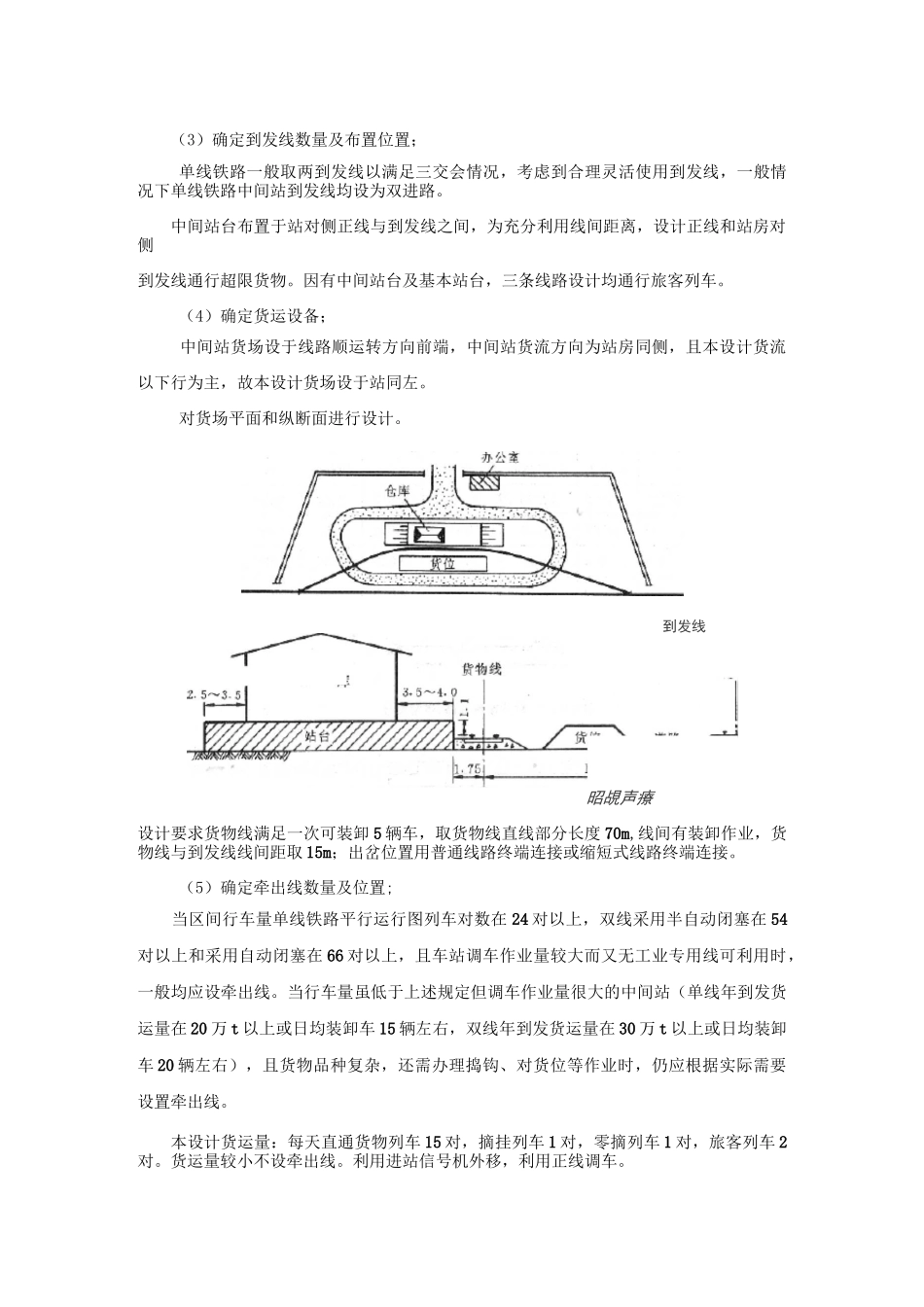

中间站站场设计》课程设计指导书一、设计目标1、任务和地位：本课程设计授课对象为铁道运输专业本科学生，是铁道运输专业课程《铁路站场及枢纽》的重要组成部分，旨在培养学生综合运用中间站设计的理论与方法，对曲线中间站进行设计。2、知识要求：学生应在《铁路站场及枢纽》课程中了解并掌握曲线中间站设计的理论与方法。本设计与《铁路站场及枢纽》课程同步开设，先开课程为《铁路信号》、《铁路运输设备》、《牵引计算》等专业基础课。3、能力要求：学生应能有效掌握中间站设计的基本理论与方法，以及绘制站场布置图的能力。二、设计主要内容考虑到地形等地理因素，中间在复杂地段布置在曲线地段，本设计对曲线中间站进行设计。根据给定的中间站的站坪、运量等资料进行分析，确定中间站站型及各项主要设备的配置方案。计算正线和到发线的曲线要素，求正线与相邻到发线之间的线间距，对各站线设置适当的缓和曲线。计算两端咽喉坐标，以切点和拐点为依据，根据最小有效长为750m，把有效长的计算分为三部分，即左、右咽喉，曲线部分来求其它线路有效长。根据站坪长度和左、右咽喉设置，计算最外方道岔里程和其它主要点的里程，设置进站信号机，计算中间站设计的工程量。同学对计算过程进行整理，交出设计说明书及中间站按比例布置详图。三、设计方法与步骤1、分析原始资料2、布置站型及确定各项主要设备（1）确定站型；根据给定的站坪长度，确定本曲线中间站为横列式中间站。（2）确定客运设备；①旅客站房设计对站房位置、站房规模及站房距基本站台边缘设计。根据资料对基本站台、中间站台高度、长度、宽度进行设计。（3）确定到发线数量及布置位置；单线铁路一般取两到发线以满足三交会情况，考虑到合理灵活使用到发线，一般情况下单线铁路中间站到发线均设为双进路。中间站台布置于站对侧正线与到发线之间，为充分利用线间距离，设计正线和站房对侧到发线通行超限货物。因有中间站台及基本站台，三条线路设计均通行旅客列车。（4）确定货运设备；中间站货场设于线路顺运转方向前端，中间站货流方向为站房同侧，且本设计货流以下行为主，故本设计货场设于站同左。对货场平面和纵断面进行设计。到发线昭覘声療设计要求货物线满足一次可装卸 5 辆车，取货物线直线部分长度 70m,线间有装卸作业，货物线与到发线线间距取 15m；出岔位置用普通线路终端连接或缩短式线路终端连接。（5）确定牵出线数量及位置;当区间行车量单线铁路平行运行图列车对...
