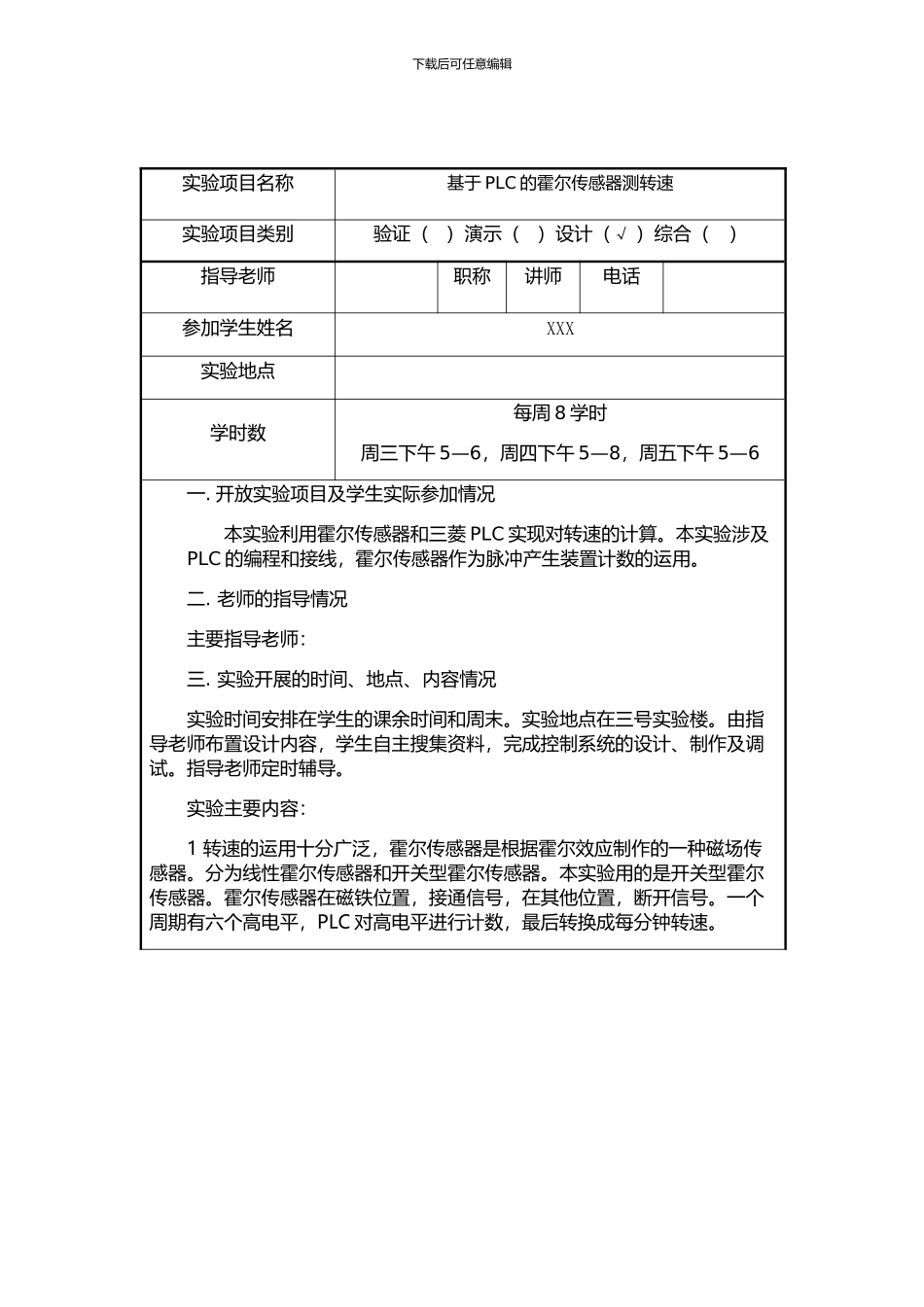

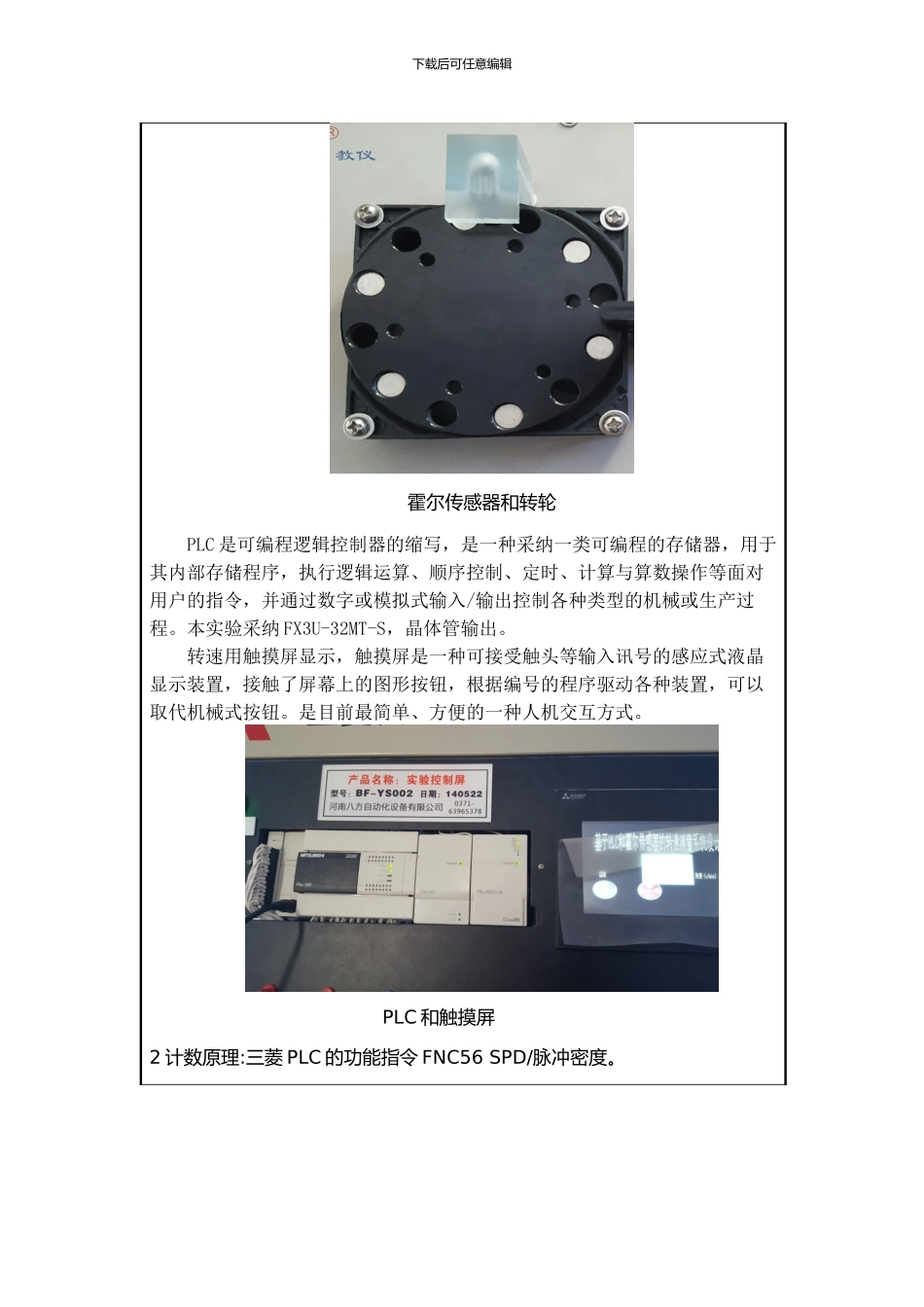

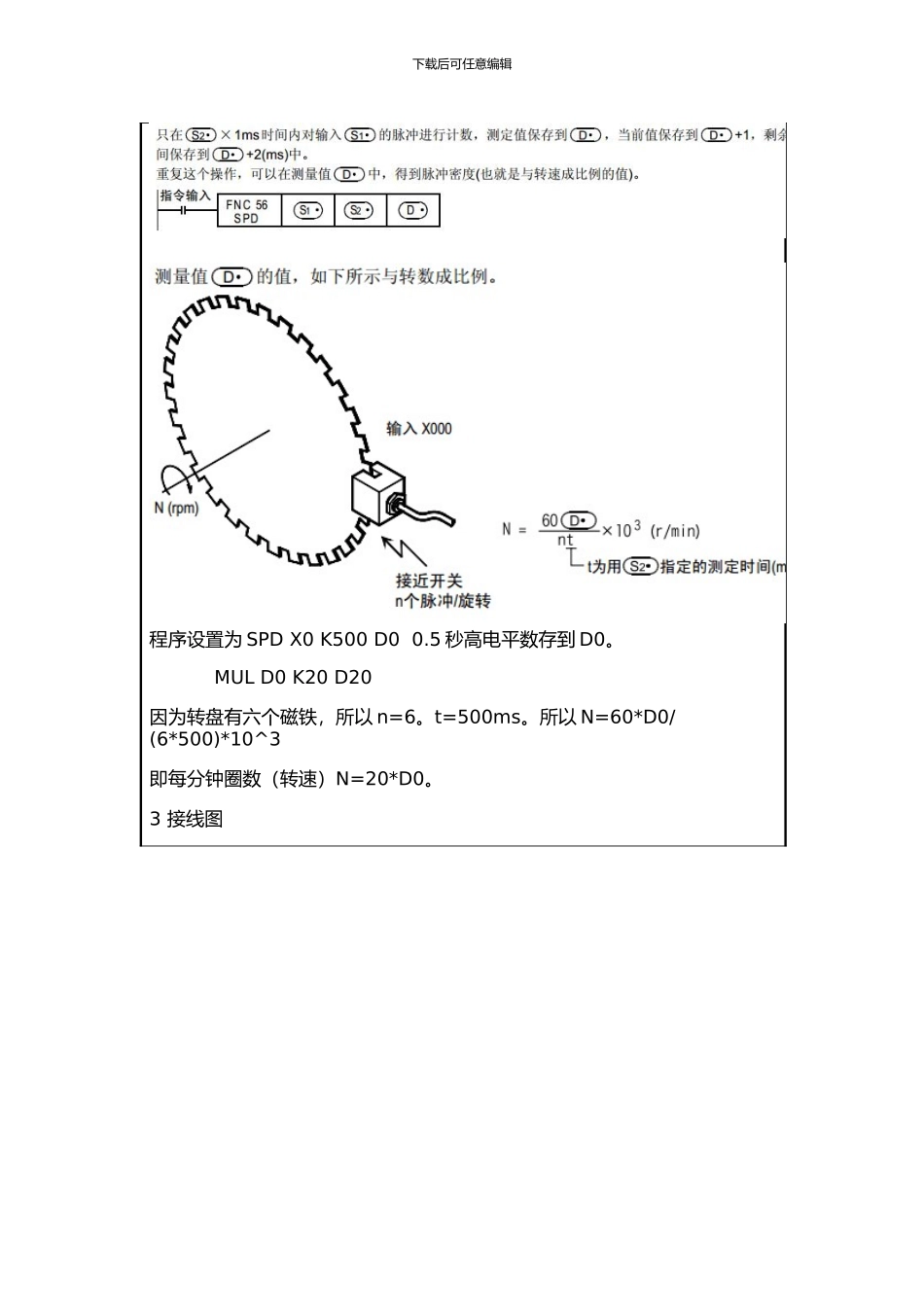

下载后可任意编辑实验项目名称基于 PLC 的霍尔传感器测转速实验项目类别验证（ ）演示（ ）设计（√ ）综合（ ）指导老师职称讲师电话参加学生姓名XXX实验地点学时数每周 8 学时周三下午 5—6，周四下午 5—8，周五下午 5—6一. 开放实验项目及学生实际参加情况本实验利用霍尔传感器和三菱 PLC 实现对转速的计算。本实验涉及PLC 的编程和接线，霍尔传感器作为脉冲产生装置计数的运用。二. 老师的指导情况主要指导老师：三. 实验开展的时间、地点、内容情况实验时间安排在学生的课余时间和周末。实验地点在三号实验楼。由指导老师布置设计内容，学生自主搜集资料，完成控制系统的设计、制作及调试。指导老师定时辅导。实验主要内容：1 转速的运用十分广泛，霍尔传感器是根据霍尔效应制作的一种磁场传感器。分为线性霍尔传感器和开关型霍尔传感器。本实验用的是开关型霍尔传感器。霍尔传感器在磁铁位置，接通信号，在其他位置，断开信号。一个周期有六个高电平，PLC 对高电平进行计数，最后转换成每分钟转速。下载后可任意编辑霍尔传感器和转轮PLC 是可编程逻辑控制器的缩写，是一种采纳一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计算与算数操作等面对用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。本实验采纳 FX3U-32MT-S，晶体管输出。转速用触摸屏显示，触摸屏是一种可接受触头等输入讯号的感应式液晶显示装置，接触了屏幕上的图形按钮，根据编号的程序驱动各种装置，可以取代机械式按钮。是目前最简单、方便的一种人机交互方式。PLC 和触摸屏2 计数原理:三菱 PLC 的功能指令 FNC56 SPD/脉冲密度。下载后可任意编辑程序设置为 SPD X0 K500 D0 0.5 秒高电平数存到 D0。 MUL D0 K20 D20 因为转盘有六个磁铁，所以 n=6。t=500ms。所以 N=60*D0/(6*500)*10^3即每分钟圈数（转速）N=20*D0。3 接线图下载后可任意编辑外部电路图外部接线 4 PLC 程序输入X0霍尔传感器信号X2启动X4停止输出Y14中间继电器线圈下载后可任意编辑PLC 梯形图程序流程图下载后可任意编辑四. 项目的创新点和特色项目利用霍尔传感器，PLC 作为控制中心，实现了对转速的显示，使学生对 PLC 控制系统有了直观认识，为进一步设计复杂控制系统打下基础。五. 项目取得的成果、发表论文及其他相关资料学生提交了实验作品，实物照片如下：学生提交了实验作品及实验报告。六....
