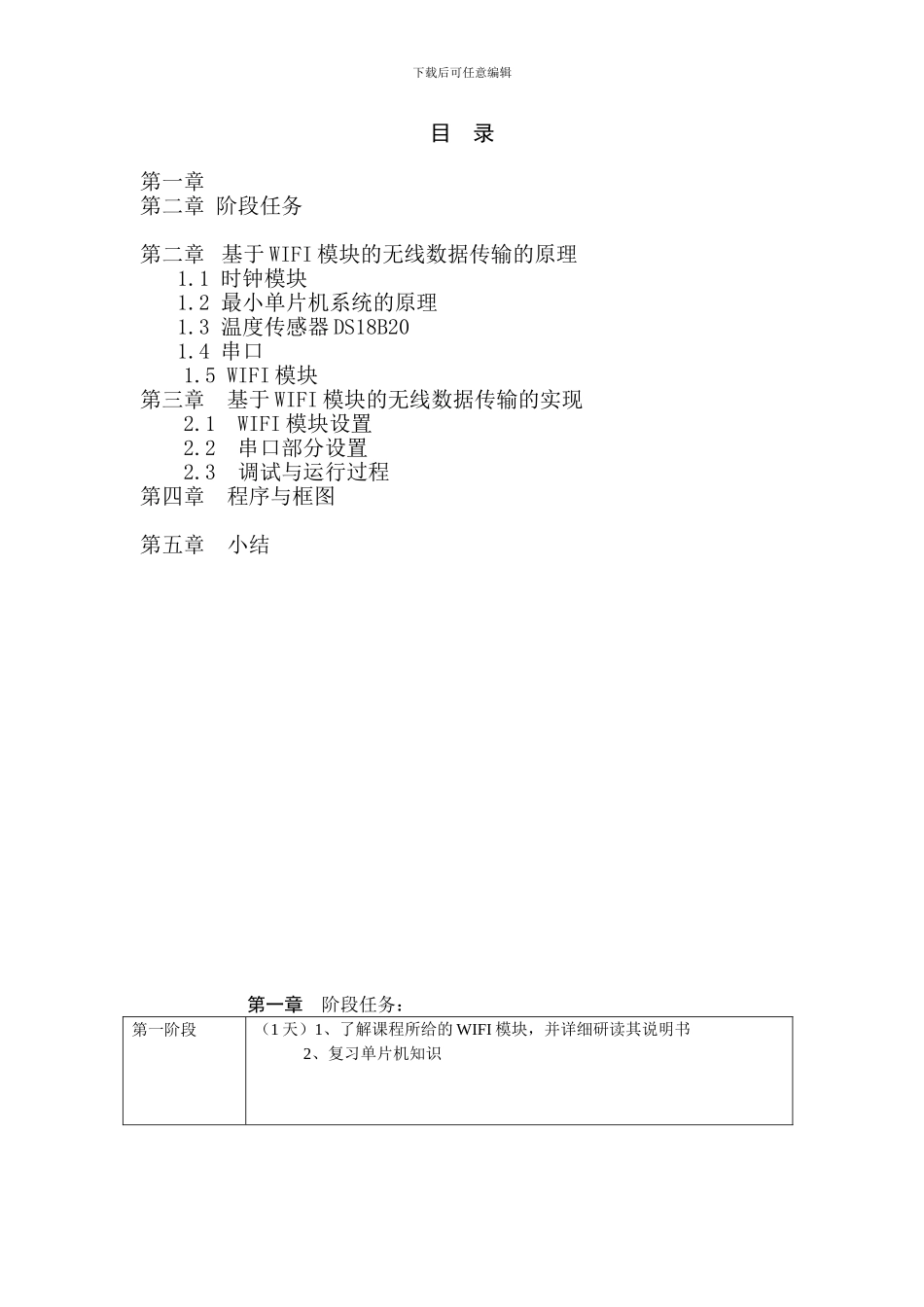

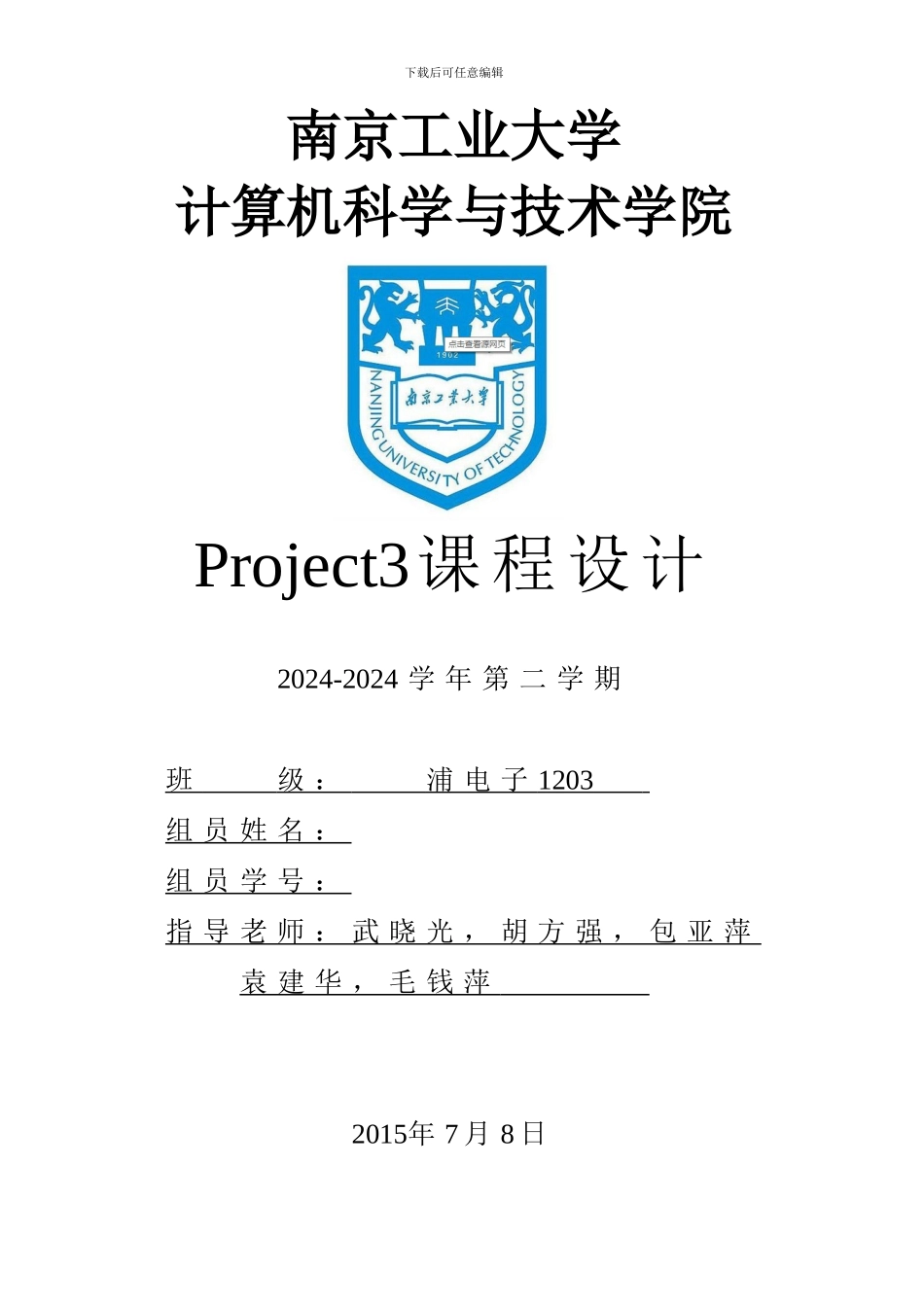

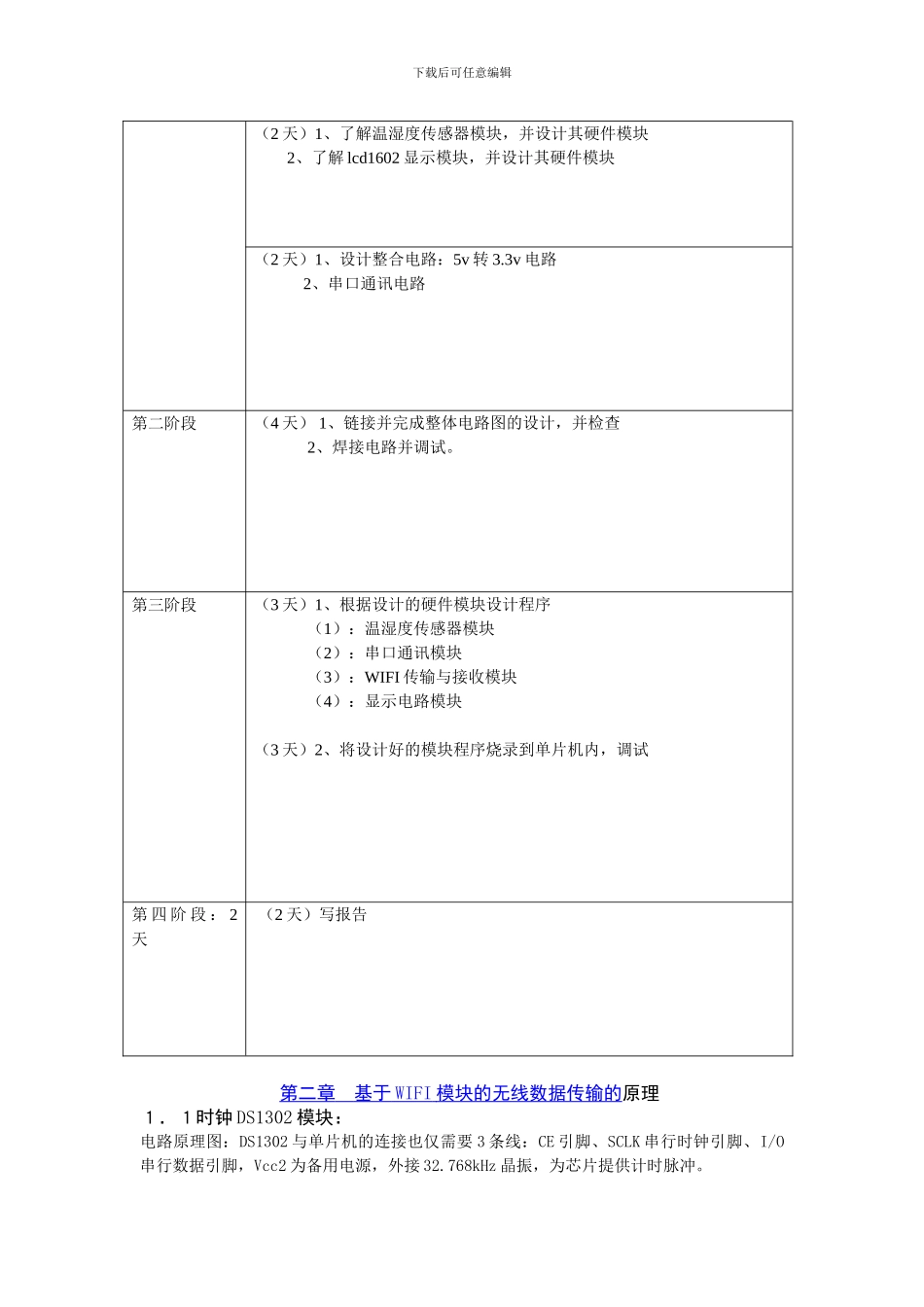

下载后可任意编辑南京工业大学计算机科学与技术学院Project3课程设计2024-2024 学 年 第 二 学 期 班 级 : 浦 电 子 1203 组 员 姓 名 : 组 员 学 号 : 指 导 老 师 : 武 晓 光 , 胡 方 强 , 包 亚 萍 袁 建 华 , 毛 钱 萍 2015年 7 月 8 日下载后可任意编辑目 录第一章 第二章 阶段任务第二章 基于 WIFI 模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器 DS18B201.4 串口 1.5 WIFI 模块第三章 基于 WIFI 模块的无线数据传输的实现 2.1 WIFI 模块设置 2.2 串口部分设置 2.3 调试与运行过程第四章 程序与框图第五章 小结 第一章 阶段任务:第一阶段(1 天)1、了解课程所给的 WIFI 模块,并详细研读其说明书 2、复习单片机知识下载后可任意编辑(2 天)1、了解温湿度传感器模块,并设计其硬件模块 2、了解 lcd1602 显示模块,并设计其硬件模块(2 天)1、设计整合电路:5v 转 3.3v 电路 2、串口通讯电路第二阶段(4 天) 1、链接并完成整体电路图的设计,并检查 2、焊接电路并调试。第三阶段(3 天)1、根据设计的硬件模块设计程序 (1):温湿度传感器模块 (2):串口通讯模块 (3):WIFI 传输与接收模块 (4):显示电路模块 (3 天)2、将设计好的模块程序烧录到单片机内,调试第 四 阶 段 : 2天 (2 天)写报告 第二章 基于 WIFI 模块的无线数据传输的 原理1.1时钟 DS1302 模块:电路原理图:DS1302 与单片机的连接也仅需要 3 条线:CE 引脚、SCLK 串行时钟引脚、I/O串行数据引脚,Vcc2 为备用电源,外接 32.768kHz 晶振,为芯片提供计时脉冲。下载后可任意编辑读写时序说明:DS1302 是 SPI 总线驱动方式。它不仅要向寄存器写入控制字,还需要读取相应寄存器的数据。控制字总是从最低位开始输出。在控制字指令输入后的下一个 SCLK 时钟的上升沿时,数据被写入 DS1302,数据输入从最低位(0 位)开始。同样,在紧跟 8 位的控制字指令后的下一个 SCLK 脉冲的下降沿,读出 DS1302的数据,读出的数据也是从最低位到最高位。数据读写时序如图下载后可任意编辑1.2单片机最小系统的原理:下载后可任意编辑说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST 脚将会出现高电平,并且,这个高电平持续的时间由电路...
