实验三FIR滤波器的DSP实验报告

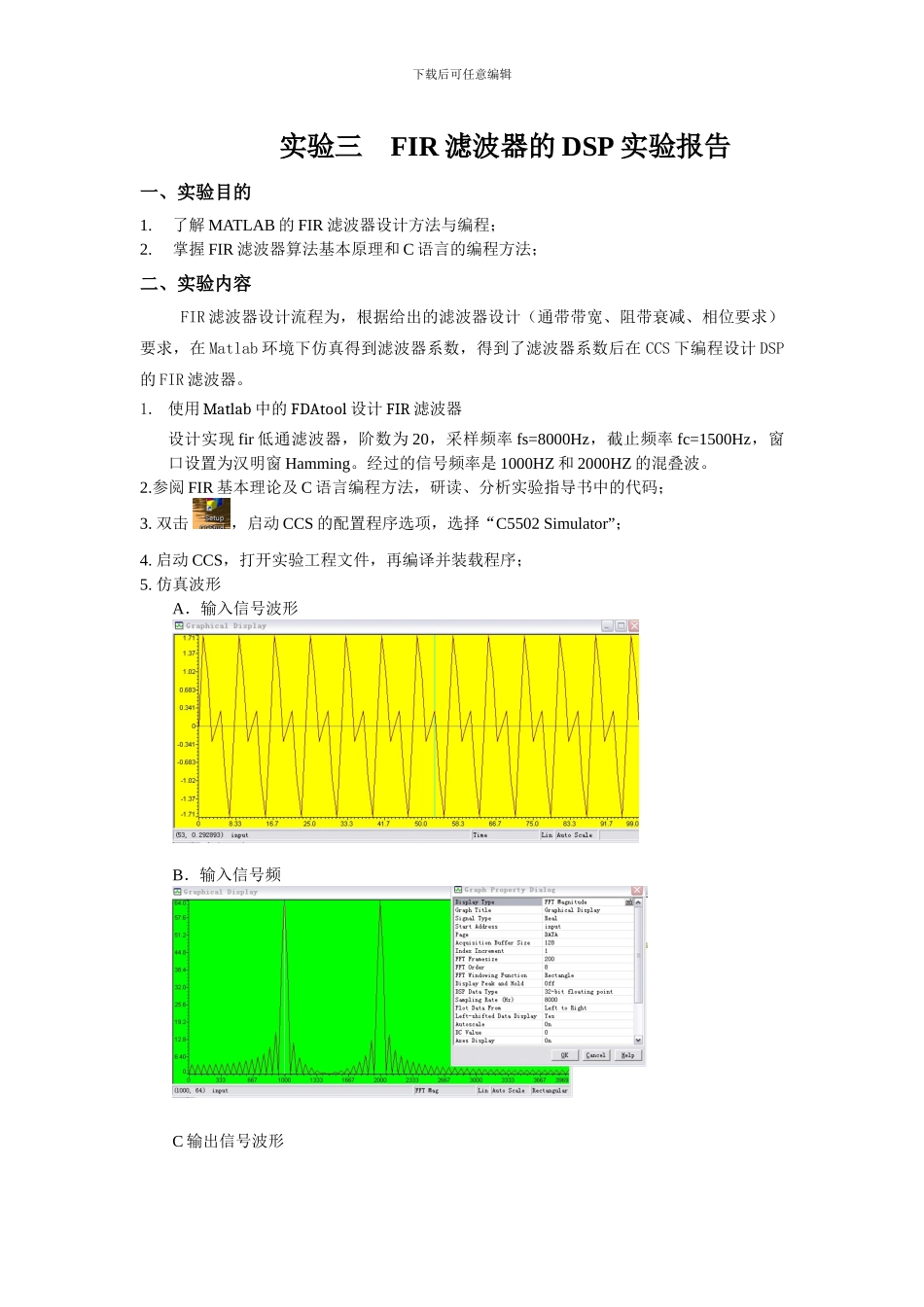

实验三FIR滤波器的DSP实验报告_第1页
1/6

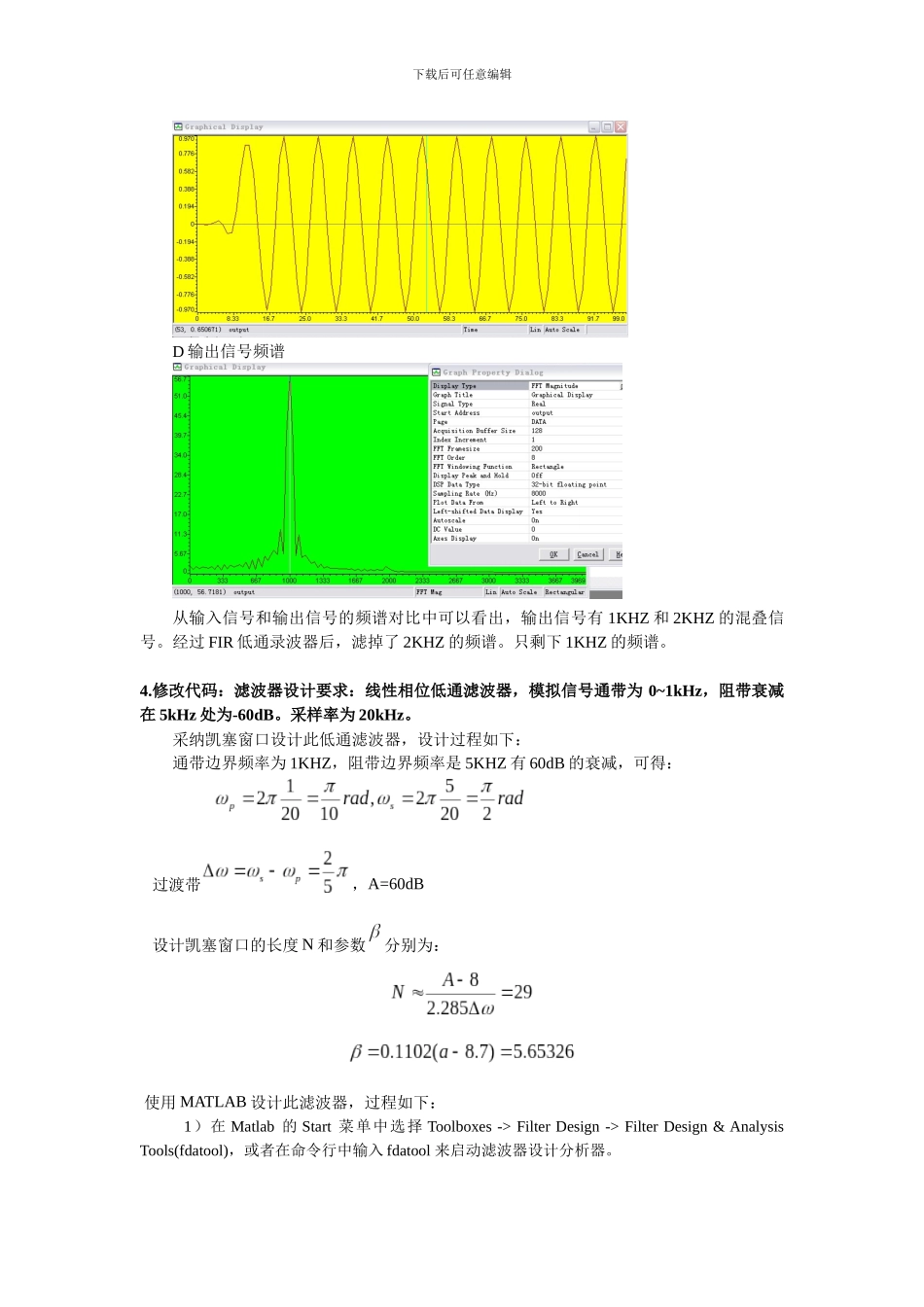

实验三FIR滤波器的DSP实验报告_第2页
2/6

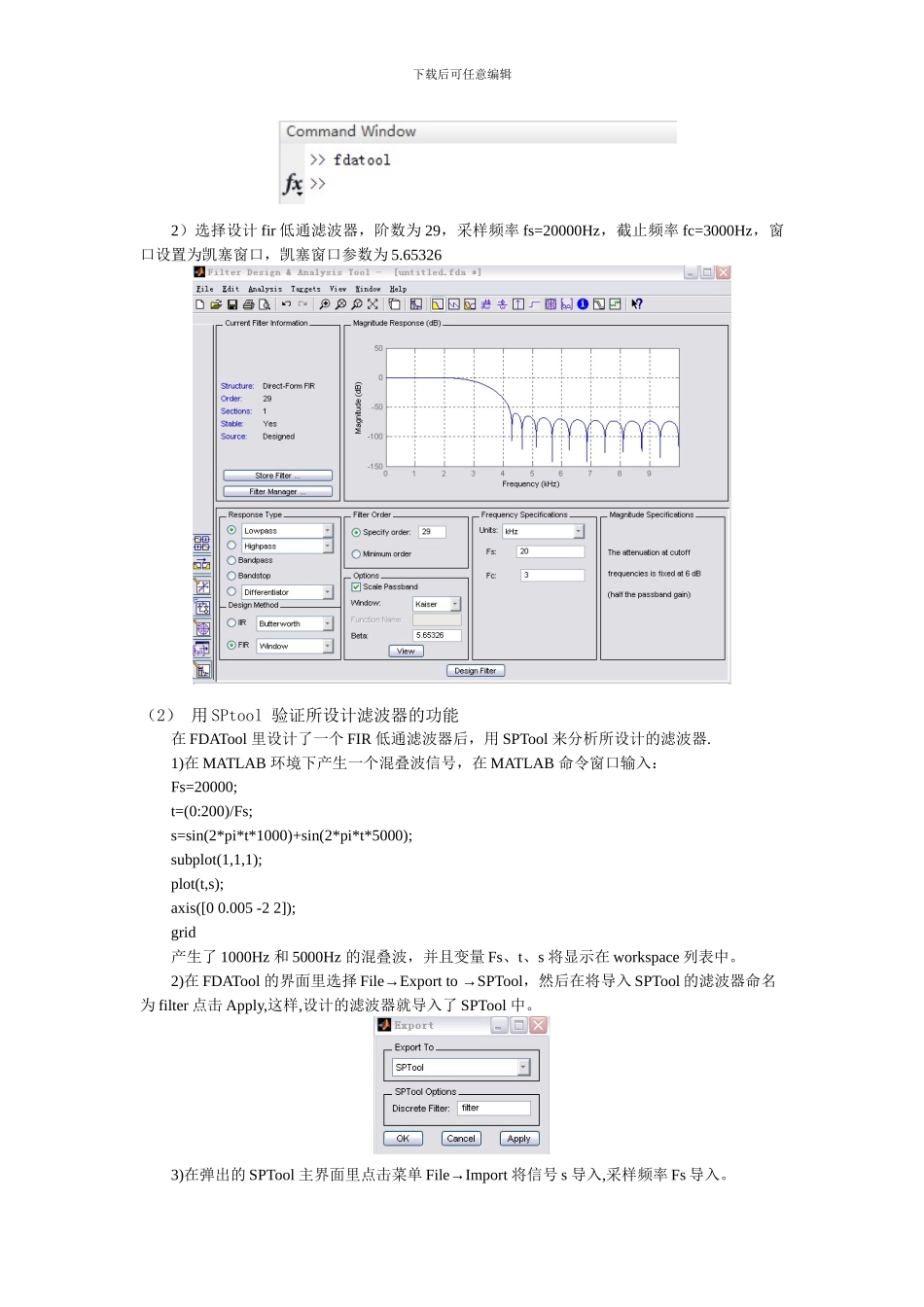

实验三FIR滤波器的DSP实验报告_第3页
3/6
下载后可任意编辑实验三 FIR 滤波器的 DSP 实验报告一、实验目的1.了解 MATLAB 的 FIR 滤波器设计方法与编程; 2.掌握 FIR 滤波器算法基本原理和 C 语言的编程方法;二、实验内容FIR 滤波器设计流程为,根据给出的滤波器设计(通带带宽、阻带衰减、相位要求)要求,在 Matlab 环境下仿真得到滤波器系数,得到了滤波器系数后在 CCS 下编程设计 DSP的 FIR 滤波器。1. 使用 Matlab 中的 FDAtool 设计 FIR 滤波器设计实现 fir 低通滤波器,阶数为 20,采样频率 fs=8000Hz,截止频率 fc=1500Hz,窗口设置为汉明窗 Hamming。经过的信号频率是 1000HZ 和 2000HZ 的混叠波。2.参阅 FIR 基本理论及 C 语言编程方法,研读、分析实验指导书中的代码;3. 双击,启动 CCS 的配置程序选项,选择“C5502 Simulator”;4. 启动 CCS,打开实验工程文件,再编译并装载程序;5. 仿真波形A.输入信号波形B.输入信号频C 输出信号波形下载后可任意编辑D 输出信号频谱从输入信号和输出信号的频谱对比中可以看出,输出信号有 1KHZ 和 2KHZ 的混叠信号。经过 FIR 低通录波器后,滤掉了 2KHZ 的频谱。只剩下 1KHZ 的频谱。4.修改代码:滤波器设计要求:线性相位低通滤波器,模拟信号通带为 0~1kHz,阻带衰减在 5kHz 处为-60dB。采样率为 20kHz。采纳凯塞窗口设计此低通滤波器,设计过程如下:通带边界频率为 1KHZ,阻带边界频率是 5KHZ 有 60dB 的衰减,可得: 过渡带,A=60dB 设计凯塞窗口的长度 N 和参数分别为: 使用 MATLAB 设计此滤波器,过程如下: 1)在 Matlab 的 Start 菜单中选择 Toolboxes -> Filter Design -> Filter Design & Analysis Tools(fdatool),或者在命令行中输入 fdatool 来启动滤波器设计分析器。下载后可任意编辑2)选择设计 fir 低通滤波器,阶数为 29,采样频率 fs=20000Hz,截止频率 fc=3000Hz,窗口设置为凯塞窗口,凯塞窗口参数为 5.65326(2) 用 SPtool 验证所设计滤波器的功能在 FDATool 里设计了一个 FIR 低通滤波器后,用 SPTool 来分析所设计的滤波器.1)在 MATLAB 环境下产生一个混叠波信号,在 MATLAB 命令窗口输入:Fs=20000;t=(0:200)/Fs;s=sin(2*pi*t*1000)+sin(2*pi*t*5000);subplot(1,1,1);plot(t,s);axis([0 0.005 -2 2]);grid产生了 1000Hz 和 5000Hz 的混叠波,并且变量 Fs、t、s 将显示在 work...
