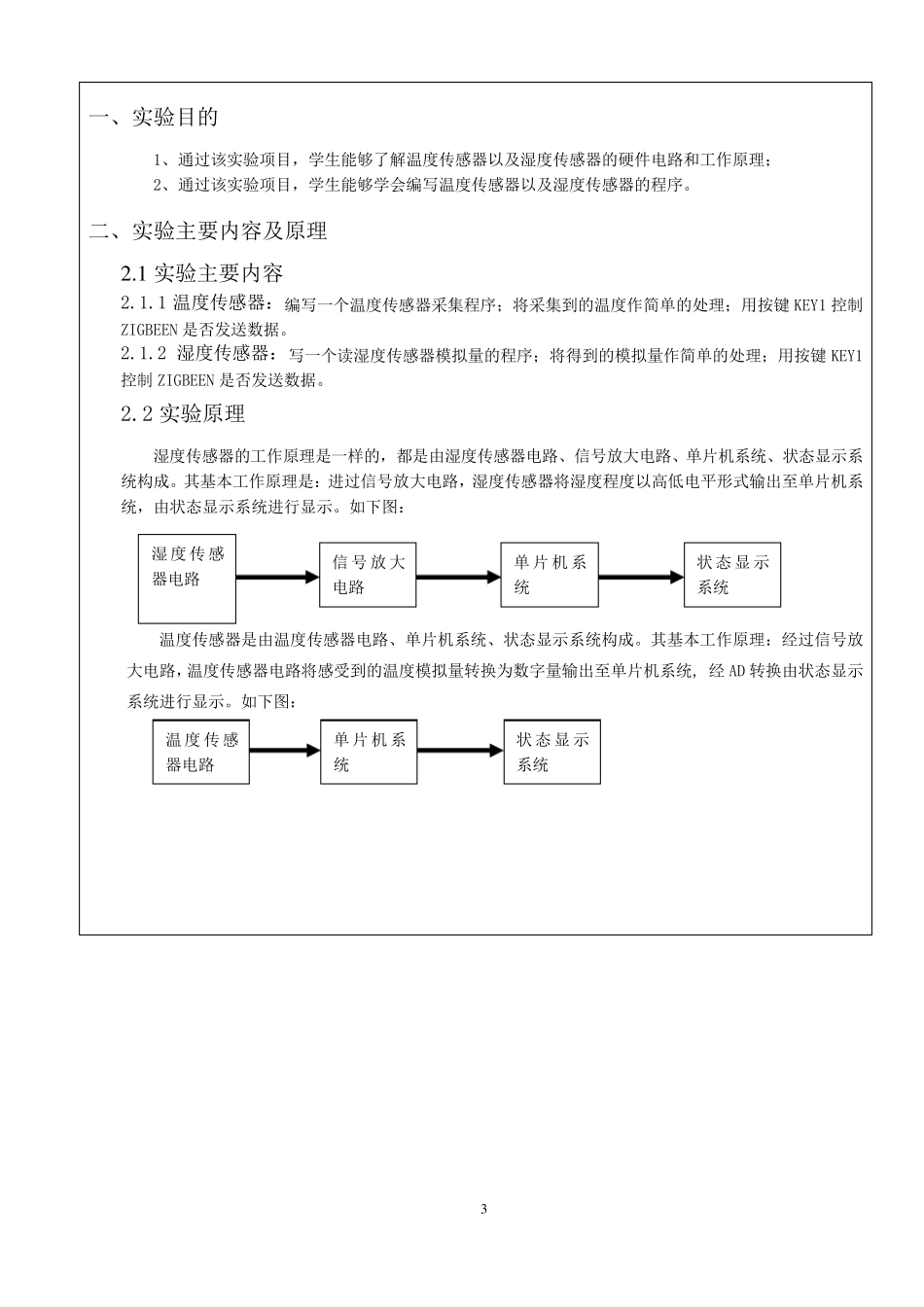

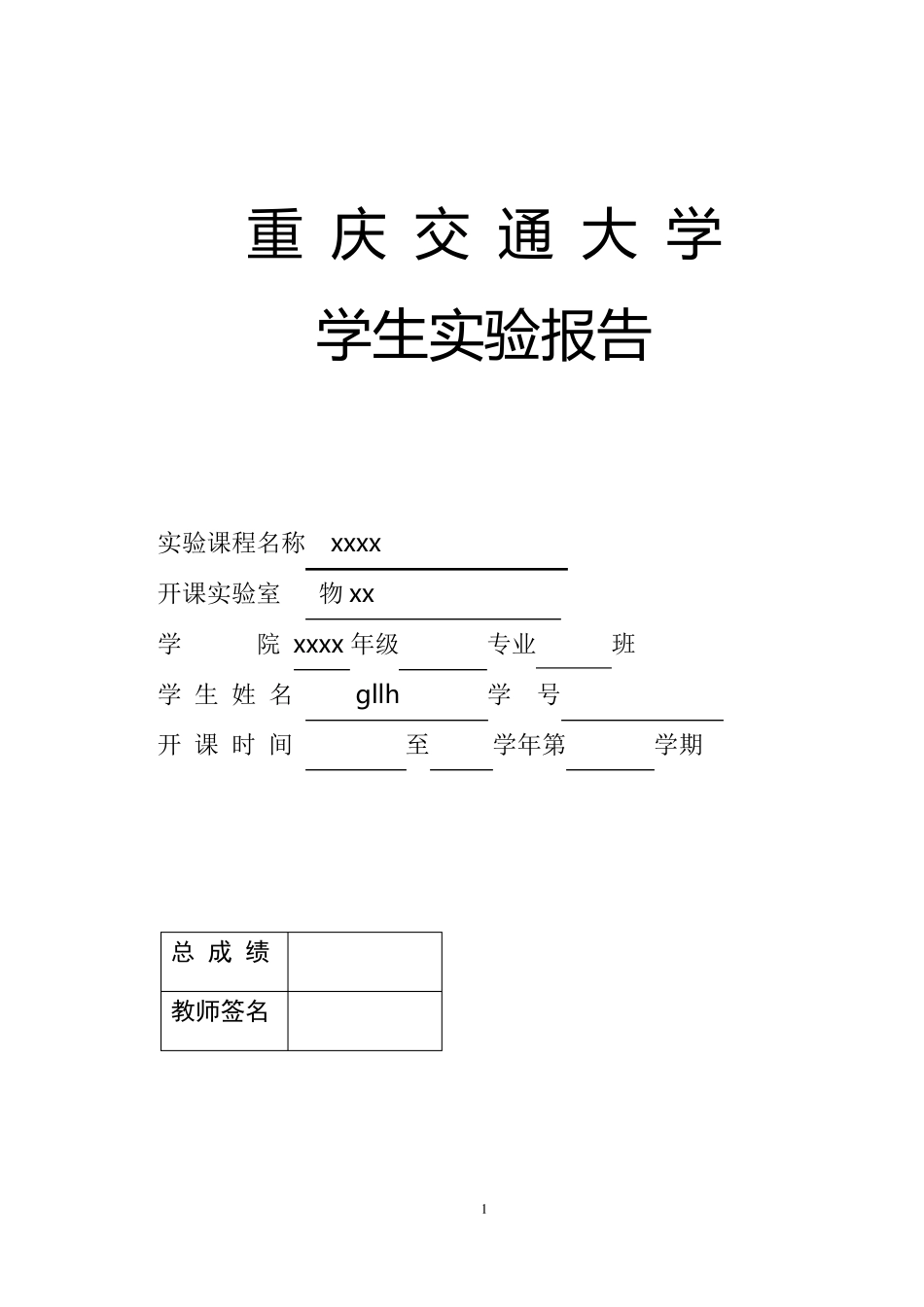

1 重 庆 交 通 大 学 学生实验报告 实验课程名称 xxxx 开课实验室 物xx 学 院 xxxx 年级 专业 班 学 生 姓 名 gllh 学 号 开 课 时 间 至 学年第 学期 总 成 绩 教师签名 2 实验项目名称 温度传感器、湿度传感器 教师评阅： 实验结果符合要求A□ B□ C□ D□； 实验过程原始记录（数据、图表、计算等）符合要求 A□ B□ C□ D□； 实验分析总结全面 A□ B□ C□ D□； 思考题实验结果A□ B□ C□ D□ 3 一、实验目的 1、通过该实验项目，学生能够了解温度传感器以及湿度传感器的硬件电路和工作原理； 2、通过该实验项目，学生能够学会编写温度传感器以及湿度传感器的程序。 二、实验主要内容及原理 2 .1 实验主要内容 2.1.1 温度传感器：编写一个温度传感器采集程序；将采集到的温度作简单的处理；用按键 KEY1 控制ZIGBEEN 是否发送数据。 2.1.2 湿度传感器：写一个读湿度传感器模拟量的程序；将得到的模拟量作简单的处理；用按键 KEY1控制 ZIGBEEN 是否发送数据。 2.2 实验原理 湿度传感器的工作原理是一样的，都是由湿度传感器电路、信号放大电路、单片机系统、状态显示系统构成。其基本工作原理是：进过信号放大电路，湿度传感器将湿度程度以高低电平形式输出至单片机系统，由状态显示系统进行显示。如下图： 温度传感器是由温度传感器电路、单片机系统、状态显示系统构成。其基本工作原理：经过信号放大电路，温度传感器电路将感受到的温度模拟量转换为数字量输出至单片机系统, 经 AD 转换由状态显示系统进行显示。如下图： 湿 度 传 感器电路 信 号 放 大电路 单 片 机 系统 状 态 显 示系统 温 度 传 感器电路 单 片 机 系统 状 态 显 示系统 4 三、实验器材 3.1 硬件部分 1、ZIGBEE 调试底板一个； 2、20PIN 转接线一条和带 USB 的 J-Link 仿真器一个； 3、转接板一个； 电源开关 电源 传感器C端口 指示灯 2 J-LINK接ZigBee_DEBU复位键 节点按键 拨码开关 ZigBe按键 红外发射 指示灯 1 ZigBee复位键 可调电阻 传感器A端口 传感器B端口 20PIN 转接线，另一端接转接板 上电指示灯 方口 USB 线，另一端连接电脑 10PIN 转接线接口 串口接口 20PIN 转接线接口 5 4、9～12V 电源适配器 2 个； 5、带普通 USB 线的 ZIGBEE 仿真器一个； 6、 智能网关一台； 电源（上）和状...
