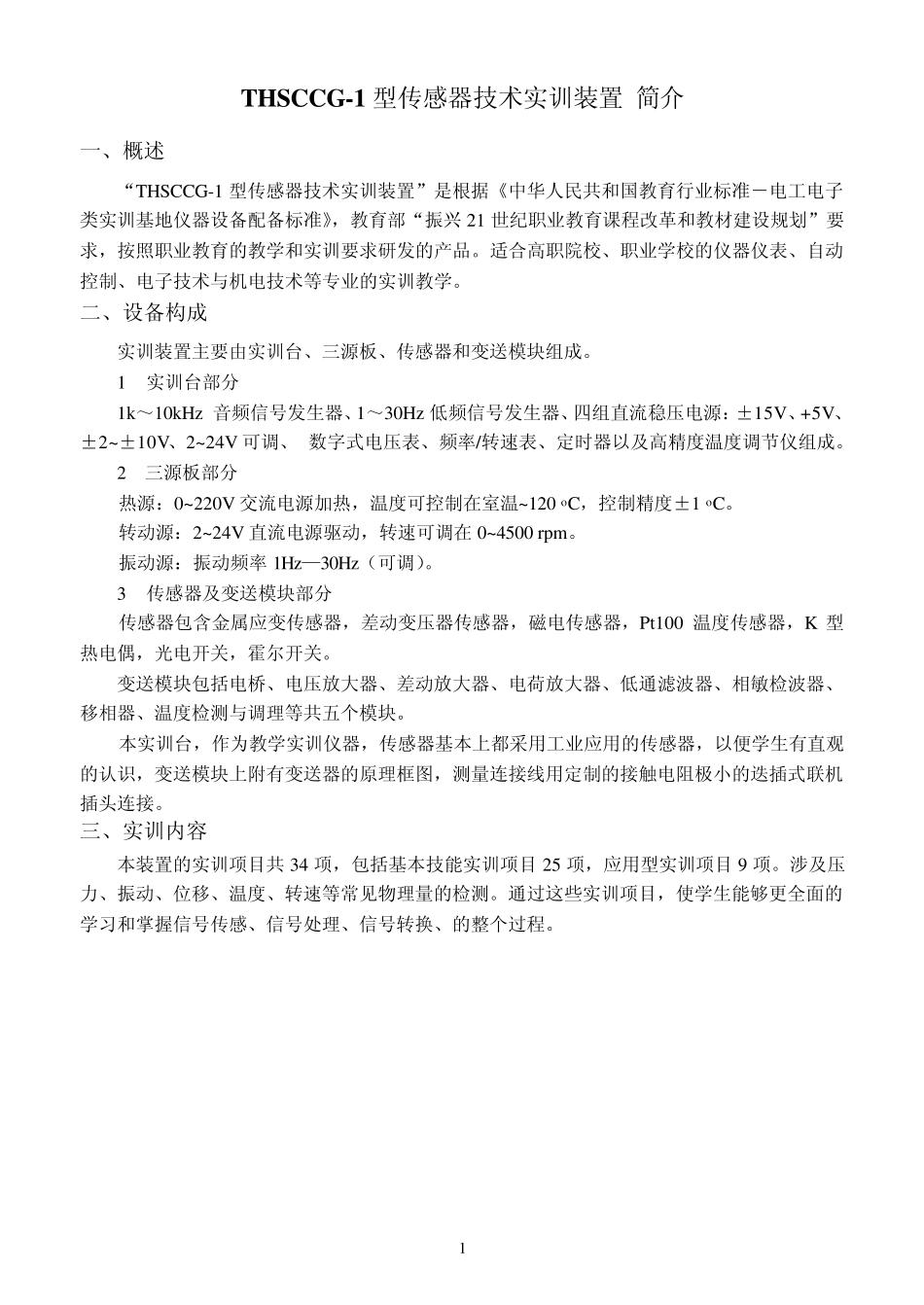

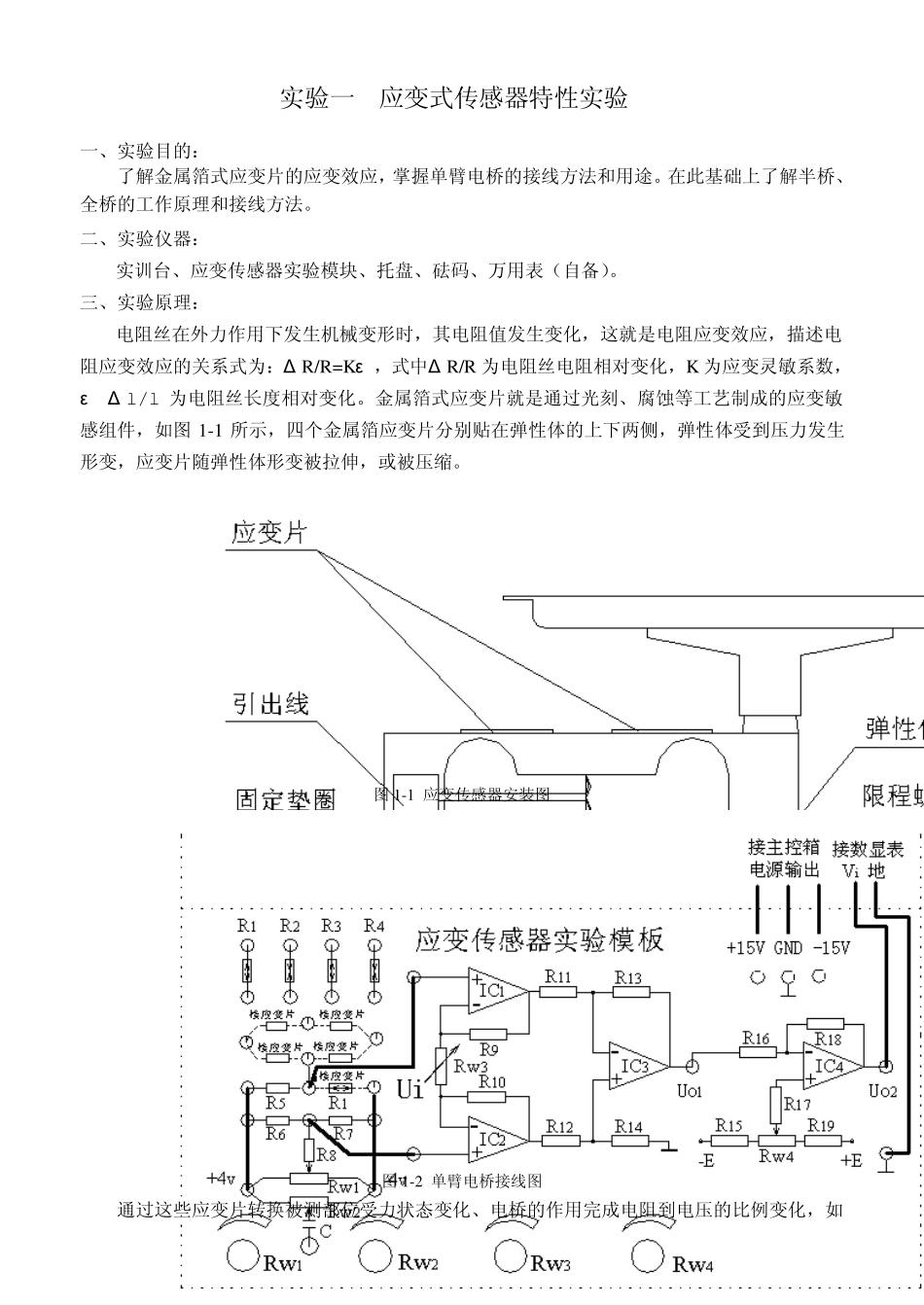

1 THSCCG-1 型传感器技术实训装置 简介 一、概述 “THSCCG-1 型传感器技术实训装置”是根据《中华人民共和国教育行业标准－电工电子类实训基地仪器设备配备标准》，教育部“振兴21 世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的仪器仪表、自动控制、电子技术与机电技术等专业的实训教学。 二、设备构成 实训装置主要由实训台、三源板、传感器和变送模块组成。 1. 实训台部分 1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、四组直流稳压电源：±15V、+5V、±2~±10V、2~24V 可调、 数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。 2. 三源板部分 热源：0~220V 交流电源加热，温度可控制在室温~120 oC，控制精度±1 oC。 转动源：2~24V 直流电源驱动，转速可调在 0~4500 rpm。 振动源：振动频率 1Hz—30Hz（可调）。 3. 传感器及变送模块部分 传感器包含金属应变传感器，差动变压器传感器，磁电传感器，Pt100 温度传感器，K 型热电偶，光电开关，霍尔开关。 变送模块包括电桥、电压放大器、差动放大器、电荷放大器、低通滤波器、相敏检波器、移相器、温度检测与调理等共五个模块。 本实训台，作为教学实训仪器，传感器基本上都采用工业应用的传感器，以便学生有直观的认识，变送模块上附有变送器的原理框图，测量连接线用定制的接触电阻极小的迭插式联机插头连接。 三、实训内容 本装置的实训项目共34 项，包括基本技能实训项目 25 项，应用型实训项目 9 项。涉及压力、振动、位移、温度、转速等常见物理量的检测。通过这些实训项目，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、的整个过程。 2 实验一 应变式传感器特性实验 一、实验目的： 了解金属箔式应变片的应变效应，掌握单臂电桥的接线方法和用途。在此基础上了解半桥、全桥的工作原理和接线方法。 二、实验仪器： 实训台、应变传感器实验模块、托盘、砝码、万用表（自备）。 三、实验原理： 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：Δ R/R=Kε ，式中Δ R/R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε =Δ l/l 为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图 1-1 所示，四个金属箔应变片分别贴在弹性体的上...
