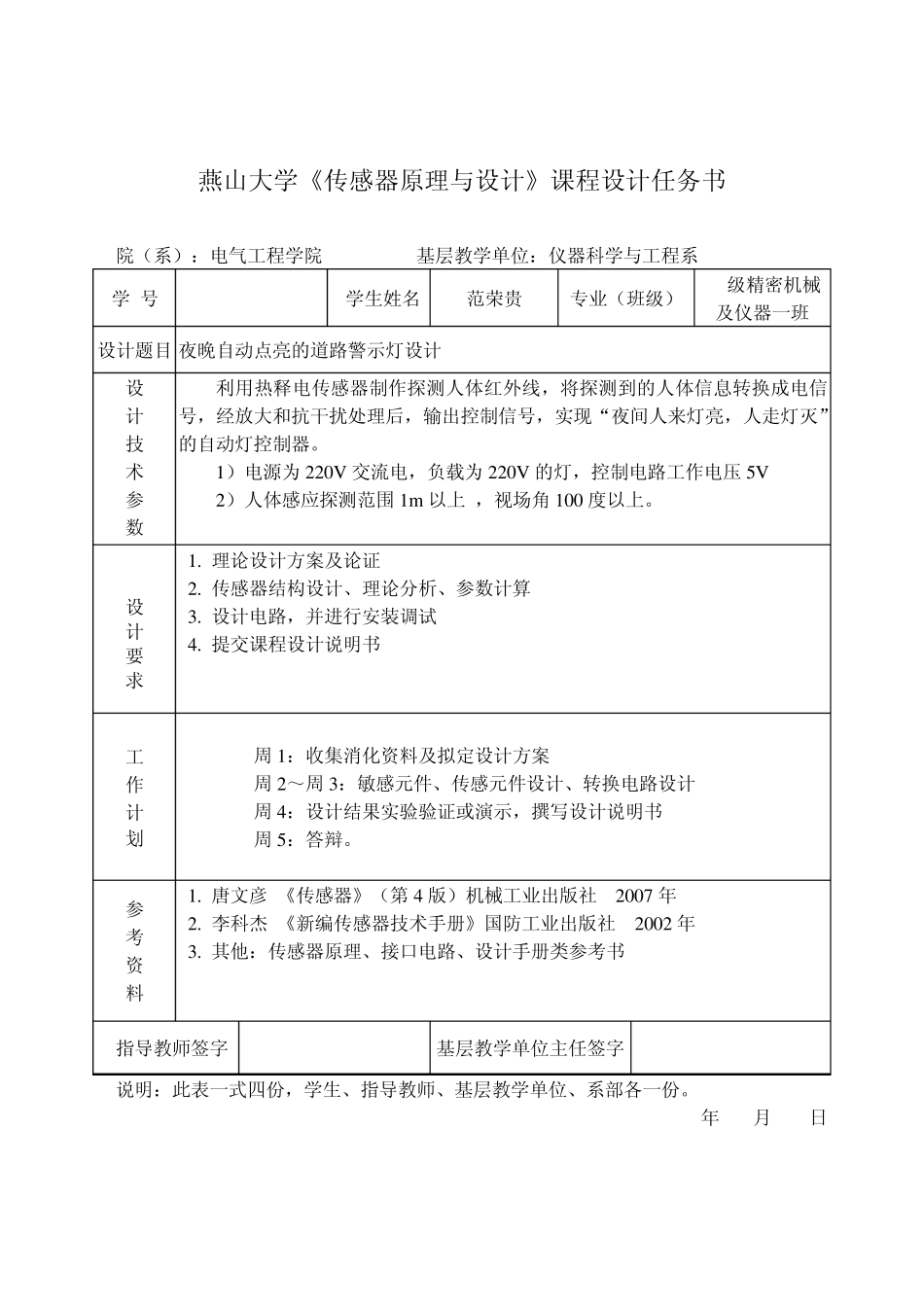

燕山大学 课程设计说明书 课程名称 传感器原理与设计 题 目 夜晚自动点亮的道路警示灯设计 学院（系） 电气工程学院 年级专业 2 0 1 2 级精密仪器1 班 学 号 1 2 0 1 0 3 0 2 0 0 0 6 学生姓名 韦鹏 指导教师 侯培国 金梅 燕山大学《传感器原理与设计》课程设计任务书 院（系）：电气工程学院 基层教学单位：仪器科学与工程系 学 号 120103020019 学生姓名 范荣贵 专业（班级） 12级精密机械及仪器一班 设计题目 夜晚自动点亮的道路警示灯设计 设 计 技 术 参 数 利用热释电传感器制作探测人体红外线，将探测到的人体信息转换成电信号，经放大和抗干扰处理后，输出控制信号，实现“夜间人来灯亮，人走灯灭”的自动灯控制器。 1）电源为 220V 交流电，负载为 220V 的灯，控制电路工作电压 5V 2）人体感应探测范围 1m 以上 ，视场角 100 度以上。 设 计 要 求 1. 理论设计方案及论证 2. 传感器结构设计、理论分析、参数计算 3. 设计电路，并进行安装调试 4. 提交课程设计说明书 工 作 计 划 周 1：收集消化资料及拟定设计方案 周 2～周 3：敏感元件、传感元件设计、转换电路设计 周 4：设计结果实验验证或演示，撰写设计说明书 周 5：答辩。 参 考 资 料 1. 唐文彦 《传感器》（第 4 版）机械工业出版社 2007 年 2. 李科杰 《新编传感器技术手册》国防工业出版社 2002 年 3. 其他：传感器原理、接口电路、设计手册类参考书 指导教师签字 基层教学单位主任签字 说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。 2014年 12月 12 日 摘 要 本文介绍了红外线感应开关的原理，采用热释电红外探头（PT8A2621）将接收到的微弱信号加以放大，然后驱动继电器，制成红外热释电感应开关。本开关能探测来自移动人体的红外辐射，只要人体进入探测区域，开关会自动开启。该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关，起到“人来灯自亮，人走灯自灭”的作用，既新颖方便，又节约用电，在某些场所还能起到威慑盗窃活动的防范作用。本设计结构简单，本身不发任何类型的辐射，器件功耗很小，价格低廉，隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。 关键词：红外线 感应开关 红外辐射 探测区域 目 录 第1 章：总体方案概要……………………………………………...
