伸缩蝶阀说明

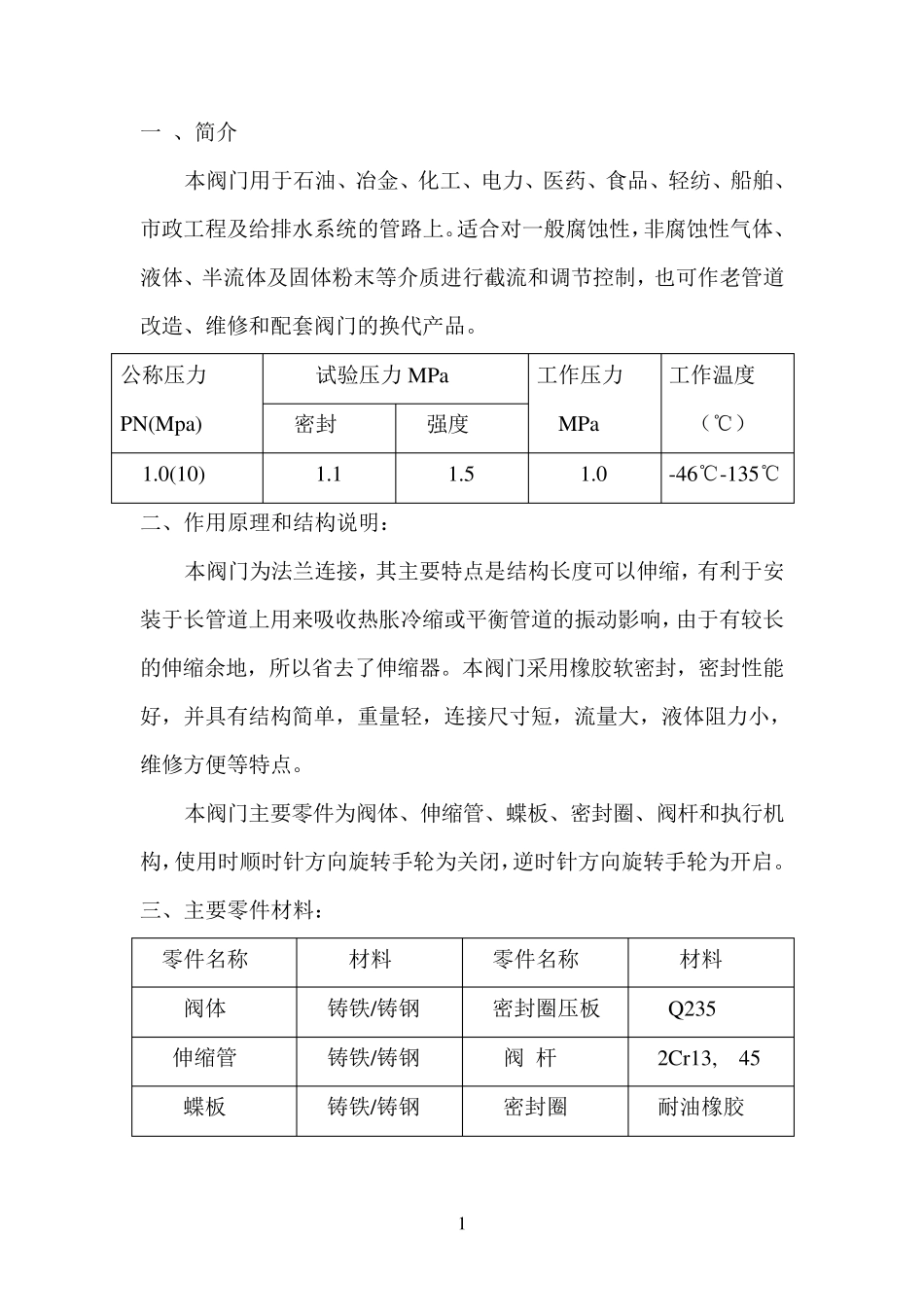

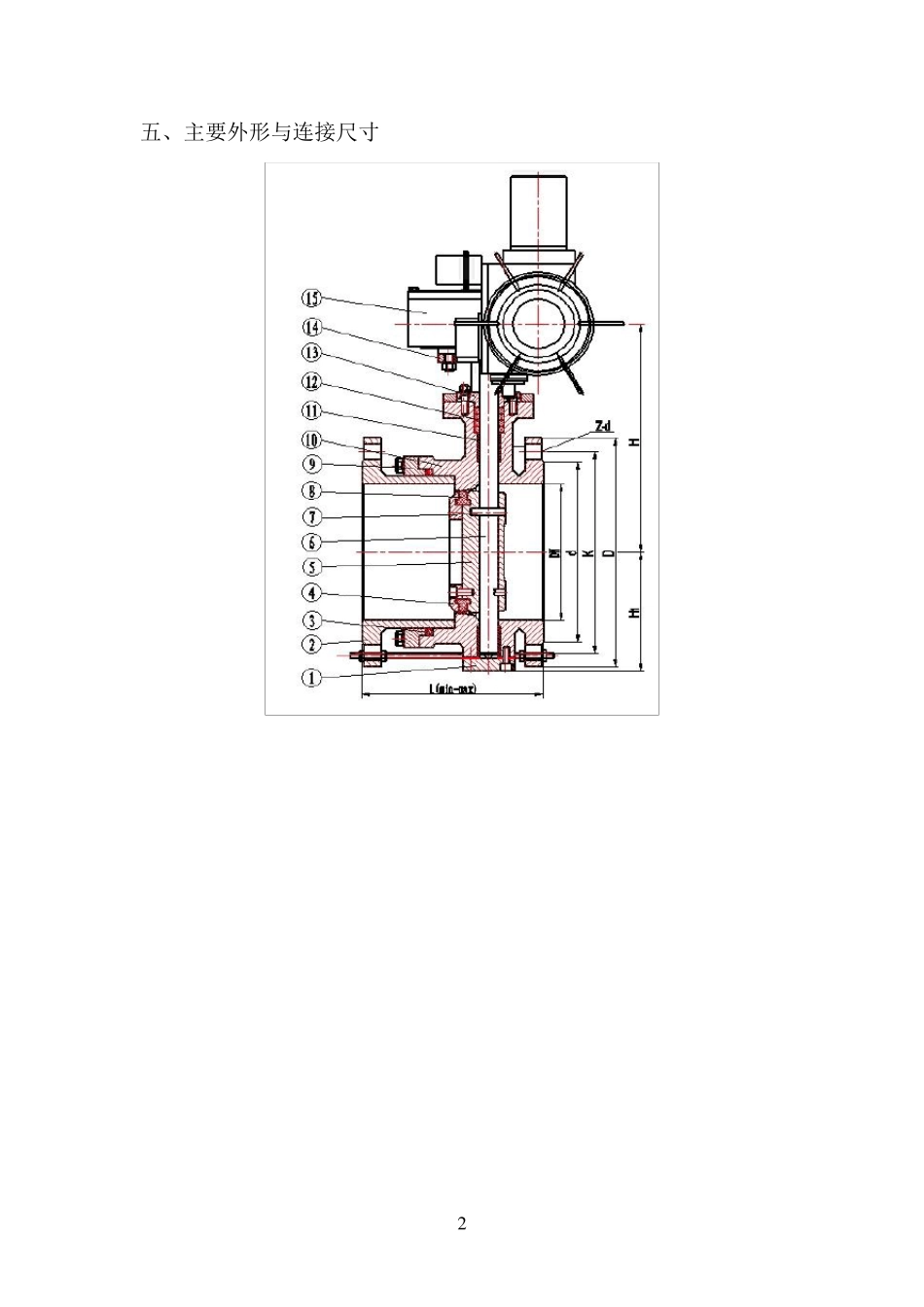

伸 缩 蝶 阀 使 用 说 明 书 1 一 、简介 本阀门用于石油、冶金、化工、电力、医药、食品、轻纺、船舶、市政工程及给排水系统的管路上。适合对一般腐蚀性，非腐蚀性气体、液体、半流体及固体粉末等介质进行截流和调节控制，也可作老管道改造、维修和配套阀门的换代产品。 公称压力 PN(Mpa) 试验压力MPa 工作压力 MPa 工作温度 （℃） 密封 强度 1.0(10) 1.1 1.5 1.0 -46℃-135℃ 二、作用原理和结构说明： 本阀门为法兰连接，其主要特点是结构长度可以伸缩，有利于安装于长管道上用来吸收热胀冷缩或平衡管道的振动影响，由于有较长的伸缩余地，所以省去了伸缩器。本阀门采用橡胶软密封，密封性能好，并具有结构简单，重量轻，连接尺寸短，流量大，液体阻力小，维修方便等特点。 本阀门主要零件为阀体、伸缩管、蝶板、密封圈、阀杆和执行机构，使用时顺时针方向旋转手轮为关闭，逆时针方向旋转手轮为开启。 三、主要零件材料： 零件名称 材料 零件名称 材料 阀体 铸铁/铸钢 密封圈压板 Q235 伸缩管 铸铁/铸钢 阀 杆 2Cr13, 45 蝶板 铸铁/铸钢 密封圈 耐油橡胶 2 五、主要外形与连接尺寸 3 SD341X-10、SD941X-10 主要尺寸： 规格 最短 L1 中间 L 最长 L2 D D1 D2 H1 H2 Z-φd 100 174 195 216 215 180 155 110 170 8-φ18 125 186 209 232 245 210 185 123 185 8-φ18 150 194 216 239 280 240 210 140 210 8-φ23 200 214 239 264 335 295 265 170 238 8-φ23 250 260 276 296 390 350 320 195 270 12- φ2 3 300 250 275 300 440 400 368 222 300 12- φ2 3 350 270 295 320 500 460 428 252 330 16- φ2 3 400 280 307 330 565 515 482 285 368 16- φ2 5 450 305 330 355 615 565 532 310 402 20- φ2 5 500 315 340 365 670 620 585 337 438 20- φ2 5 600 370 395 420 780 725 685 393 490 20- φ3 0 700 396 421 446 895 840 800 450 558 24- φ3 0 800 426 451 476 1010 950 905 515 625 24- φ3 4 900 456 481 506 1110 1050 1005 560 685 28- φ3 4 1000 466 491 516 1220 1160 1115 610 750 28- φ3 4 1200 510 535 560 1450 1380 1325 725 880 32- φ4 1 1400 540 5...
