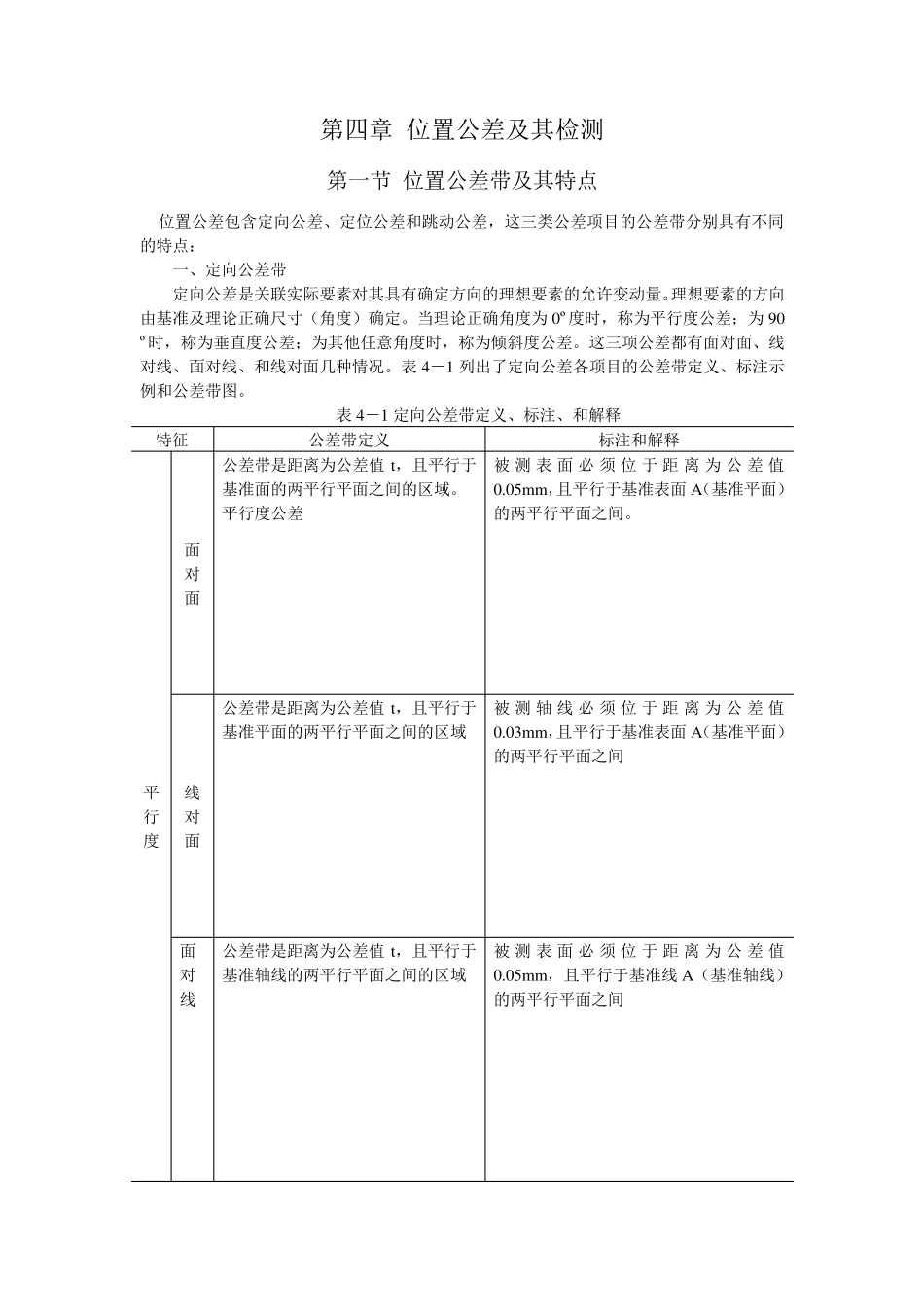

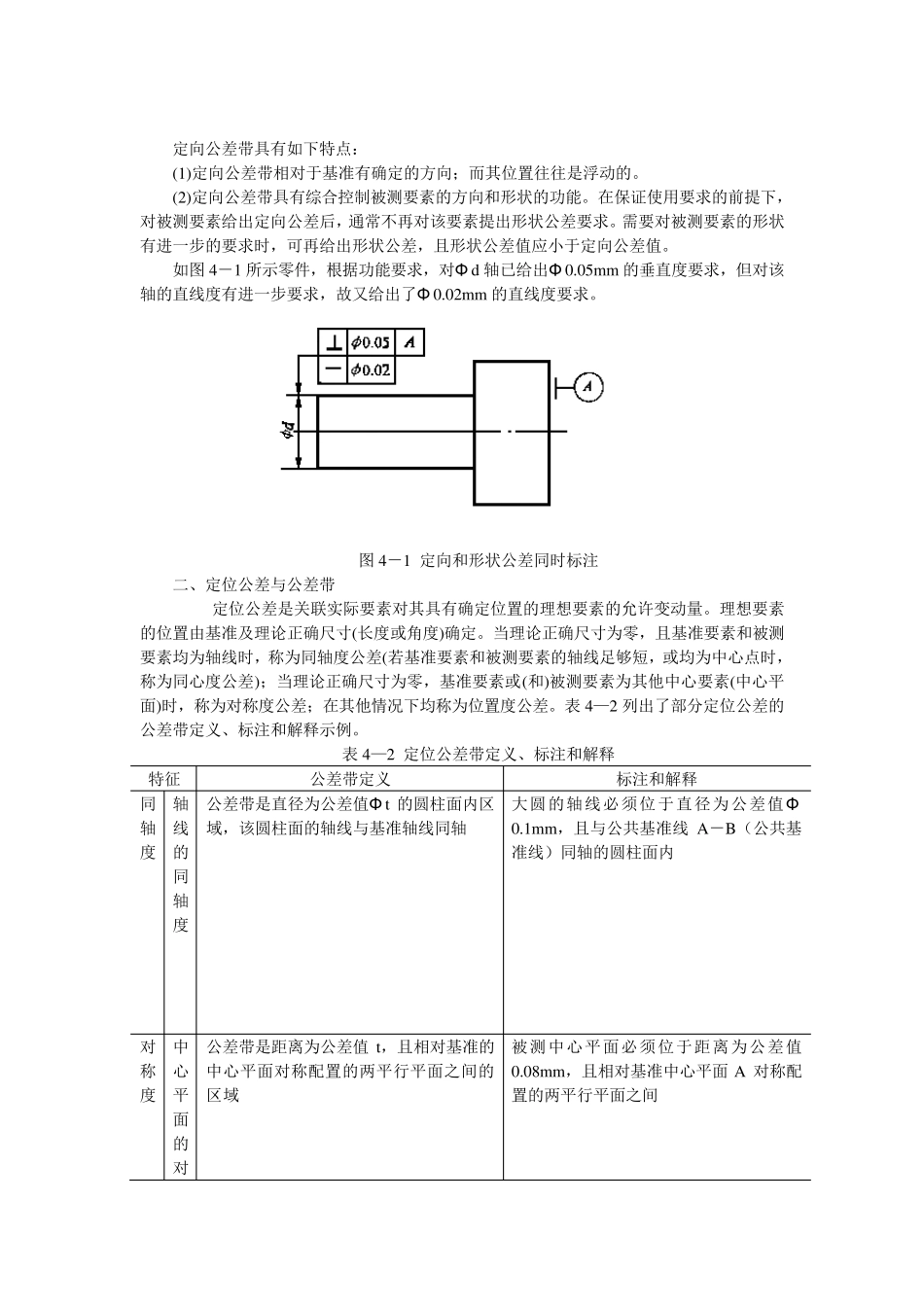

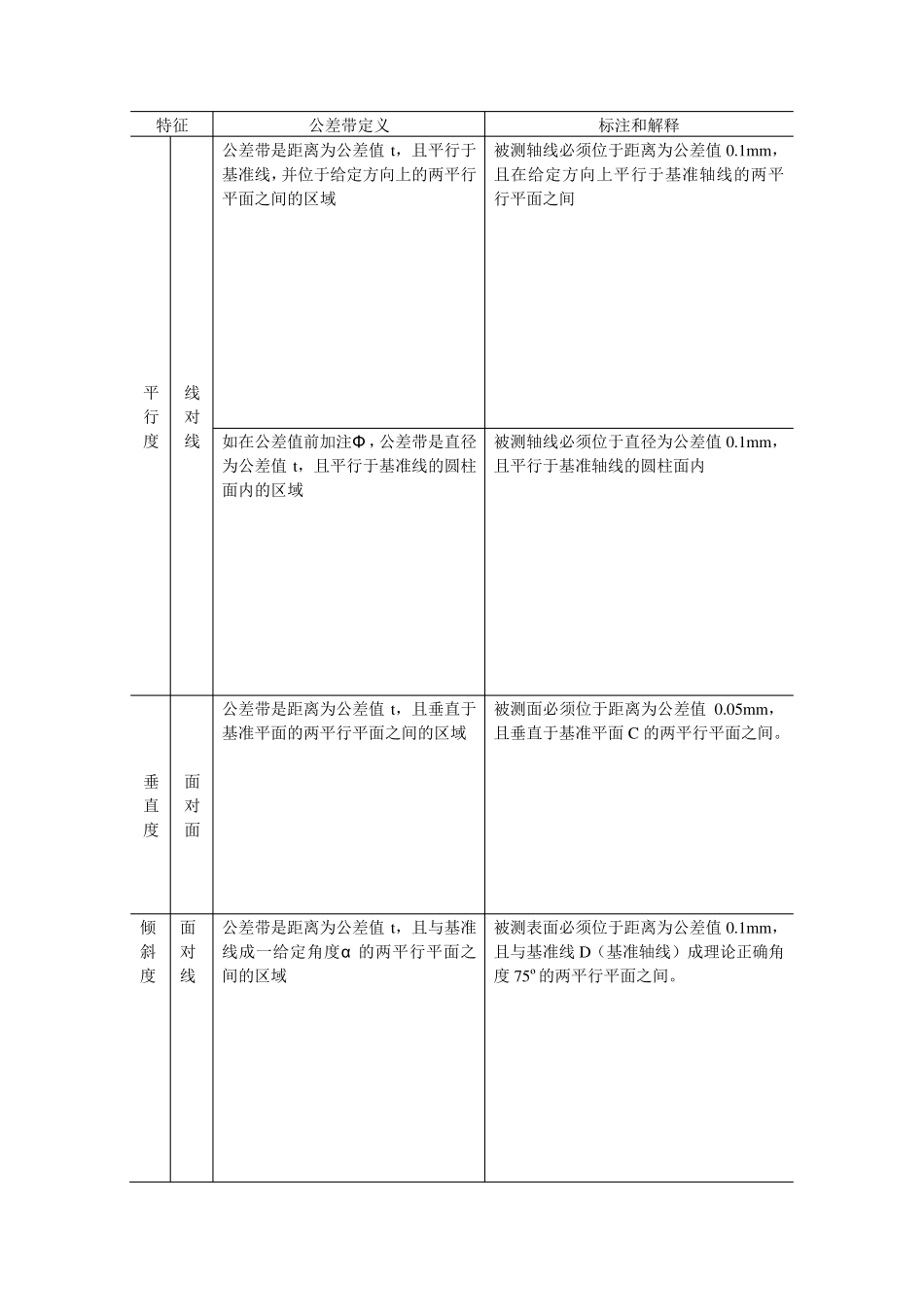

第四章 位置公差及其检测 第一节 位置公差带及其特点 位置公差包含定向公差、定位公差和跳动公差,这三类公差项目的公差带分别具有不同的特点: 一、定向公差带 定向公差是关联实际要素对其具有确定方向的理想要素的允许变动量。理想要素的方向由基准及理论正确尺寸(角度)确定。当理论正确角度为0º度时 ,称 为平 行 度公差; 为90º时 ,称 为垂 直 度公差; 为其他 任 意 角度时 ,称 为倾 斜 度公差。这三项公差都 有面 对面 、线对线 、面 对线 、和线 对面 几 种 情 况 。表 4- 1 列 出 了 定向公差各 项目的公差带定义 、标 注 示例 和公差带图 。 表 4- 1 定向公差带定义 、标 注 、和解 释 特征 公差带定义 标 注 和解 释 平行度 面对面 公差带是距 离 为公差值t,且 平 行 于基准面 的两 平 行 平 面 之 间 的区 域 。 平 行 度公差 被 测表 面 必 须 位于 距 离 为公差值0.05mm,且 平 行 于 基准表 面 A(基准平 面 )的两 平 行 平 面 之 间 。 线对面 公差带是距 离 为公差值t,且 平 行 于基准平 面 的两 平 行 平 面 之 间 的区 域 被 测轴 线 必 须 位于 距 离 为公差值0.03mm,且 平 行 于 基准表 面 A(基准平 面 )的两 平 行 平 面 之 间 面对线 公差带是距 离 为公差值t,且 平 行 于基准轴 线 的两 平 行 平 面 之 间 的区 域 被 测表 面 必 须 位于 距 离 为公差值0.05mm,且 平 行 于 基准线 A(基准轴 线 )的两 平 行 平 面 之 间 特征 公差带定义 标注和解释 平行度 线对线 公差带是距离为公差值t,且平行于基准线,并位于给定方向上的两平行平面之间的区域 被测轴线必须位于距离为公差值0.1mm,且在给定方向上平行于基准轴线的两平行平面之间 如在公差值前加注Φ ,公差带是直径为公差值t,且平行于基准线的圆柱面内的区域 被测轴线必须位于直径为公差值0.1mm,且平行于基准轴线的圆柱面内 垂 直度 面对面 公差带是距离为公差值t,且垂直于基准平面的两平行平面之间的区域 被测面必须位于距离为公差值0.05mm,且垂直于基准平面C 的两平行平面之间。 倾斜度 面对线 公差带是距离为公差值t,且与基准线成一给定角度α 的两平行平面之间的区域 被测表面必须位于距离为公差值0.1mm,且与基准线D...
