低压交流接触器如何选型

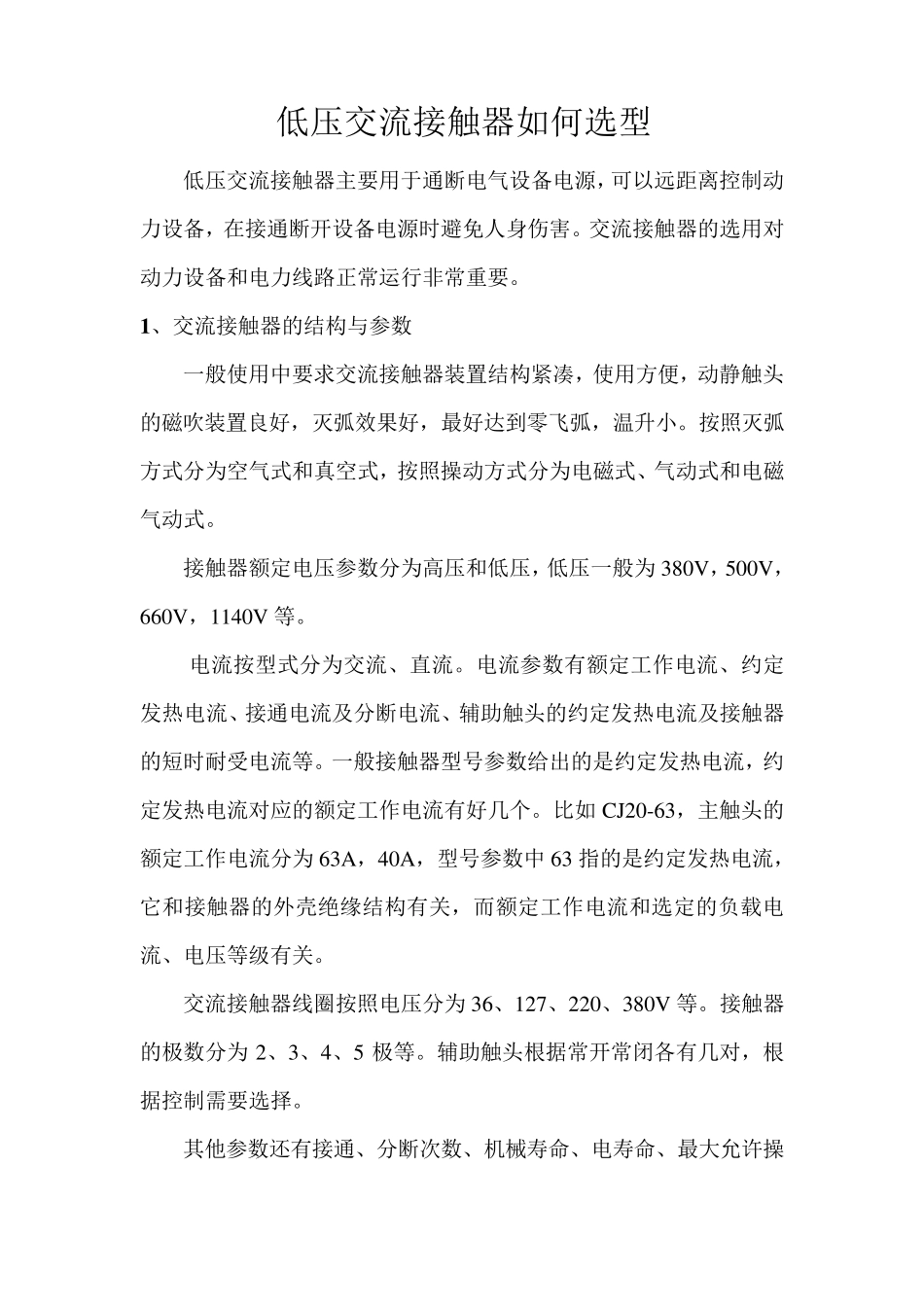

低压交流接触器如何选型_第1页
1/10

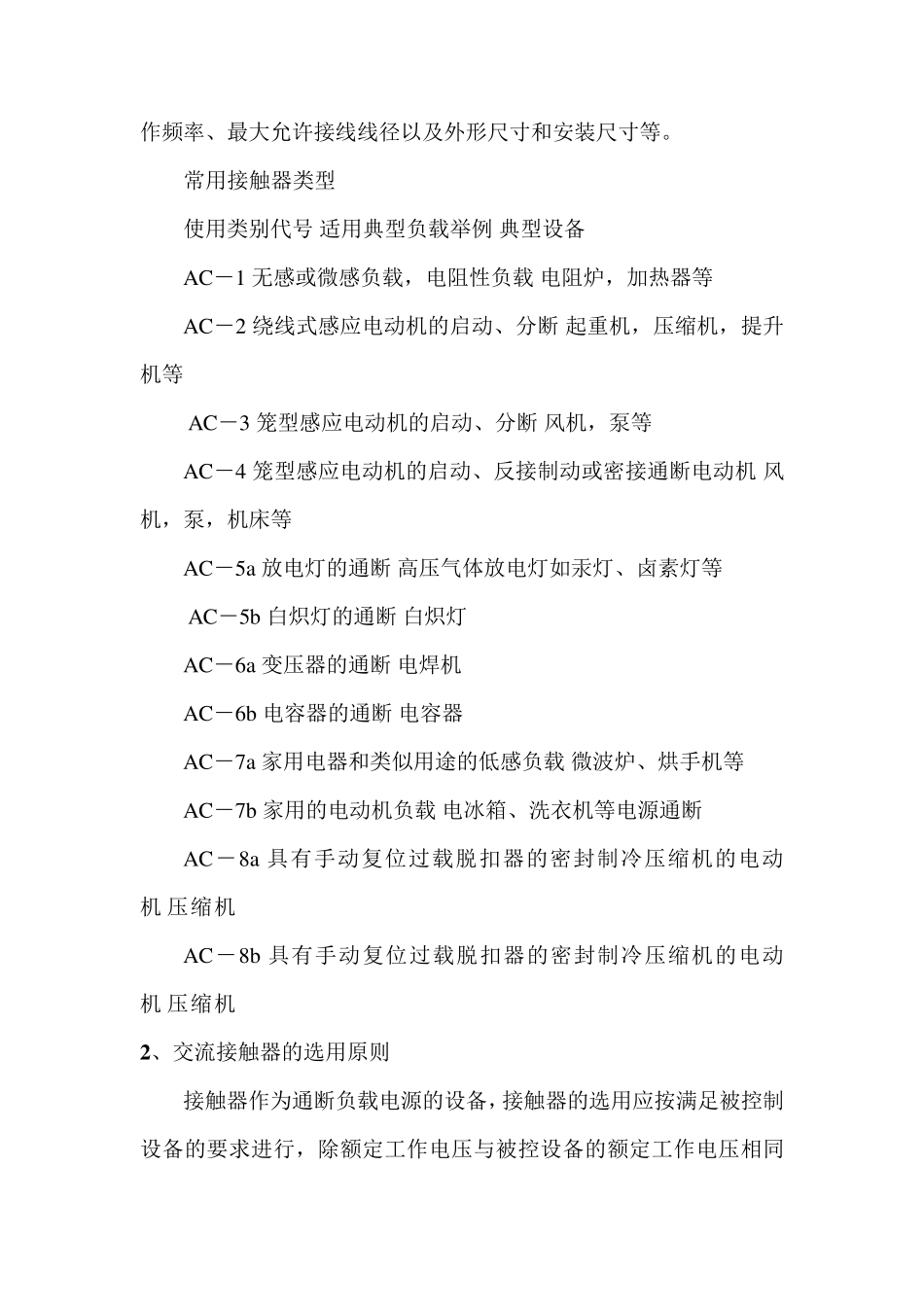

低压交流接触器如何选型_第2页
2/10

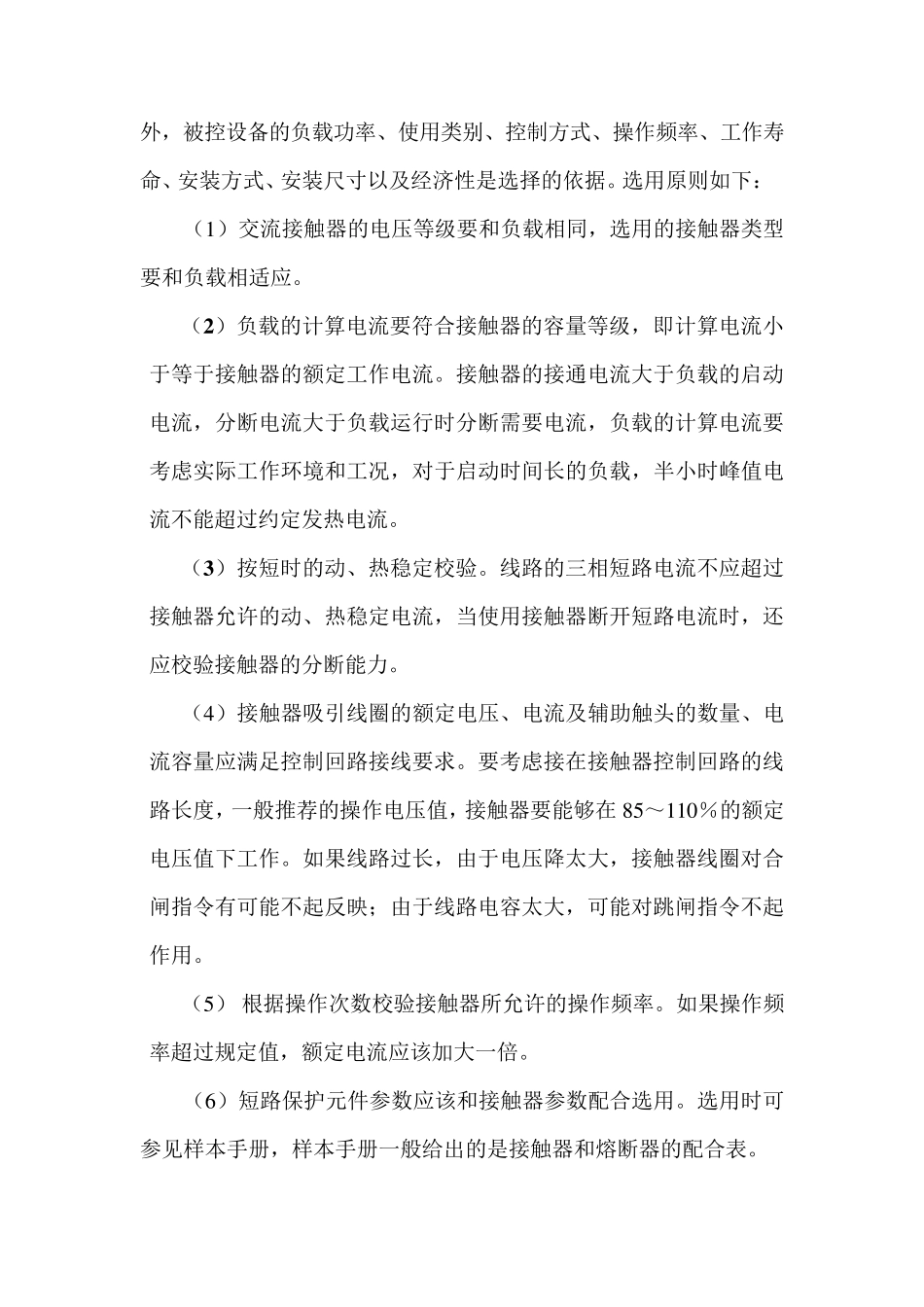

低压交流接触器如何选型_第3页
3/10
低压交流接触器如何选型 低压交流接触器主要用于通断电气设备电源,可以远距离控制动力设备,在接通断开设备电源时避免人身伤害。交流接触器的选用对动力设备和电力线路正常运行非常重要。 1 、交流接触器的结构与参数 一般使用中要求交流接触器装置结构紧凑,使用方便,动静触头的磁吹装置良好,灭弧效果好,最好达到零飞弧,温升小。按照灭弧方式分为空气式和真空式,按照操动方式分为电磁式、气动式和电磁气动式。 接触器额定电压参数分为高压和低压,低压一般为 380V ,500V ,660V ,1140V 等。 电流按型式分为交流、直流。电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。一般接触器型号参数给出的是约定发热电流,约定发热电流对应的额定工作电流有好几个。比如CJ20-63,主触头的额定工作电流分为 63A,40A,型号参数中 63 指的是约定发热电流,它和接触器的外壳绝缘结构有关,而额定工作电流和选定的负载电流、电压等级有关。 交流接触器线圈按照电压分为 36、127、220、380V 等。接触器的极数分为 2、3、4、5 极等。辅助触头根据常开常闭各有几对,根据控制需要选择。 其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。 常用接触器类型 使用类别代号 适用典型负载举例 典型设备 AC-1 无感或微感负载,电阻性负载 电阻炉,加热器等 AC-2 绕线式感应电动机的启动、分断 起重机,压缩机,提升机等 AC-3 笼型感应电动机的启动、分断 风机,泵等 AC-4 笼型感应电动机的启动、反接制动或密接通断电动机 风机,泵,机床等 AC-5a 放电灯的通断 高压气体放电灯如汞灯、卤素灯等 AC-5b 白炽灯的通断 白炽灯 AC-6a 变压器的通断 电焊机 AC-6b 电容器的通断 电容器 AC-7a 家用电器和类似用途的低感负载 微波炉、烘手机等 AC-7b 家用的电动机负载 电冰箱、洗衣机等电源通断 AC-8a 具有手动复位过载脱扣器的密封制冷压缩机的电动机 压缩机 AC-8b 具有手动复位过载脱扣器的密封制冷压缩机的电动机 压缩机 2 、交流接触器的选用原则 接触器作为通断负载电源的设备,接触器的选用应按满足被控制设备的要求进行,除额定工作电压与被控设备的额定工作电压相同外,被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以...
