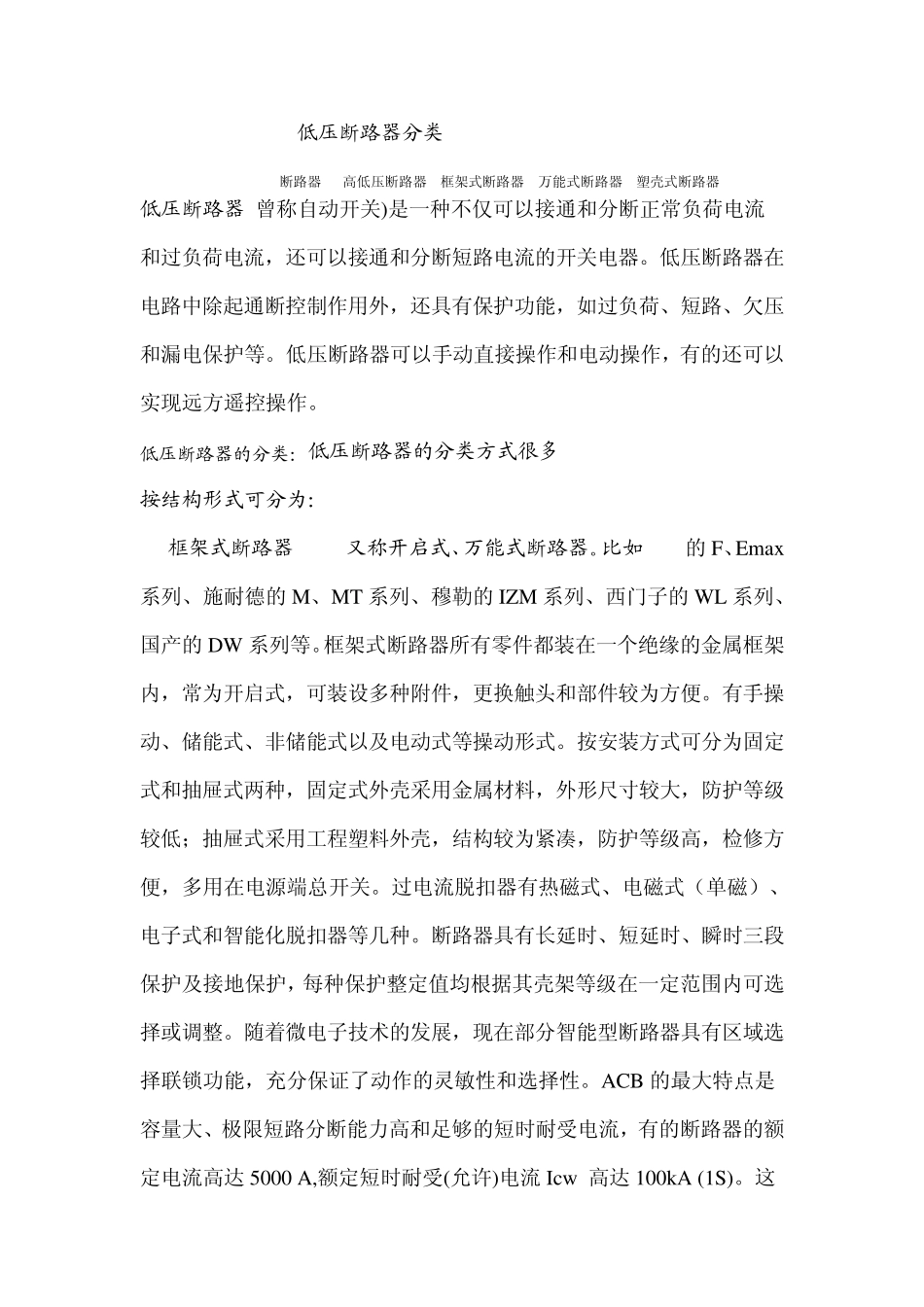

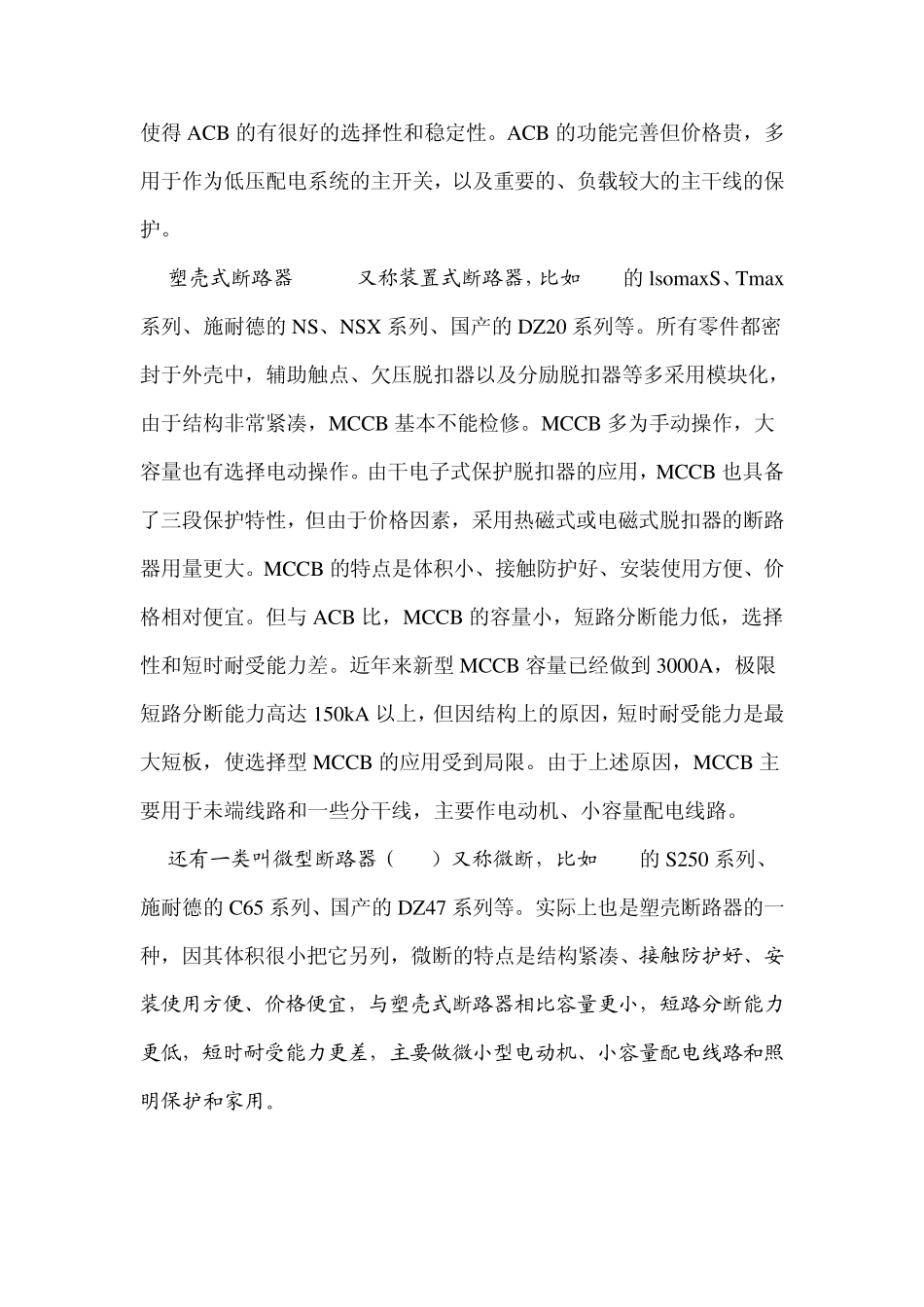

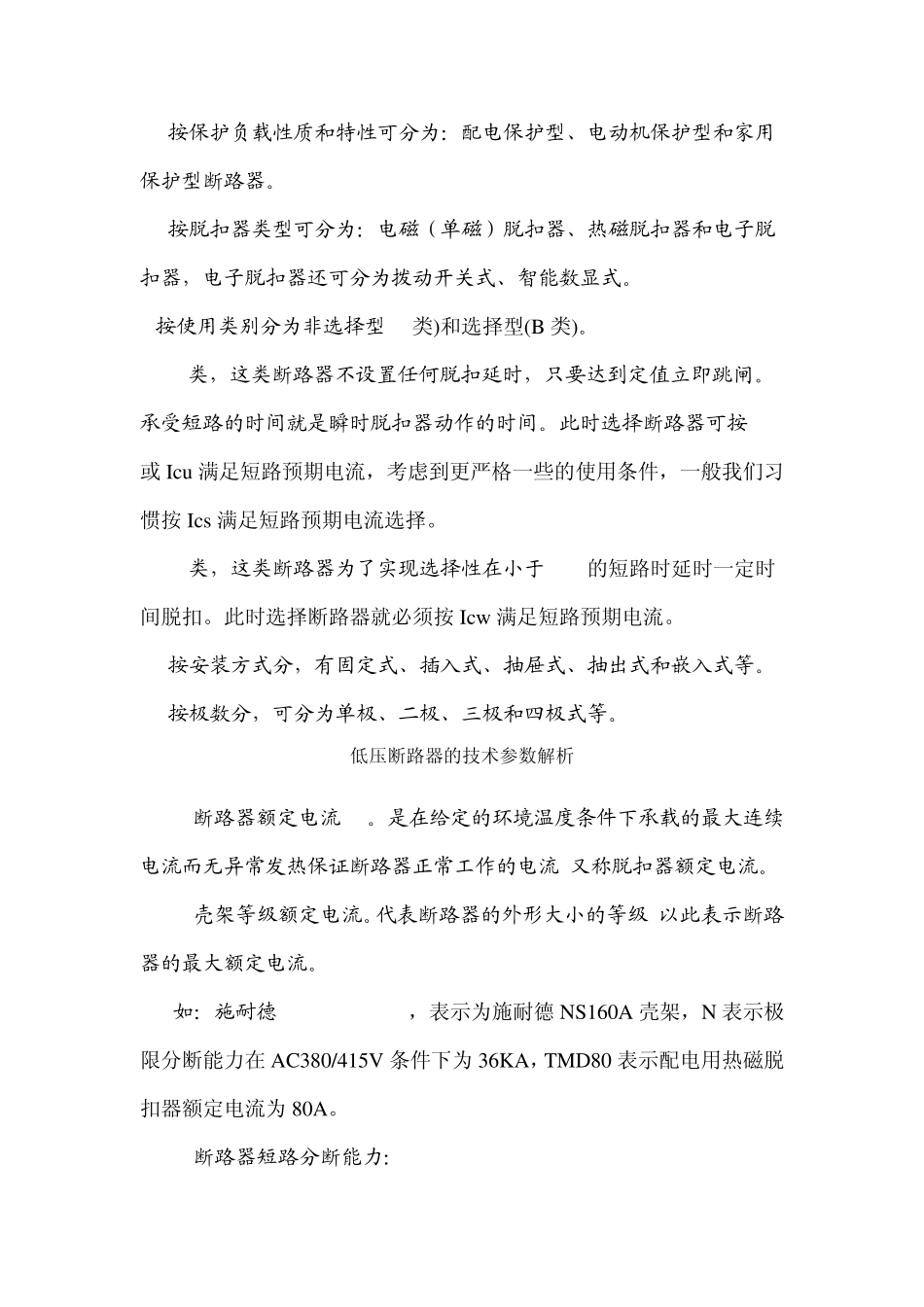

低压断路器分类 断路器 高低压断路器 框架式断路器 万能式断路器 塑壳式断路器 低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。低压断路器在电路中除起通断控制作用外，还具有保护功能，如过负荷、短路、欠压和漏电保护等。低压断路器可以手动直接操作和电动操作，有的还可以实现远方遥控操作。 低压断路器的分类：低压断路器的分类方式很多 按结构形式可分为： 框架式断路器(ACB)又称开启式、万能式断路器。比如 ABB的F、Emax系列、施耐德的M、MT 系列、穆勒的IZM 系列、西门子的WL 系列、国产的DW 系列等。框架式断路器所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便。有手操动、储能式、非储能式以及电动式等操动形式。按安装方式可分为固定式和抽屉式两种，固定式外壳采用金属材料，外形尺寸较大，防护等级较低；抽屉式采用工程塑料外壳，结构较为紧凑，防护等级高，检修方便，多用在电源端总开关。过电流脱扣器有热磁式、电磁式（单磁）、电子式和智能化脱扣器等几种。断路器具有长延时、短延时、瞬时三段保护及接地保护，每种保护整定值均根据其壳架等级在一定范围内可选择或调整。随着微电子技术的发展，现在部分智能型断路器具有区域选择联锁功能，充分保证了动作的灵敏性和选择性。ACB 的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流，有的断路器的额定电流高达 5000 A,额定短时耐受(允许)电流Icw 高达 100kA (1S)。这使得ACB 的有很好的选择性和稳定性。ACB 的功能完善但价格贵，多用于作为低压配电系统的主开关，以及重要的、负载较大的主干线的保护。 塑壳式断路器(MCCB)又称装置式断路器，比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX 系列、国产的DZ20 系列等。所有零件都密封于外壳中，辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化，由于结构非常紧凑，MCCB 基本不能检修。MCCB 多为手动操作，大容量也有选择电动操作。由干电子式保护脱扣器的应用，MCCB 也具备了三段保护特性，但由于价格因素，采用热磁式或电磁式脱扣器的断路器用量更大。MCCB 的特点是体积小、接触防护好、安装使用方便、价格相对便宜。但与 ACB 比，MCCB 的容量小，短路分断能力低，选择性和短时耐受能力差。近年来新型 MCCB 容量已经做到 3000A，极限短路分断能力高达 150kA 以上，...
