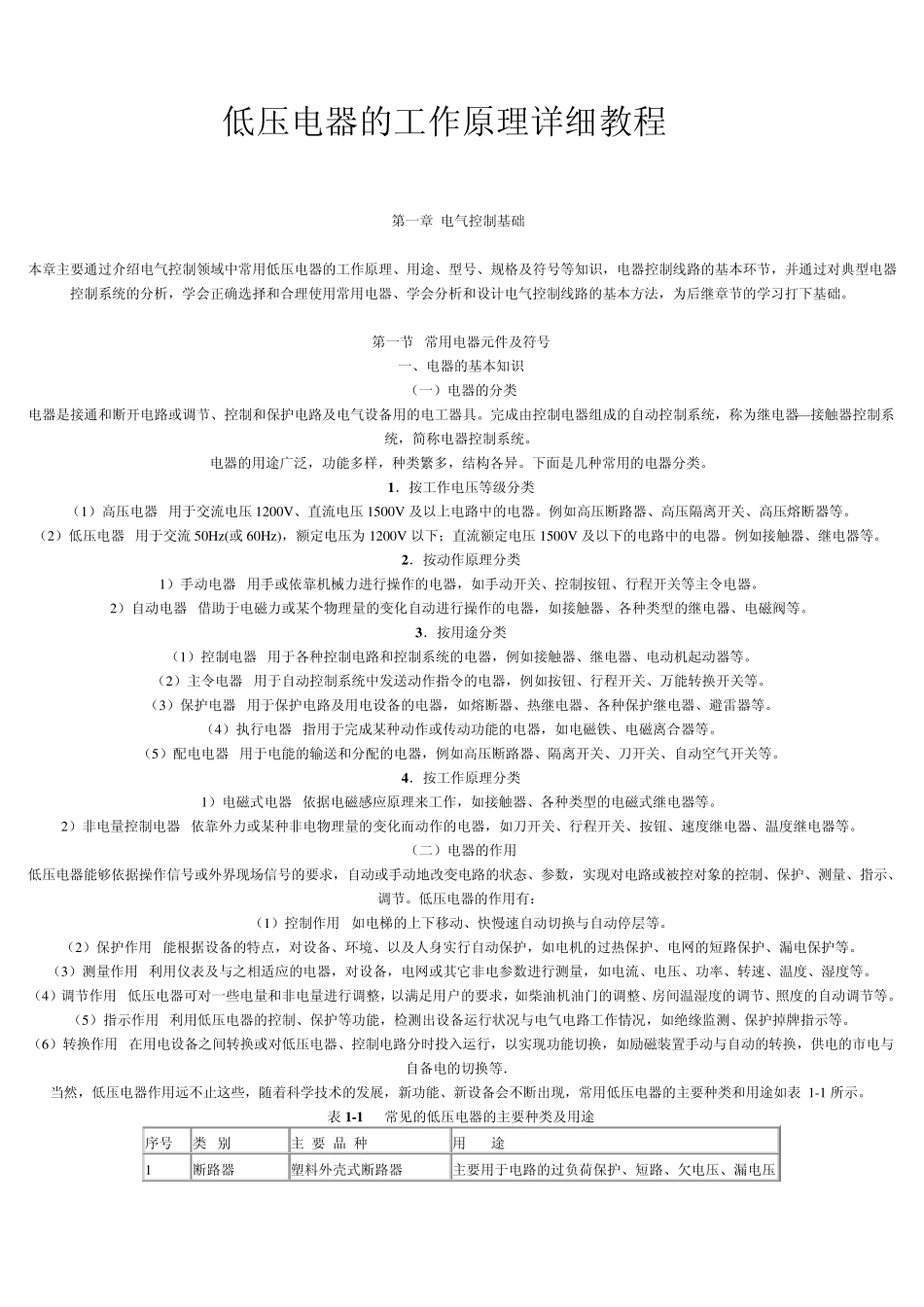

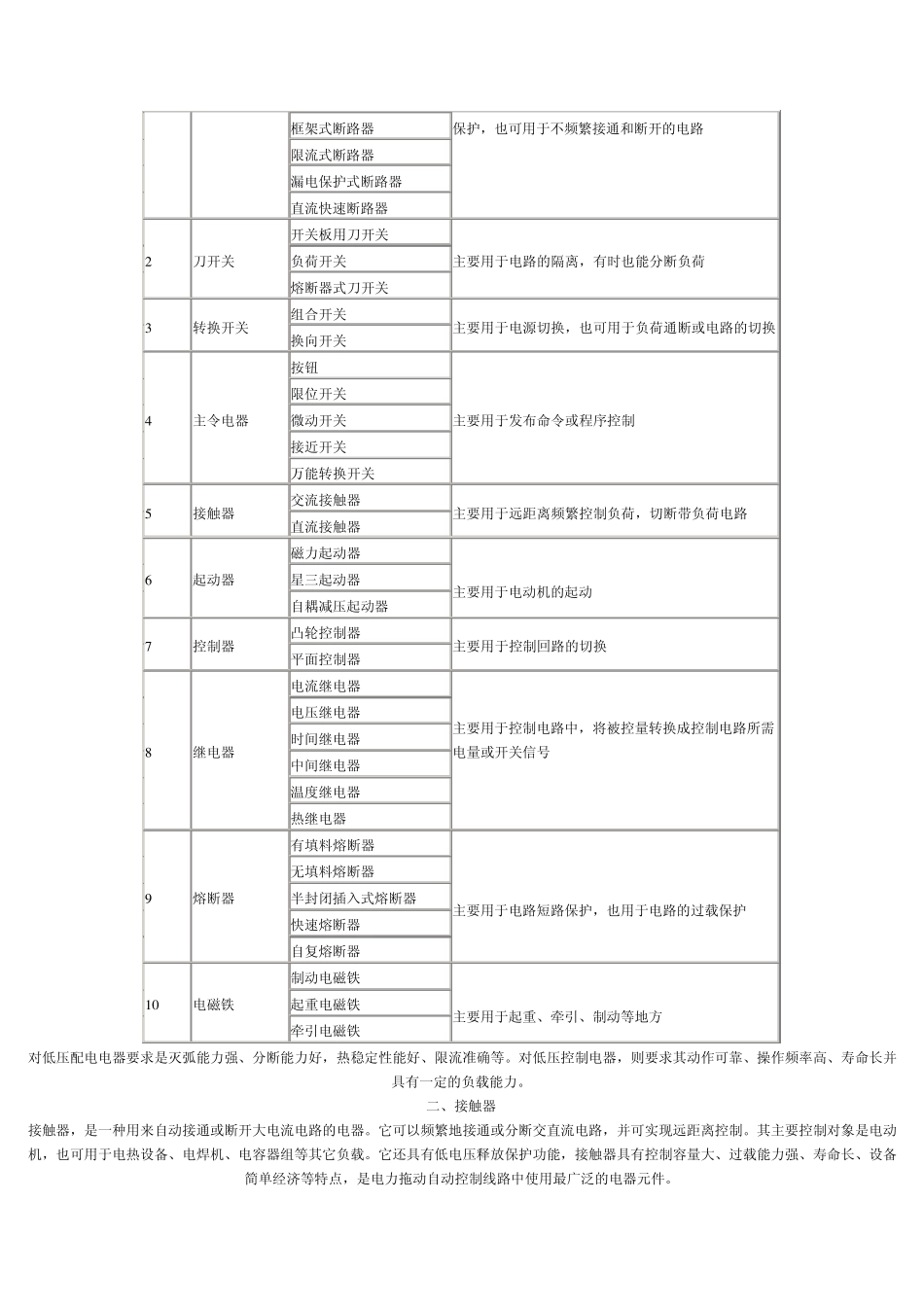

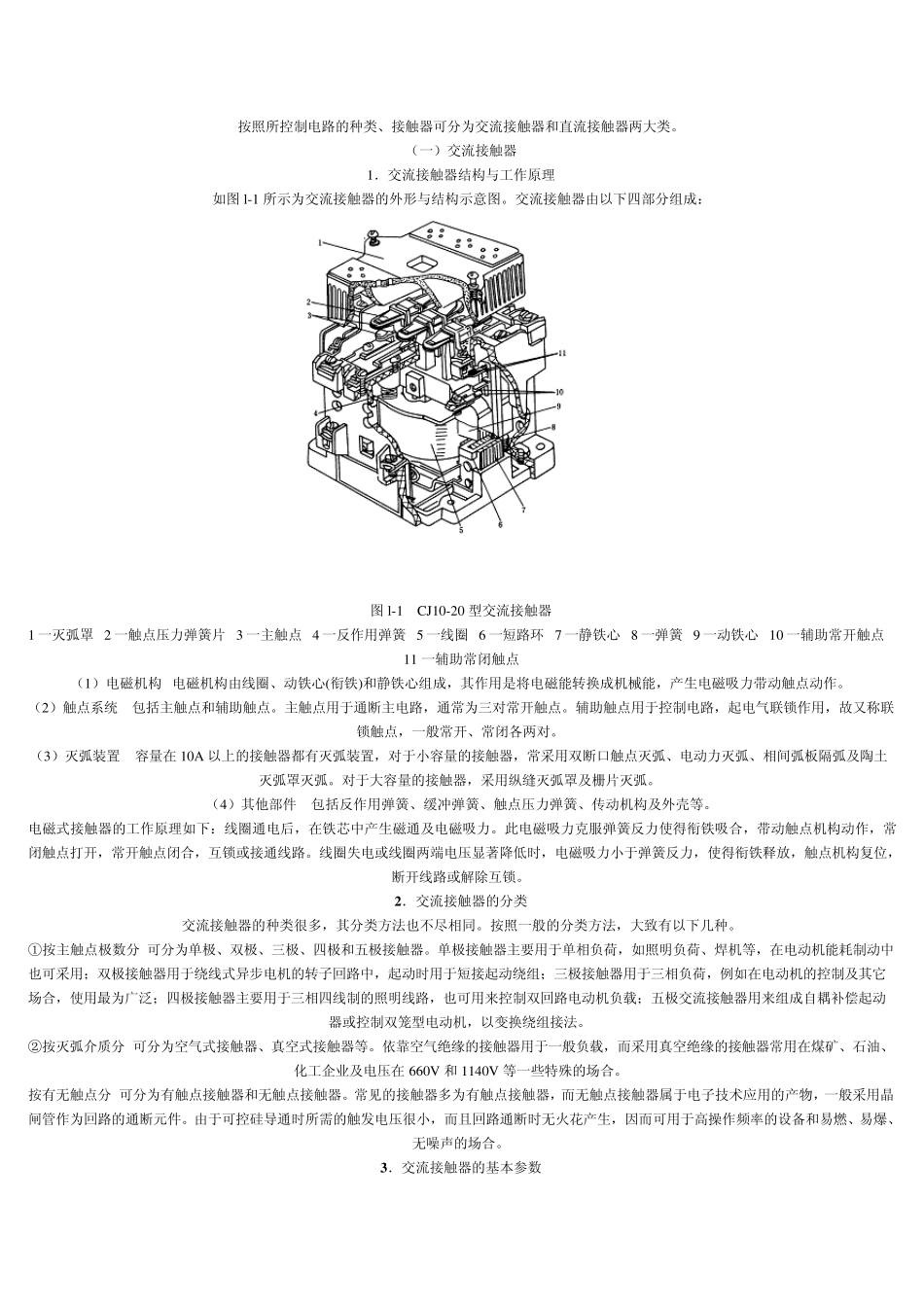

低压电器的工作原理详细教程 第一章 电气控制基础 本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。 第一节 常用电器元件及符号 一、电器的基本知识 （一）电器的分类 电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。 电器的用途广泛，功能多样，种类繁多，结构各异。下面是几种常用的电器分类。 1 ．按工作电压等级分类 （1）高压电器 用于交流电压1200V、直流电压1500V 及以上电路中的电器。例如高压断路器、高压隔离开关、高压熔断器等。 （2）低压电器 用于交流 50Hz(或 60Hz)，额定电压为 1200V 以下；直流额定电压1500V 及以下的电路中的电器。例如接触器、继电器等。 2 ．按动作原理分类 1）手动电器 用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。 2）自动电器 借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。 3 ．按用途分类 （1）控制电器 用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。 （2）主令电器 用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。 （3）保护电器 用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。 （4）执行电器 指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。 （5）配电电器 用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。 4 ．按工作原理分类 1）电磁式电器 依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。 2）非电量控制电器 依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。 （二）电器的作用 低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有： （1）控制作用 如电梯的上下移动、快慢速自动切换与自动停层等。 （2）保护作用 能根据设备的特...
