低压电工实操题2

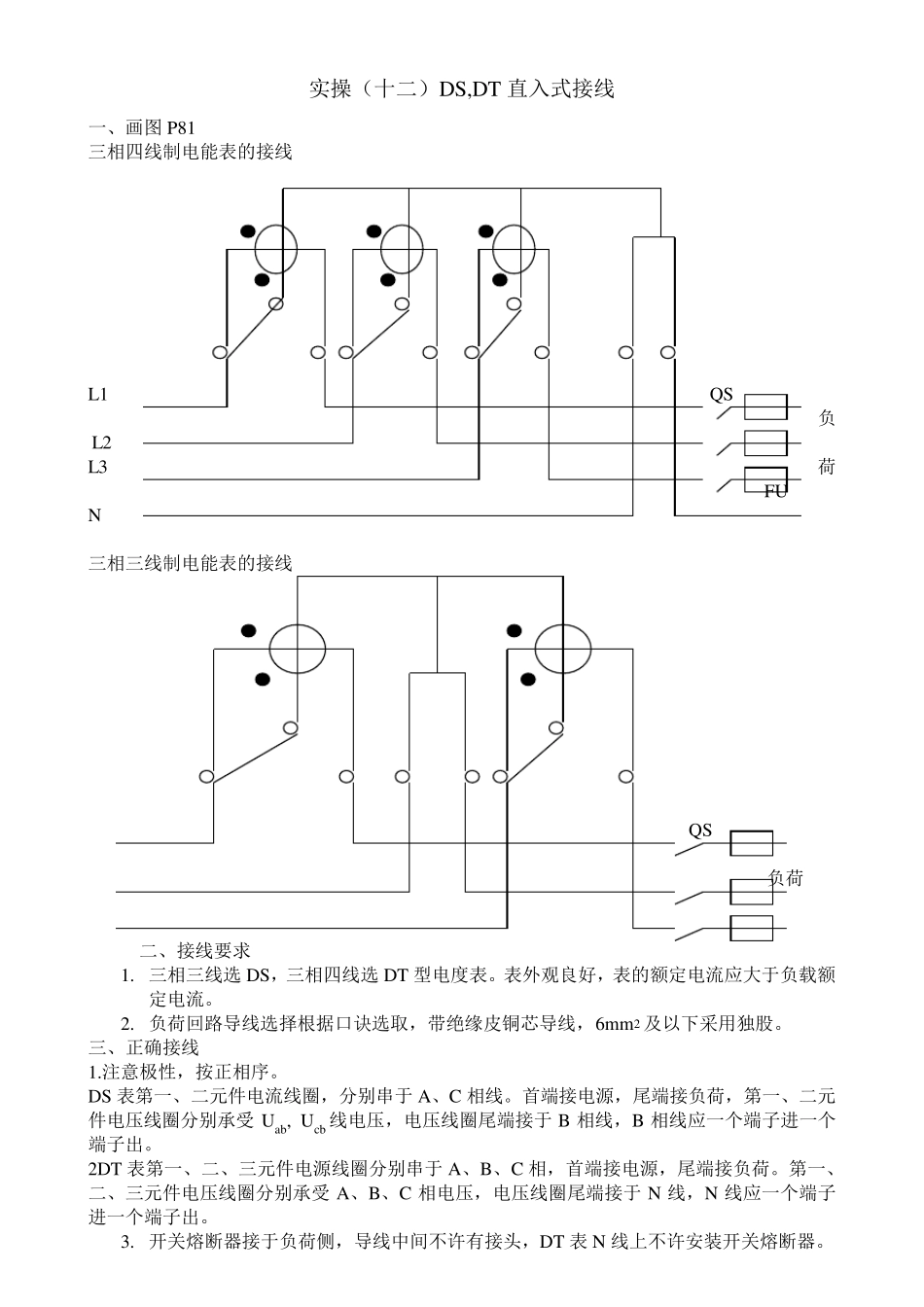

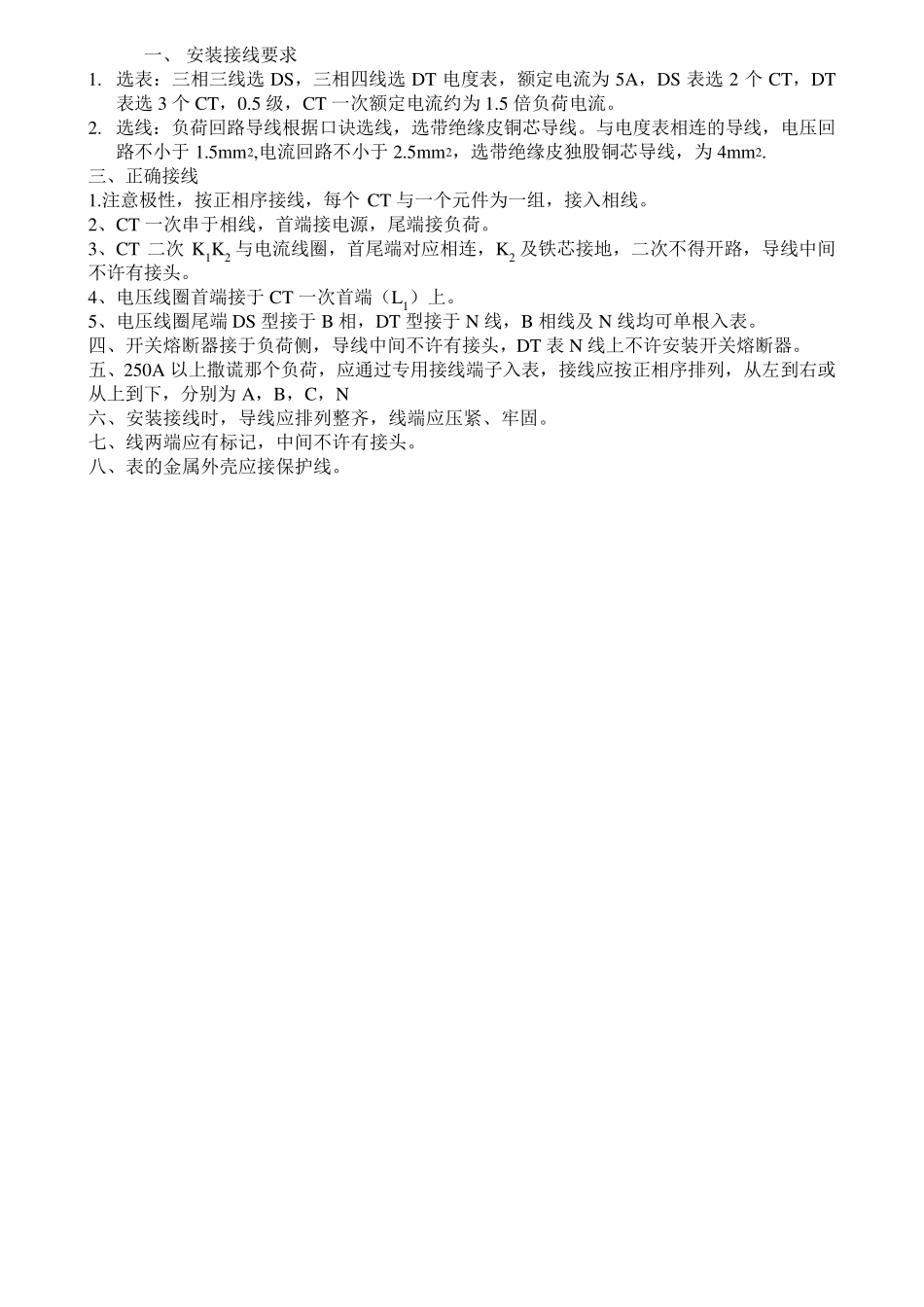

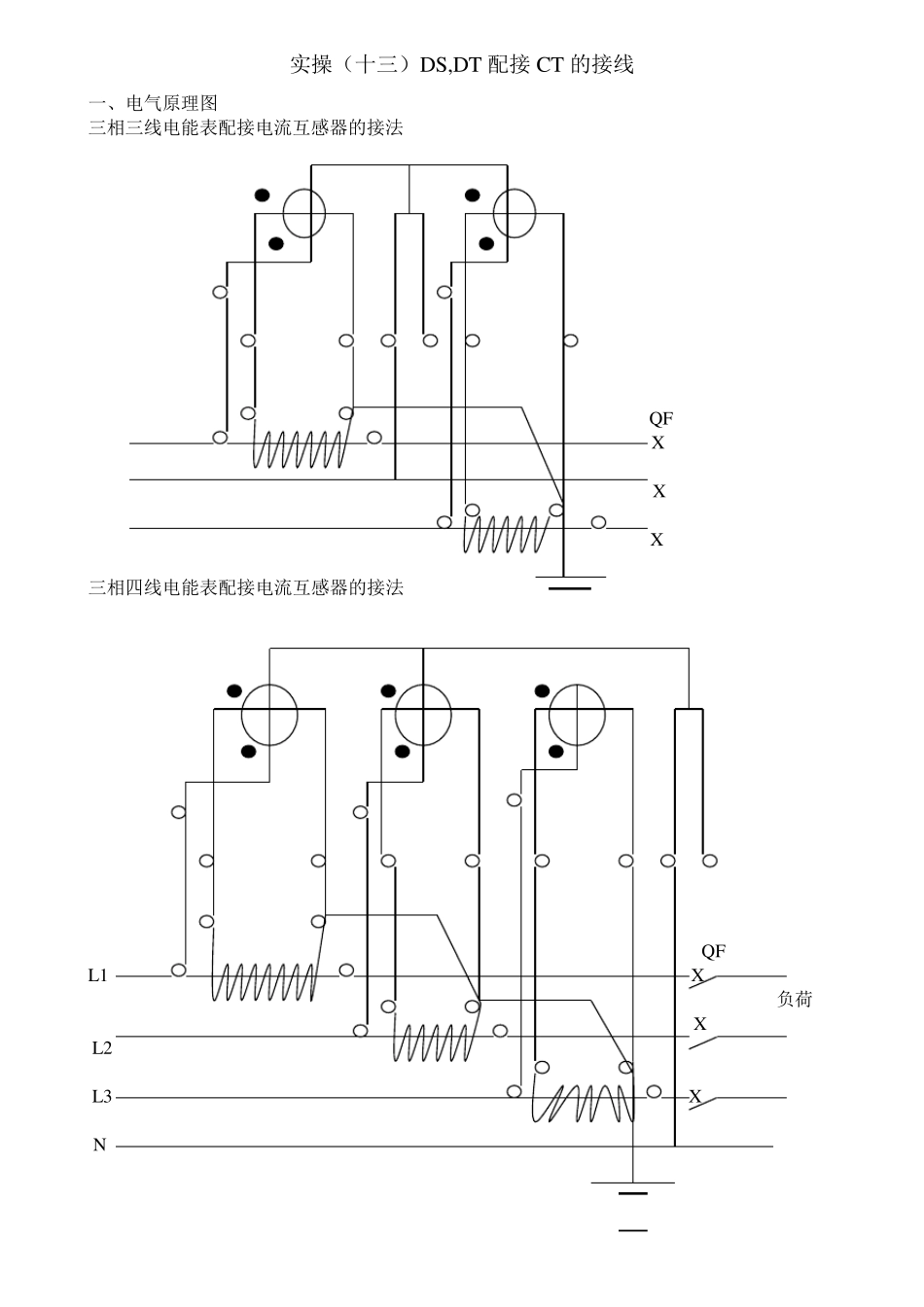

实操（十二）DS,DT 直入式接线 一、画图 P81 三相四线制电能表的接线 L1 QS 负 L2 L3 荷 FU N 三相三线制电能表的接线 QS 负荷 二、接线要求 1. 三相三线选 DS，三相四线选 DT 型电度表。表外观良好，表的额定电流应大于负载额定电流。 2. 负荷回路导线选择根据口诀选取，带绝缘皮铜芯导线，6m m 2 及以下采用独股。 三、正确接线 1.注意极性，按正相序。 DS 表第一、二元件电流线圈，分别串于 A、C 相线。首端接电源，尾端接负荷，第一、二元件电压线圈分别承受 Uab, Ucb 线电压，电压线圈尾端接于 B 相线，B 相线应一个端子进一个端子出。 2DT 表第一、二、三元件电源线圈分别串于 A、B、C 相，首端接电源，尾端接负荷。第一、二、三元件电压线圈分别承受 A、B、C 相电压，电压线圈尾端接于 N 线，N 线应一个端子进一个端子出。 3. 开关熔断器接于负荷侧，导线中间不许有接头，DT 表 N 线上不许安装开关熔断器。 实操（十三）DS,DT 配接CT 的接线 一、电气原理图 三相三线电能表配接电流互感器的接法 QF X X X 三相四线电能表配接电流互感器的接法 QF L1 X 负荷 X L2 L3 X N 一、 安装接线要求 1. 选表：三相三线选 DS，三相四线选 DT 电度表，额定电流为 5A，DS 表选 2 个 CT，DT表选 3 个 CT，0.5 级，CT 一次额定电流约为 1.5 倍负荷电流。 2. 选线：负荷回路导线根据口诀选线，选带绝缘皮铜芯导线。与电度表相连的导线，电压回路不小于 1.5m m 2,电流回路不小于 2.5m m 2，选带绝缘皮独股铜芯导线，为 4m m 2. 三、正确接线 1.注意极性，按正相序接线，每个 CT 与一个元件为一组，接入相线。 2、CT 一次串于相线，首端接电源，尾端接负荷。 3、CT 二次 K1K2 与电流线圈，首尾端对应相连，K2 及铁芯接地，二次不得开路，导线中间不许有接头。 4、电压线圈首端接于 CT 一次首端（L1）上。 5、电压线圈尾端 DS 型接于 B 相，DT 型接于 N 线，B 相线及 N 线均可单根入表。 四、开关熔断器接于负荷侧，导线中间不许有接头，DT 表 N 线上不许安装开关熔断器。 五、250A 以上撒谎那个负荷，应通过专用接线端子入表，接线应按正相序排列，从左到右或从上到下，分别为 A，B，C，N 六、安装接线时，导线应排列整齐，线端应压紧、牢固。 七、线两端应有标记，中间不许有接头。 八、表的金属外壳应接保护线。...
