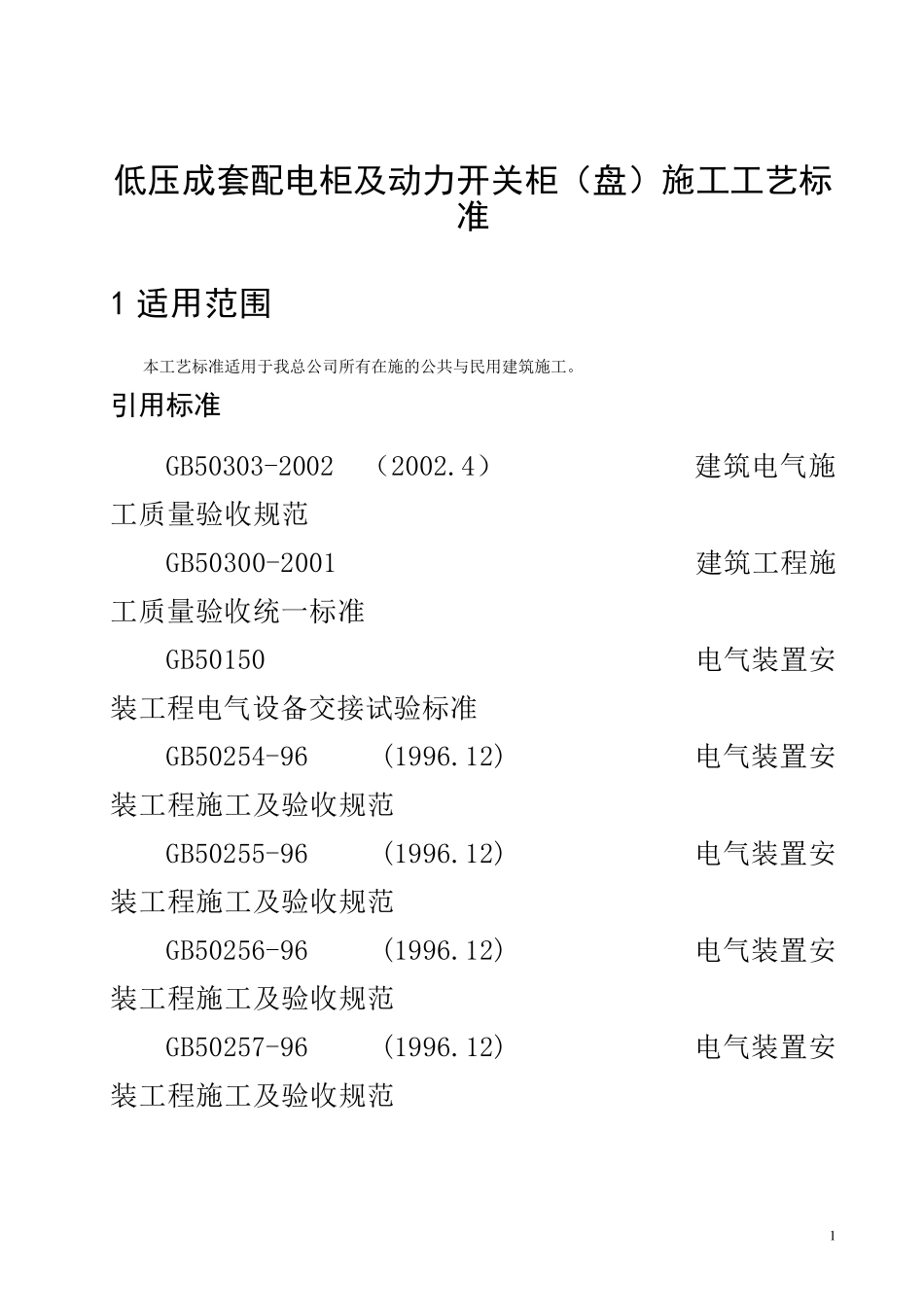

低压成套配电柜及动力开关柜（盘） 施 工 工 艺 标 准 I 目 次 1 适用范围 2 引用标准 3 施工准备 4 操作工艺 5 质量控制 6 质量标准 7 成品保护 1 低压成套配电柜及动力开关柜（盘）施工工艺标准 1 适用范围 本工艺标准适用于我总公司所有在施的公共与民用建筑施工。 引用标准 GB50303-2002 （2002.4） 建筑电气施工质量验收规范 GB50300-2001 建筑工程施工质量验收统一标准 GB50150 电气装置安装工程电气设备交接试验标准 GB50254-96 (1996.12) 电气装置安装工程施工及验收规范 GB50255-96 (1996.12) 电气装置安装工程施工及验收规范 GB50256-96 (1996.12) 电气装置安装工程施工及验收规范 GB50257-96 (1996.12) 电气装置安装工程施工及验收规范 2 DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范 电气装置安装工程施工及验收规范汇编 (1996) 1 施工准备： 1.1 设备及材料要求 1.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C 认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。 1.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5 毫米镀锌铁板。塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8 毫米。木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20 毫米。 1.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最 小截 面积 SP不应小于表 1 规定。 1.1.4 柜、箱内低 压 电器 组 合应符合下 列 规定： 3 1.1.4.1 发热元件安装在散热良好的位置； 1.1.4.2 熔断器的熔体规格、自动开关的整定值符合设计要求； 1.1.4.3 切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板； 1.1.4.4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确； 1.1.4.5 外壳需接地（PE）和接零（PEN）的，连接可靠； 1.1.4.6 端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。 1.1.5 ...
