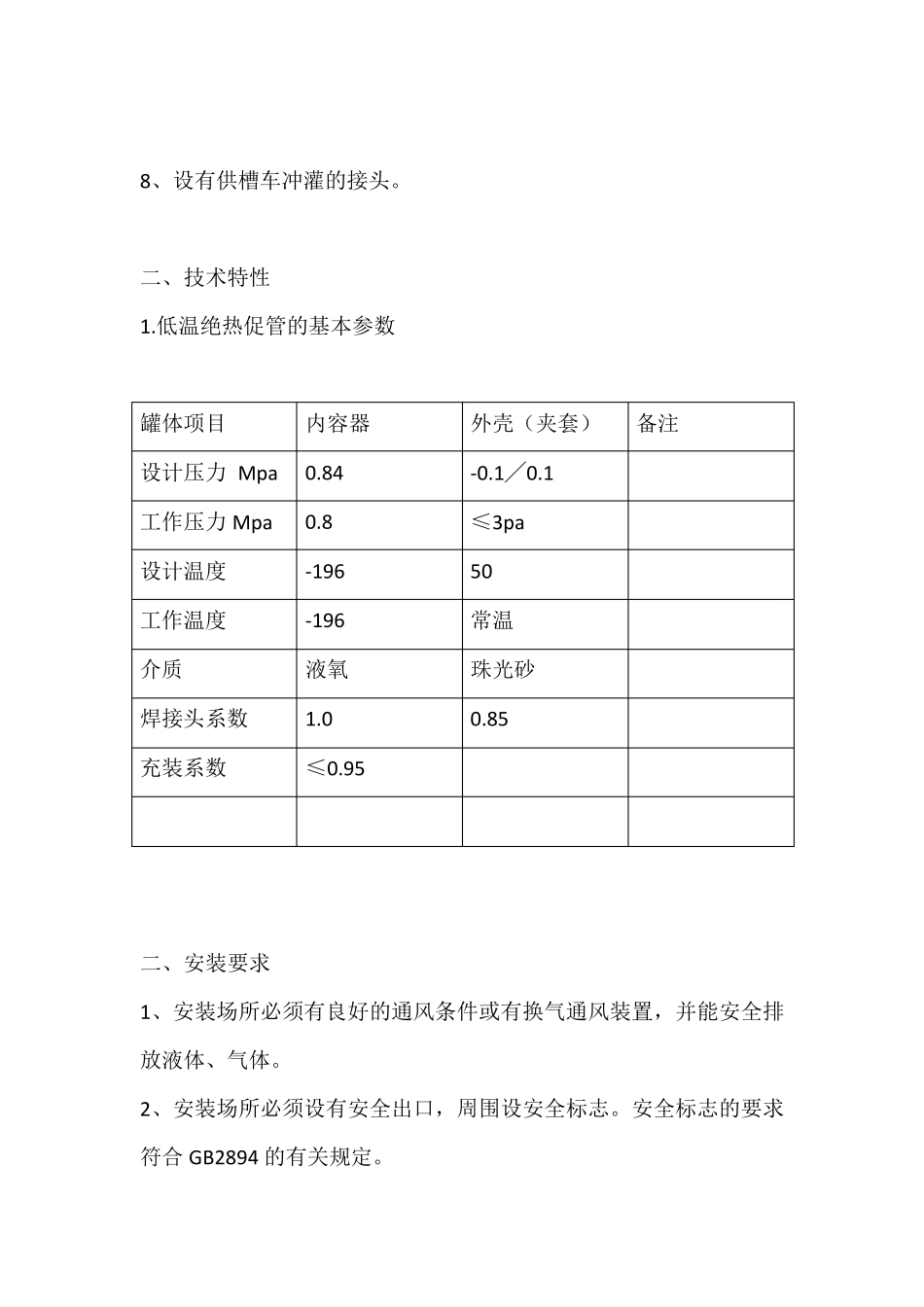

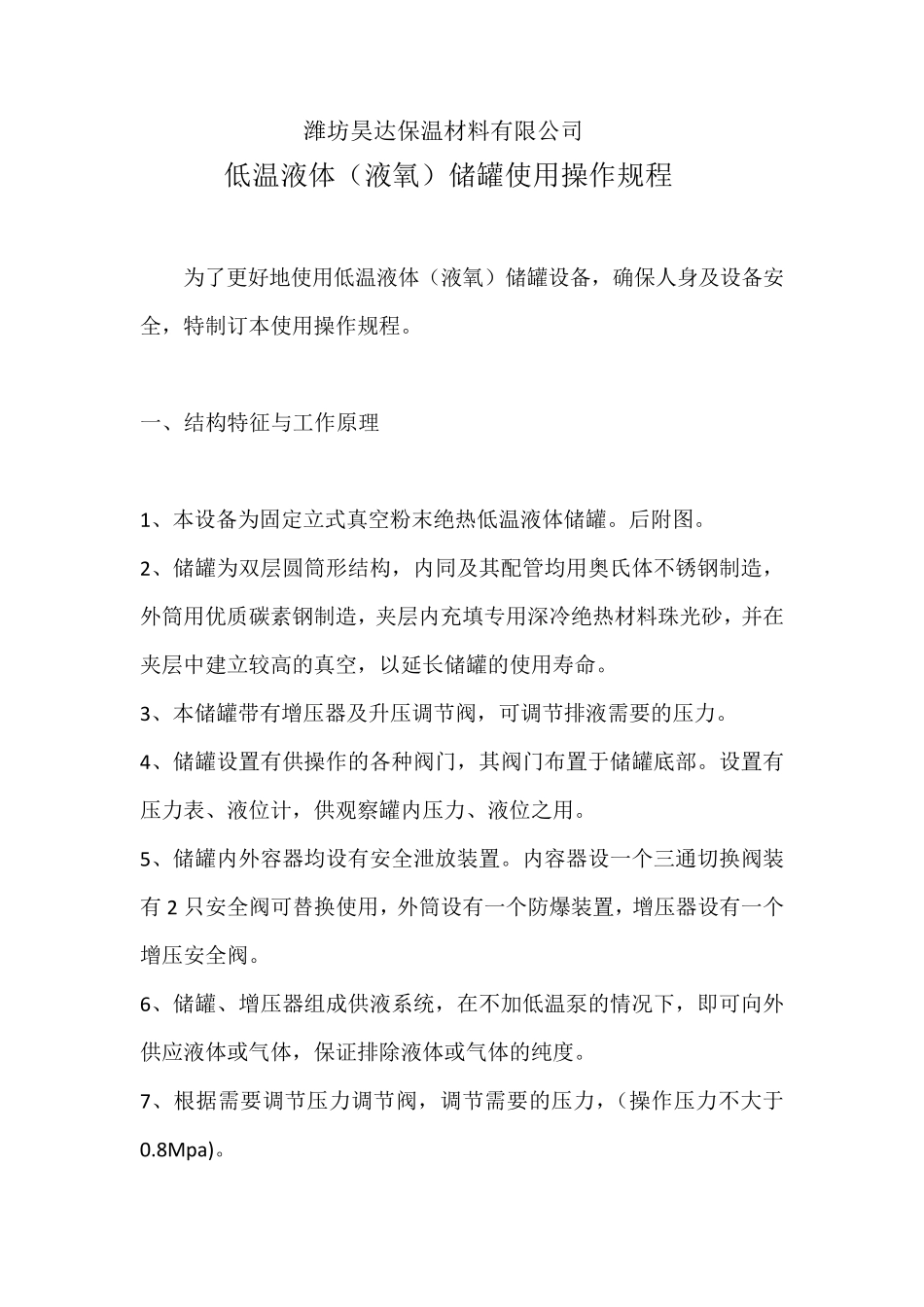

潍坊昊达保温材料有限公司 低温液体(液氧)储罐使用操作规程 为了更好地使用低温液体(液氧)储罐设备,确保人身及设备安全,特制订本使用操作规程。 一、结构特征与工作原理 1、本设备为固定立式真空粉末绝热低温液体储罐。后附图。 2、储罐为双层圆筒形结构,内同及其配管均用奥氏体不锈钢制造,外筒用优质碳素钢制造,夹层内充填专用深冷绝热材料珠光砂,并在夹层中建立较高的真空,以延长储罐的使用寿命。 3、本储罐带有增压器及升压调节阀,可调节排液需要的压力。 4、储罐设置有供操作的各种阀门,其阀门布置于储罐底部。设置有压力表、液位计,供观察罐内压力、液位之用。 5、储罐内外容器均设有安全泄放装置。内容器设一个三通切换阀装有2 只安全阀可替换使用,外筒设有一个防爆装置,增压器设有一个增压安全阀。 6、储罐、增压器组成供液系统,在不加低温泵的情况下,即可向外供应液体或气体,保证排除液体或气体的纯度。 7、根据需要调节压力调节阀,调节需要的压力,(操作压力不大于0.8Mpa)。 8、设有供槽车冲灌的接头。 二、技术特性 1.低温绝热促管的基本参数 罐体项目 内容器 外壳(夹套) 备注 设计压力 Mpa 0.84 -0.1╱0.1 工作压力Mpa 0.8 ≤3pa 设计温度 -196 50 工作温度 -196 常温 介质 液氧 珠光砂 焊接头系数 1.0 0.85 充装系数 ≤0.95 二、安装要求 1、安装场所必须有良好的通风条件或有换气通风装置,并能安全排放液体、气体。 2、安装场所必须设有安全出口,周围设安全标志。安全标志的要求符合 GB2894 的有关规定。 3、安装场所附近必须有充足的水源,场所必须配备灭火器材,周围不得有易燃易爆物品,保持场地清洁干净。 4、液氧的储存、汽化、充装、使用场所易设围墙或栅栏。 5、液氧的储存、汽化、充装、使用场所的周围严禁明火,杜绝一切火源,并有明显的禁火标志。 四、 设备的安全使用 1、容器的充满率不得大于 0.95,严禁过量充装。 2、容器投入使用前,应按《固定式压力容器安全技术监察规程》的规定检查各种阀门、仪表、安全装置是否齐全有效、灵敏可靠,以保证安全使用。 3、所用压力表必须是禁油压力表,安全阀、防爆装置的材质应选用不锈钢、铜或铝,并必须脱油去脂。 4、容器、汽化器及管路系统在使用前应用无油干燥空气或氮气吹除水分或潮气。 5、低温液体汽化器的气体出口温度不低于-20 度。 6、容器在初次充装时,开始应缓慢充装(阀门应缓...
