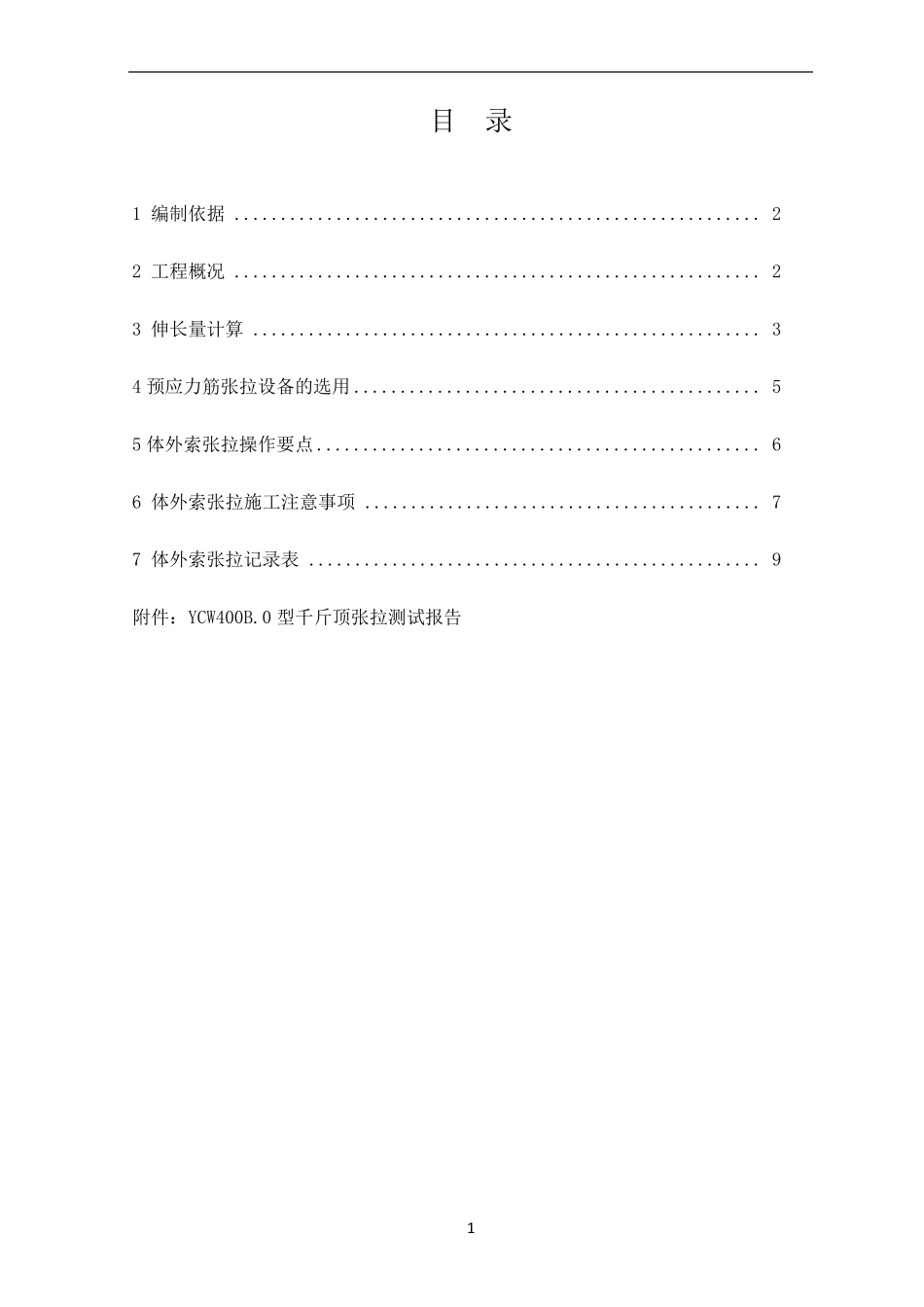

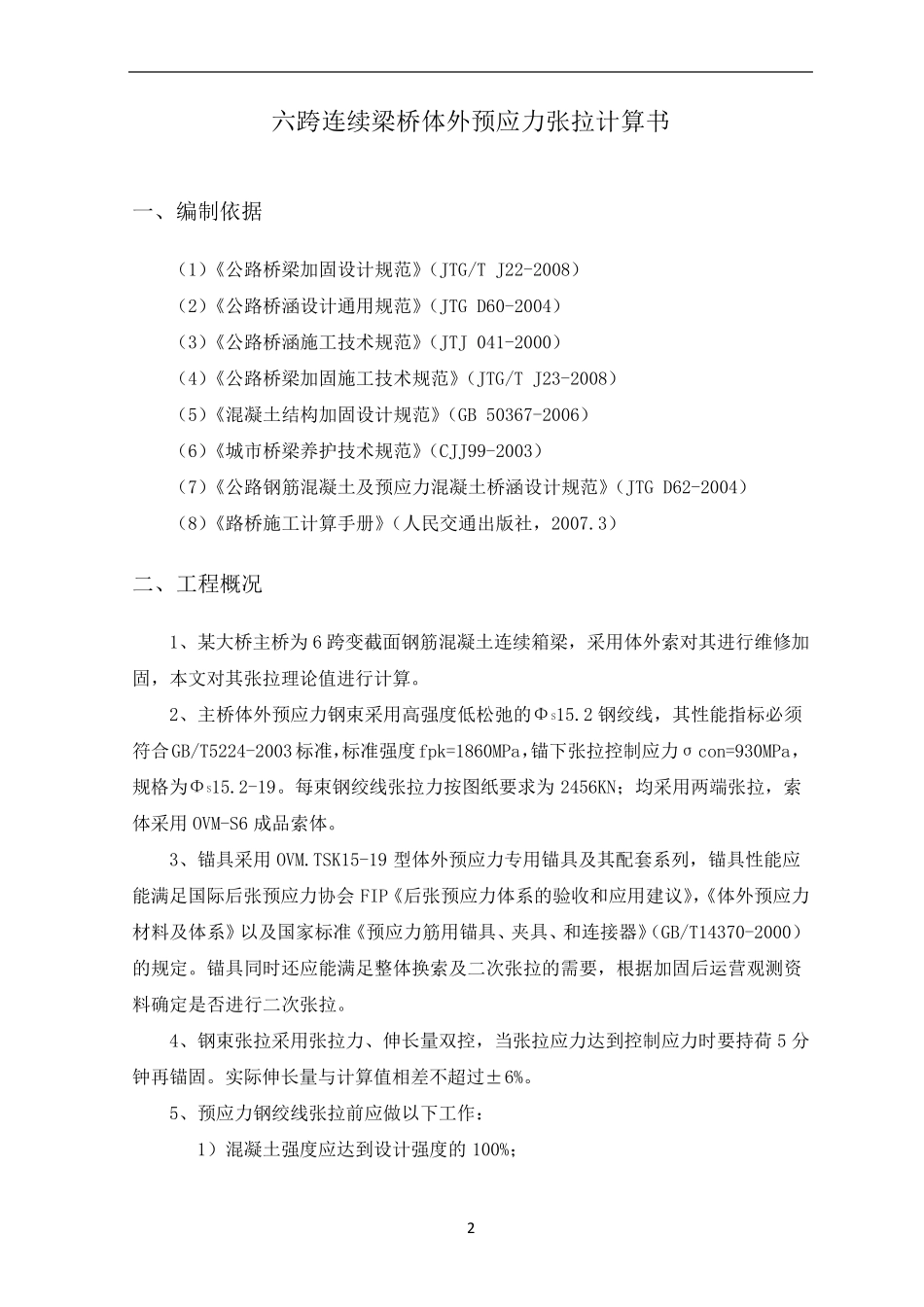

六跨连续梁桥体外预应力 张拉计算书 2010 年 9 月 1 目 录 1 编制依据 ......................................................... 2 2 工程概况 ......................................................... 2 3 伸长量计算 ....................................................... 3 4 预应力筋张拉设备的选用 ............................................ 5 5 体外索张拉操作要点 ................................................ 6 6 体外索张拉施工注意事项 ........................................... 7 7 体外索张拉记录表 ................................................. 9 附件：YCW400B.0 型千斤顶张拉测试报告 2 六 跨 连 续 梁 桥 体 外 预 应 力 张 拉 计 算 书 一 、 编 制 依 据 （ 1）《 公 路 桥 梁 加 固 设 计 规 范 》（ JTG/T J22-2008） （ 2）《 公 路 桥 涵 设 计 通 用 规 范 》（ JTG D60-2004） （ 3）《 公 路 桥 涵 施 工 技 术 规 范 》（ JTJ 041-2000） （ 4）《 公 路 桥 梁 加 固 施 工 技 术 规 范 》（ JTG/T J23-2008） （ 5）《 混 凝 土 结 构 加 固 设 计 规 范 》（ GB 50367-2006） （ 6）《 城 市 桥 梁 养 护 技 术 规 范 》（ CJJ99-2003） （ 7）《 公 路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范 》（ JTG D62-2004） （ 8）《 路 桥 施 工 计 算 手 册 》（ 人 民 交 通 出 版 社 ， 2007.3） 二 、 工 程 概 况 1、 某 大 桥 主 桥 为 6 跨 变 截 面 钢 筋 混 凝 土 连 续 箱 梁 ， 采 用 体 外 索 对 其 进 行 维 修 加固 ， 本 文 对 其 张 拉 理 论 值 进 行 计 算 。 2、 主 桥 体 外 预 应 力 钢 束 采 用 高 强 度 低 松 弛 的 ΦS15.2 钢 绞 线 ， 其 性 能 指 标 必 须符 合 GB/T5224-2003 标 准 ，标 准 强 度 fpk=1860MPa，锚 下 张 拉 控 制 应 力 σ con=930MPa，规 格 为 ΦS15.2-19。 每 束 钢 绞 线 张 拉 力 按 图 纸 要 求 为2456KN； 均 采 用 两 端 张 拉 ， 索体 采 用 OVM-S6 成 品 ...
