供水管路抢修标准

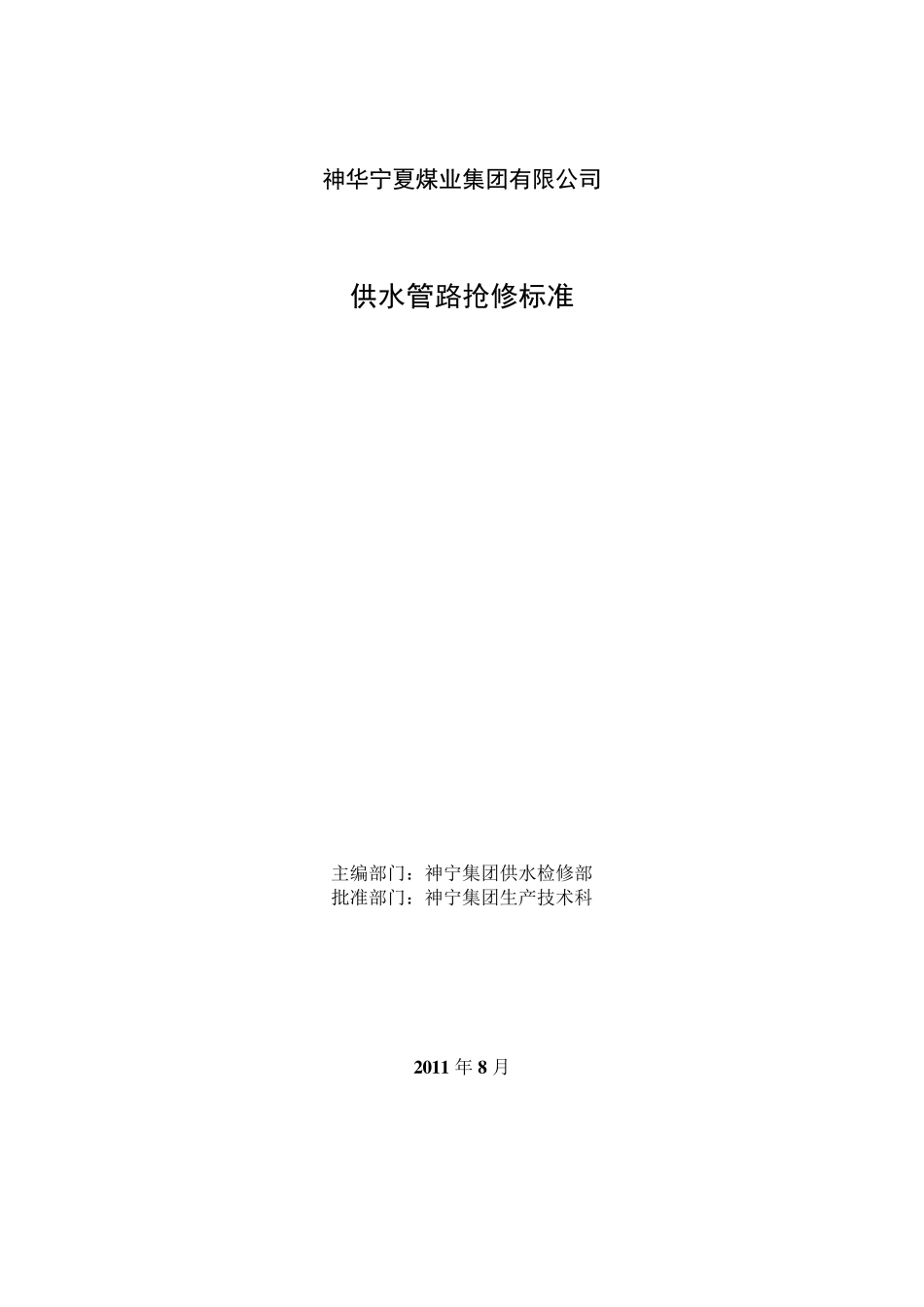

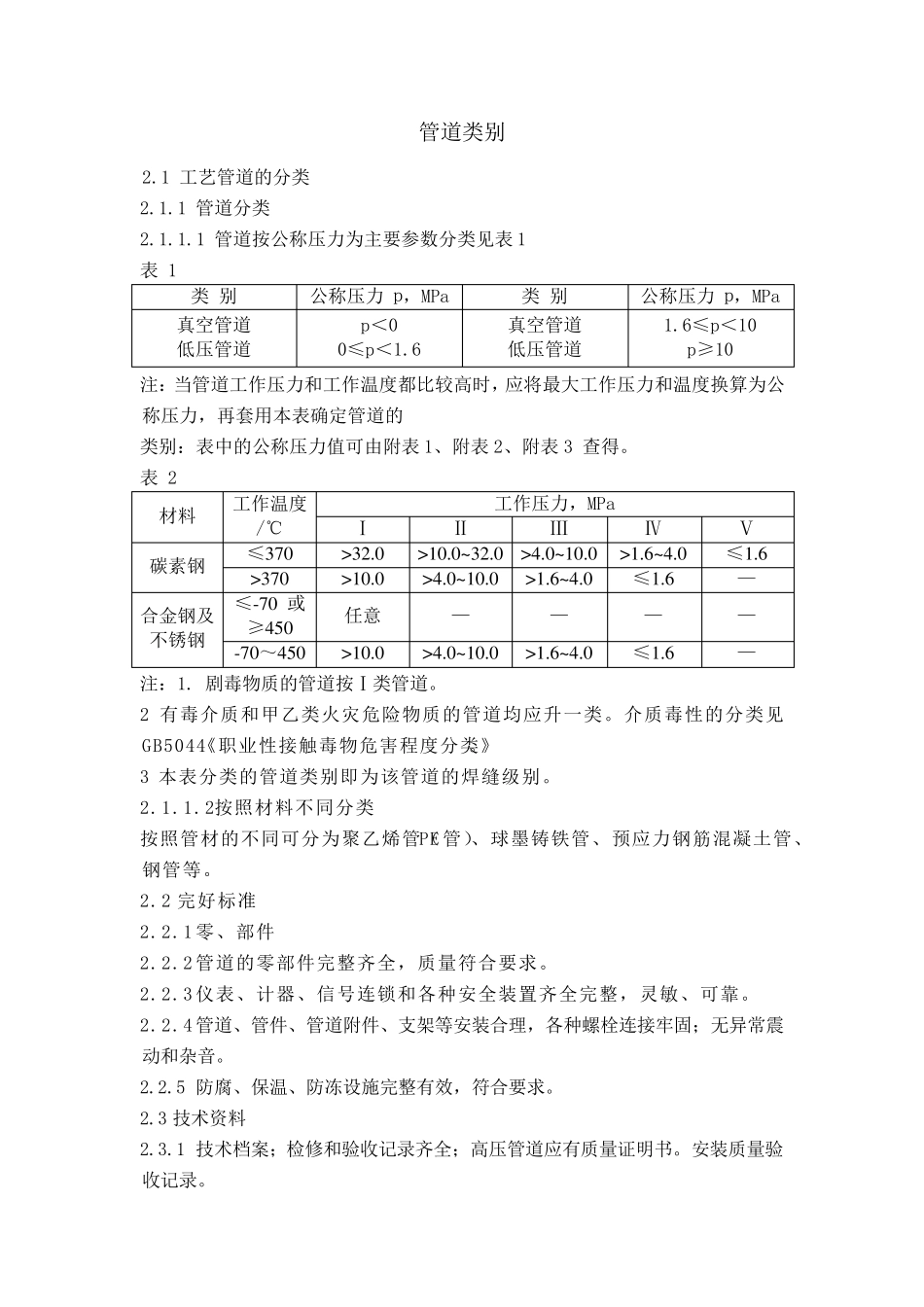

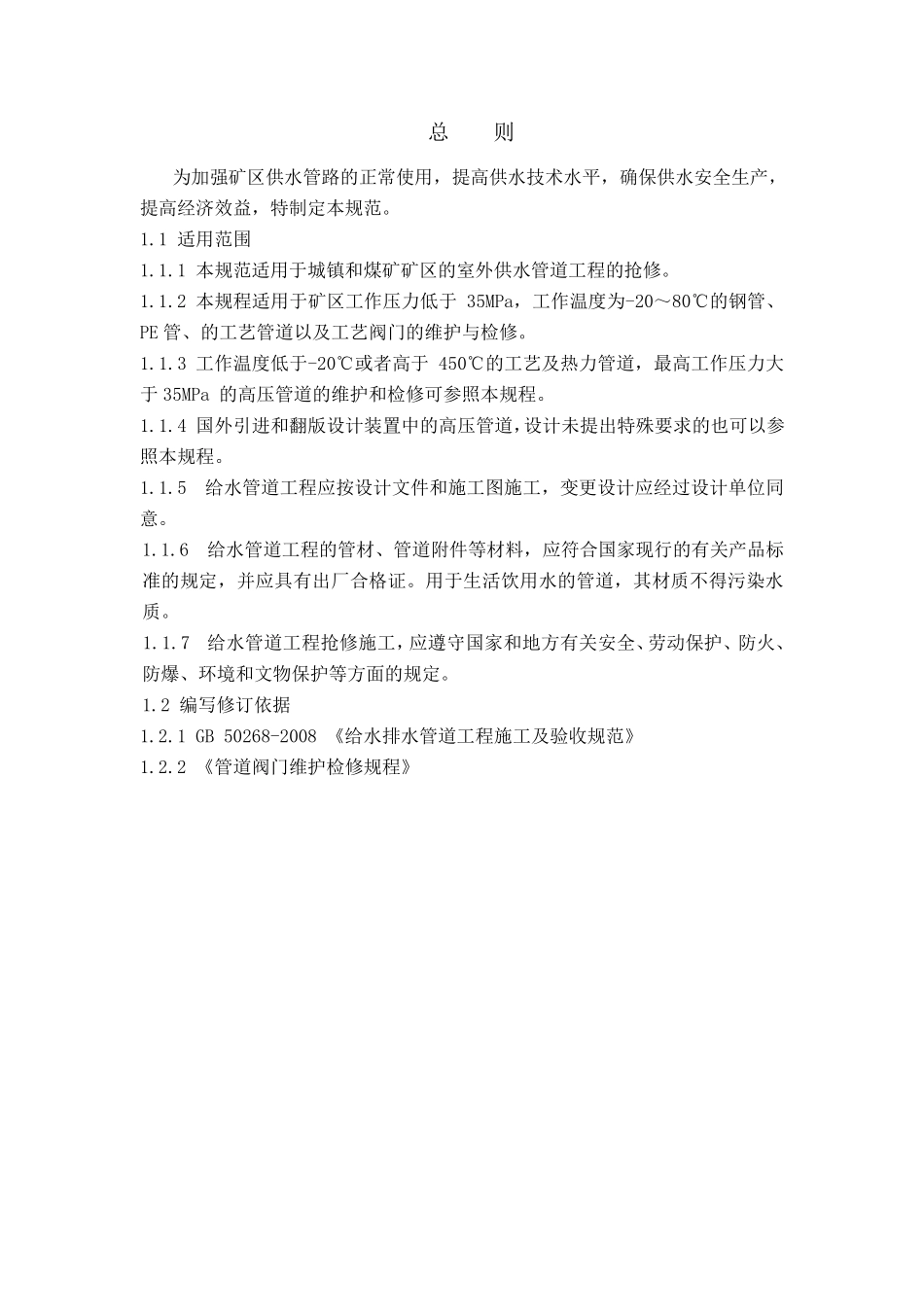

神华宁夏煤业集团有限公司 供水管路抢修标准 主编部门：神宁集团供水检修部 批准部门：神宁集团生产技术科 2 0 1 1 年 8 月 总 则 为加强矿区供水管路的正常使用，提高供水技术水平，确保供水安全生产，提高经济效益，特制定本规范。 1.1 适用范围 1.1.1 本规范适用于城镇和煤矿矿区的室外供水管道工程的抢修。 1.1.2 本规程适用于矿区工作压力低于35MPa，工作温度为-20～80℃的钢管、PE 管、的工艺管道以及工艺阀门的维护与检修。 1.1.3 工作温度低于-20℃或者高于450℃的工艺及热力管道，最高工作压力大于35MPa 的高压管道的维护和检修可参照本规程。 1.1.4 国外引进和翻版设计装置中的高压管道，设计未提出特殊要求的也可以参照本规程。 1.1.5 给水管道工程应按设计文件和施工图施工，变更设计应经过设计单位同意。 1.1.6 给水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，并应具有出厂合格证。用于生活饮用水的管道，其材质不得污染水质。 1.1.7 给水管道工程抢修施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。 1.2 编写修订依据 1.2.1 GB 50268-2008 《给水排水管道工程施工及验收规范》 1.2.2 《管道阀门维护检修规程》 管道类别 2.1 工艺管道的分类 2.1.1 管道分类 2.1.1.1 管道按公称压力为主要参数分类见表1 表 1 类 别 公称压力 p，MPa 类 别 公称压力 p，MPa 真空管道 低压管道 p＜0 0≤p＜1.6 真空管道 低压管道 1.6≤p＜10 p≥10 注：当管道工作压力和工作温度都比较高时，应将最大工作压力和温度换算为公称压力，再套用本表确定管道的 类别：表中的公称压力值可由附表1、附表2、附表3 查得。 表 2 材料 工作温度 /℃ 工作压力，MPa Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ 碳素钢 ≤370 >32.0 >10.0~32.0 >4.0~10.0 >1.6~4.0 ≤1.6 >370 >10.0 >4.0~10.0 >1.6~4.0 ≤1.6 — 合金钢及 不锈钢 ≤-70 或≥450 任意 — — — — -70～450 >10.0 >4.0~10.0 >1.6~4.0 ≤1.6 — 注：1. 剧毒物质的管道按Ⅰ类管道。 2 有毒介质和甲乙类火灾危险物质的管道均应升一类。介质毒性的分类见GB5044《职业性接触毒物危害程度分类》。 3 本表分类的管道类别即为该管道的焊缝级别。 2.1.1.2 按照材料不同分类 按照管材的不同可分为聚乙烯管（PE 管）、球墨铸铁管、预应力钢筋混凝土管...
