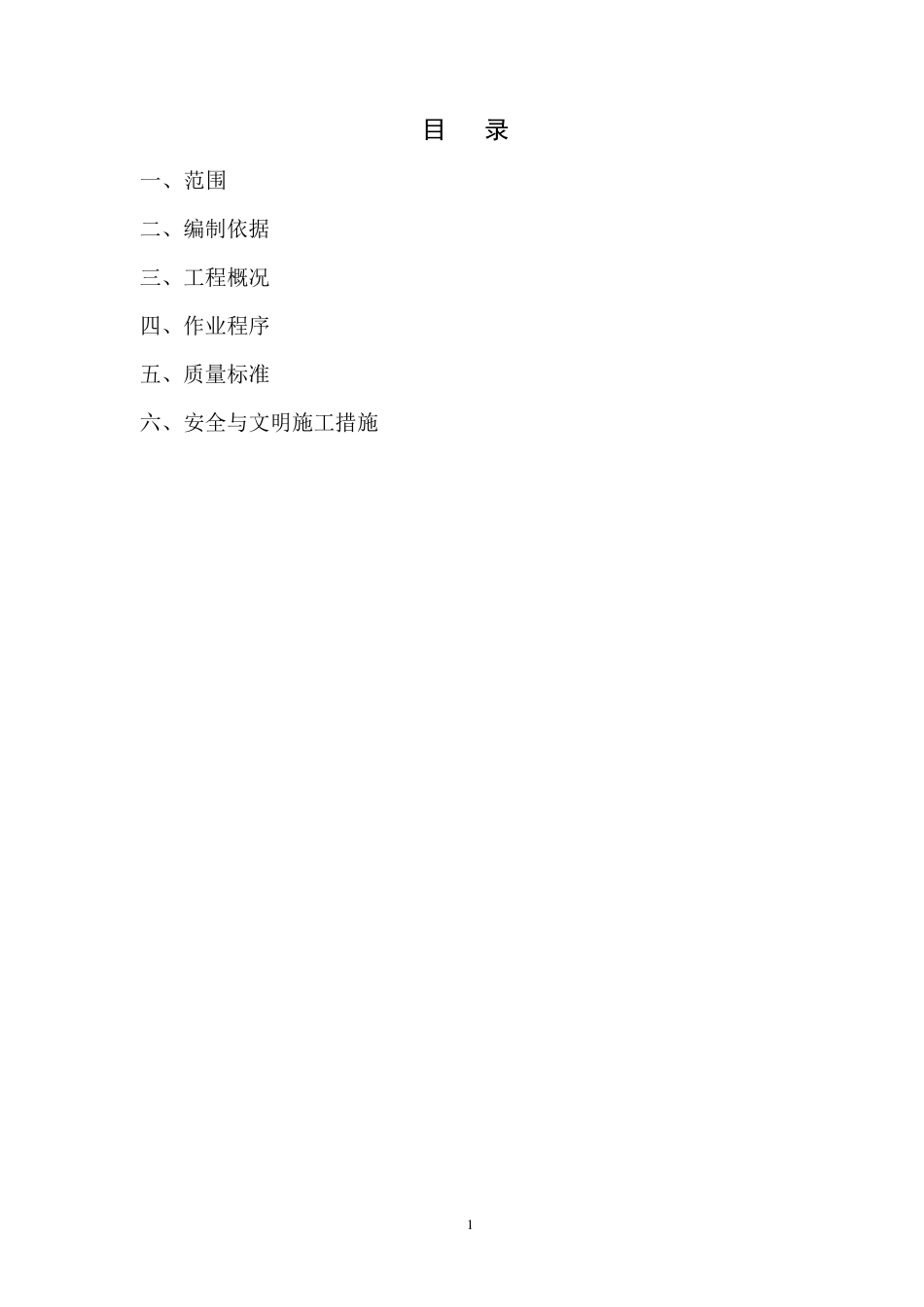

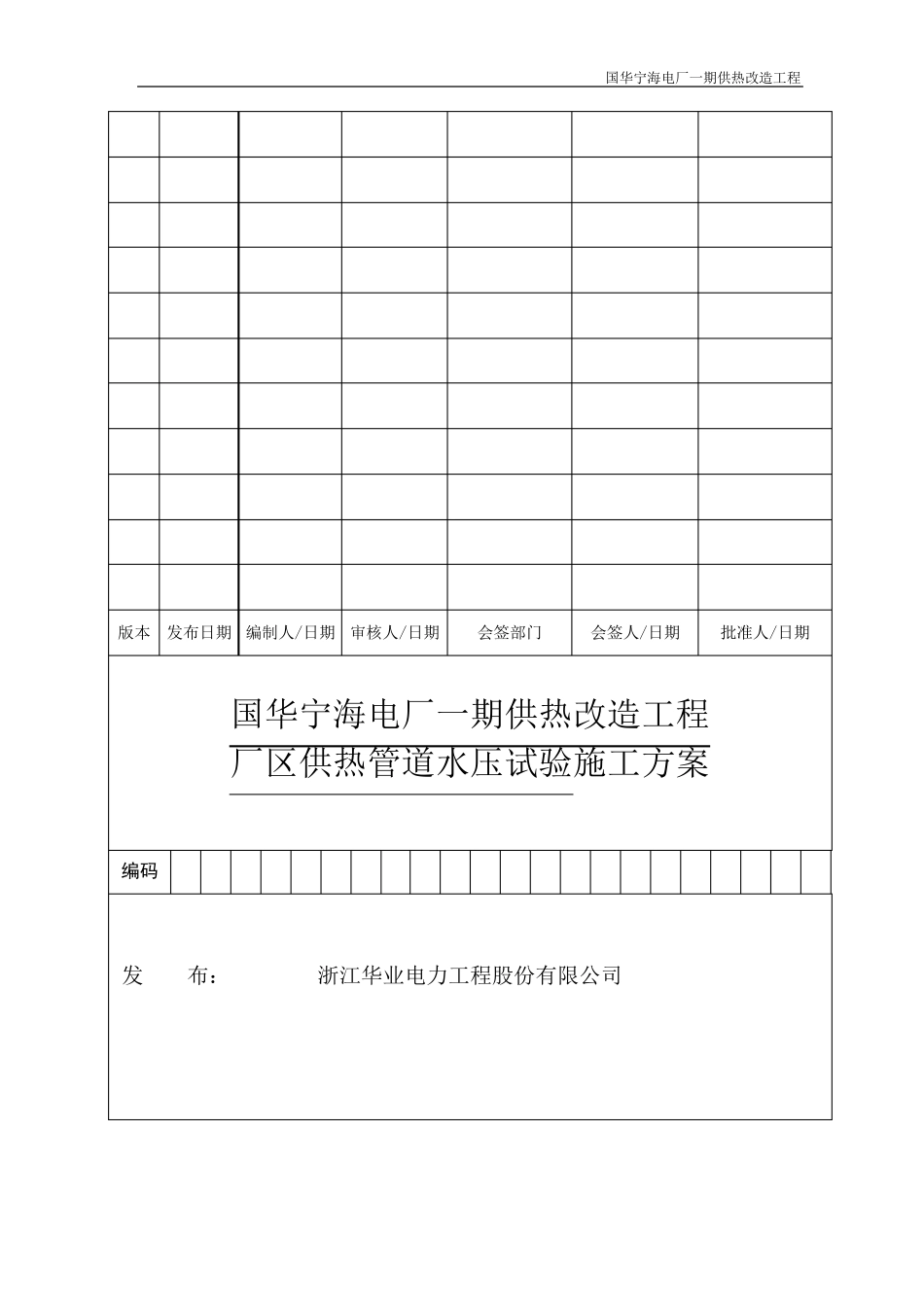

国华宁海电厂一期供热改造工程 版本 发布日期 编制人/日期 审核人/日期 会签部门 会签人/日期 批准人/日期 国华宁海电厂一期供热改造工程 厂区供热管道水压试验施工方案 编码 发 布： 浙江华业电力工程股份有限公司 1 目 录 一、范围 二、编制依据 三、工程概况 四、作业程序 五、质量标准 六、安全与文明施工措施 2 一、范围 本方案适用于宁海国华电厂一期供热改造工程厂区供热管道水压试验。 二、 编制依据 1、《厂区管道安装图》 F4621E19S-J0203 2、《电力建设施工及验收技术规范》（锅炉机组篇）DL 5047-95 3、《火力发电厂焊接技术规程》（DL/T869-2004） 4、《火电施工质量检验及评定标准》（锅炉篇）1996 版 5、《火电施工质量检验及评定标准》(管道篇) (2000 年版) 6、《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-2002 7、《工程建设标准强制性条文》（电力工程部分）2006 版 8、《工业金属管道工程施工及验收规范》 GB50235—97 9、《化工金属管道工程施工及验收规范》 HG20225—95 三、 工程概况 宁海电厂一期供热改造工程管道材质主要以20 号无缝钢管为主，根据图纸要求该系统完工后必须进行水压试验，管道按系统及压力等级进行水压试验，主要分为：厂区地埋管及厂区地上管道 水压范围：厂区供热管道，地埋部分Φ426×13 管道94m ，地面部分Φ377×12 管道620m 。 四、 作业程序 4.1 水压试验流程： 水压试验临时系统安装 水压系统检验系统上水初次升压至1/2设计压力系统全面检查继续升压至设计压力系统全面检查升压至水压试验压力(稳压10 分钟)降压至设计压力系统全面检查结束试验，排除全部存水系统恢复 4.2.临时系统安装 用厚度为16 的钢板将两侧管口封住，并在堵板上焊接井字型加强筋，在主变侧堵板上加装放气阀，在生产 楼 侧加装打 压设备 ，压力表 精 确 度为1.6（0-6.0MPa ）。 3 4.3 水压试验前系统检查 管线上的支吊架全部安装到位。检查阀门的开关状态正确性，临时管道安装质量。 4.4 系统上水 地埋段可选用消防车上水，地上部分可根据位置就近接入上水点，系统所有放气阀门打开，直至放气口冒水。 4.5 初次升压至1/2 设计压力 保持升压速率≤0.3MPa/min，直至系统压力1/2 设计压力2.35MPa，停止水压泵动作。 4.6 系统全面检查 检查系统是否有泄漏。发现缺陷，管道泄压，及时消缺。 继续升...
