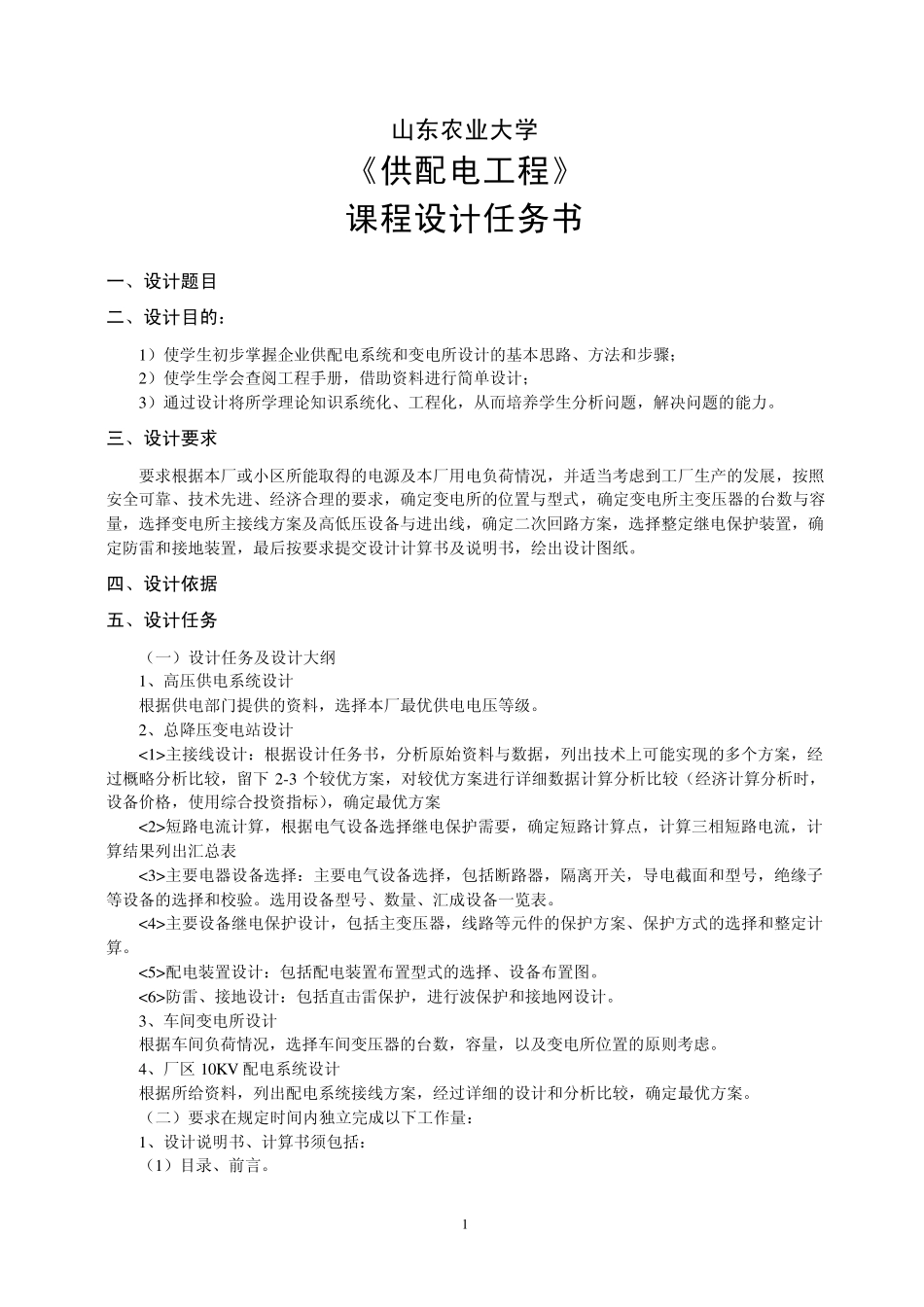

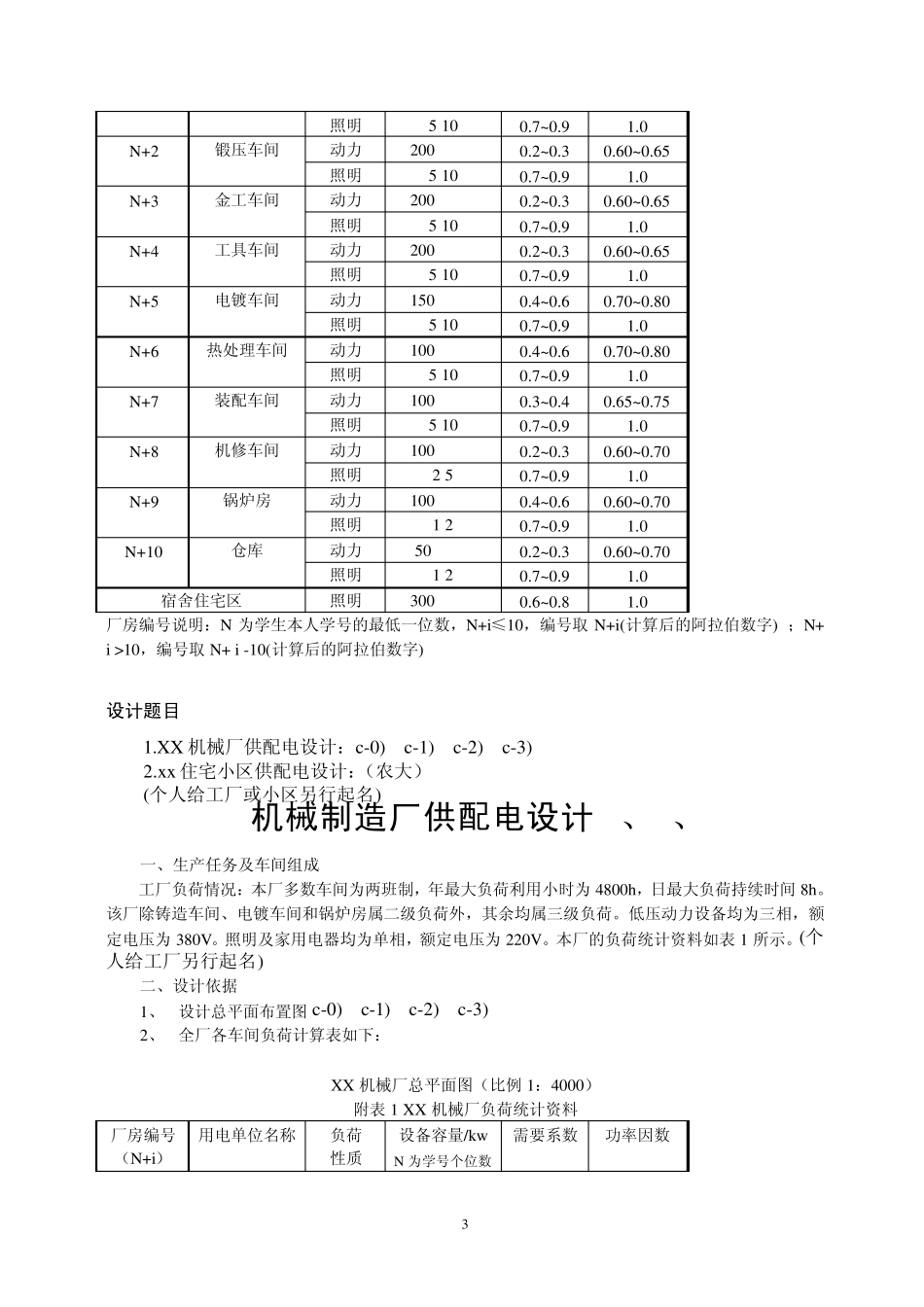

1 山东农业大学 《供配电工程》 课程设计任务书 一、设计题目 二、设计目的： 1）使学生初步掌握企业供配电系统和变电所设计的基本思路、方法和步骤； 2）使学生学会查阅工程手册，借助资料进行简单设计； 3）通过设计将所学理论知识系统化、工程化，从而培养学生分析问题，解决问题的能力。 三、设计要求 要求根据本厂或小区所能取得的电源及本厂用电负荷情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求提交设计计算书及说明书，绘出设计图纸。 四、设计依据 五、设计任务 （一）设计任务及设计大纲 1、高压供电系统设计 根据供电部门提供的资料，选择本厂最优供电电压等级。 2、总降压变电站设计 <1>主接线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，经过概略分析比较，留下 2-3 个较优方案，对较优方案进行详细数据计算分析比较（经济计算分析时，设备价格，使用综合投资指标），确定最优方案 <2>短路电流计算，根据电气设备选择继电保护需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表 <3>主要电器设备选择：主要电气设备选择，包括断路器，隔离开关，导电截面和型号，绝缘子等设备的选择和校验。选用设备型号、数量、汇成设备一览表。 <4>主要设备继电保护设计，包括主变压器，线路等元件的保护方案、保护方式的选择和整定计算。 <5>配电装置设计：包括配电装置布置型式的选择、设备布置图。 <6>防雷、接地设计：包括直击雷保护，进行波保护和接地网设计。 3、车间变电所设计 根据车间负荷情况，选择车间变压器的台数，容量，以及变电所位置的原则考虑。 4、厂区 10KV 配电系统设计 根据所给资料，列出配电系统接线方案，经过详细的设计和分析比较，确定最优方案。 （二）要求在规定时间内独立完成以下工作量： 1、设计说明书、计算书须包括： （1）目录、前言。 2 （2）负荷计算和无功功率计算及补偿； （3）变电所位置和型式的选择； （4）变电所主变压器台数和容量及主接线方案的选择； （5）短路电流的计算； （6）变电所一次设备的选择与校验； （7）变电所高、低压线路的选择； （8）变电所二次回路方案选择及继电保护的整定； （9...
