侧墙三角支架模板搭设方案

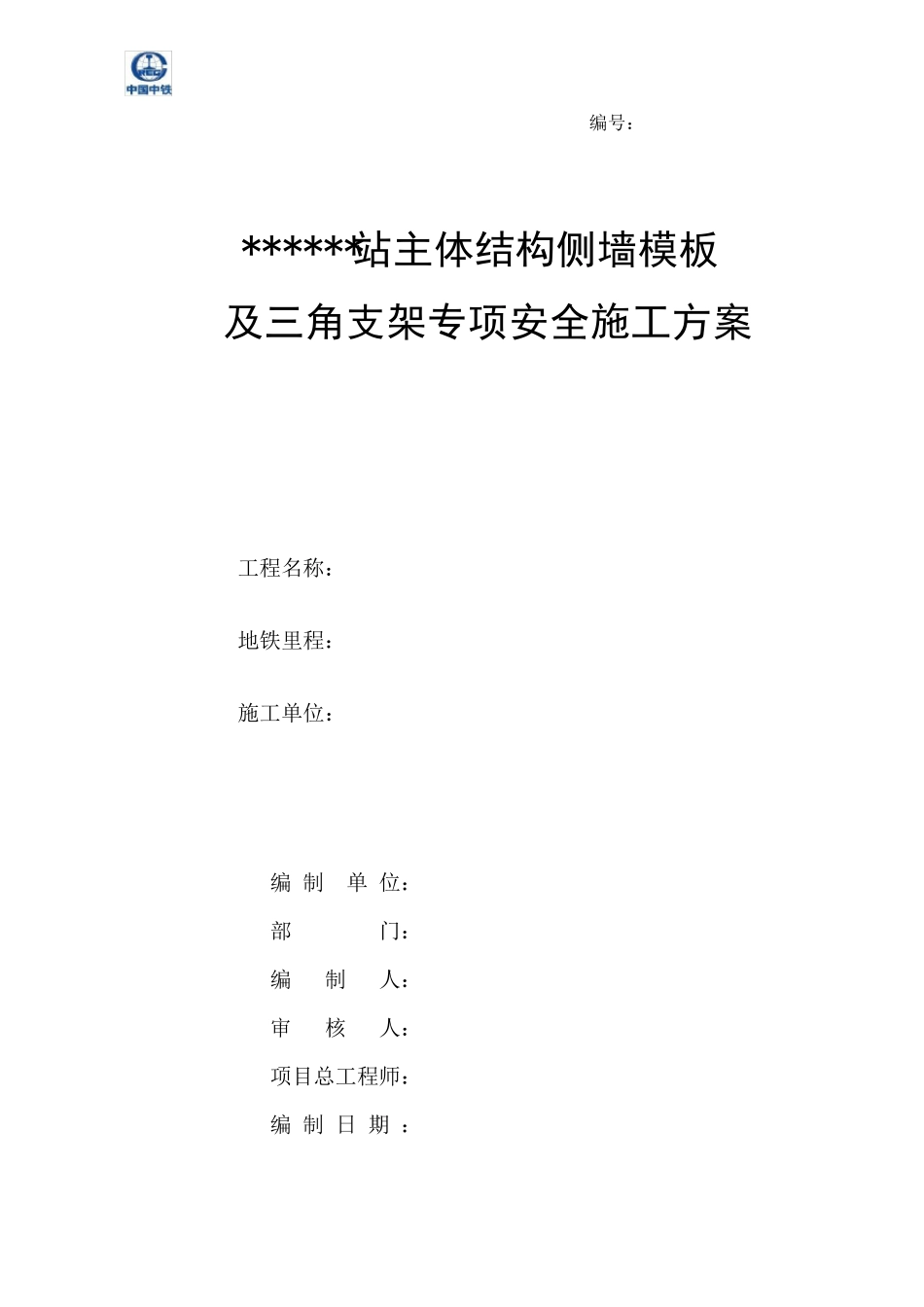

侧墙三角支架模板搭设方案_第1页
1/14

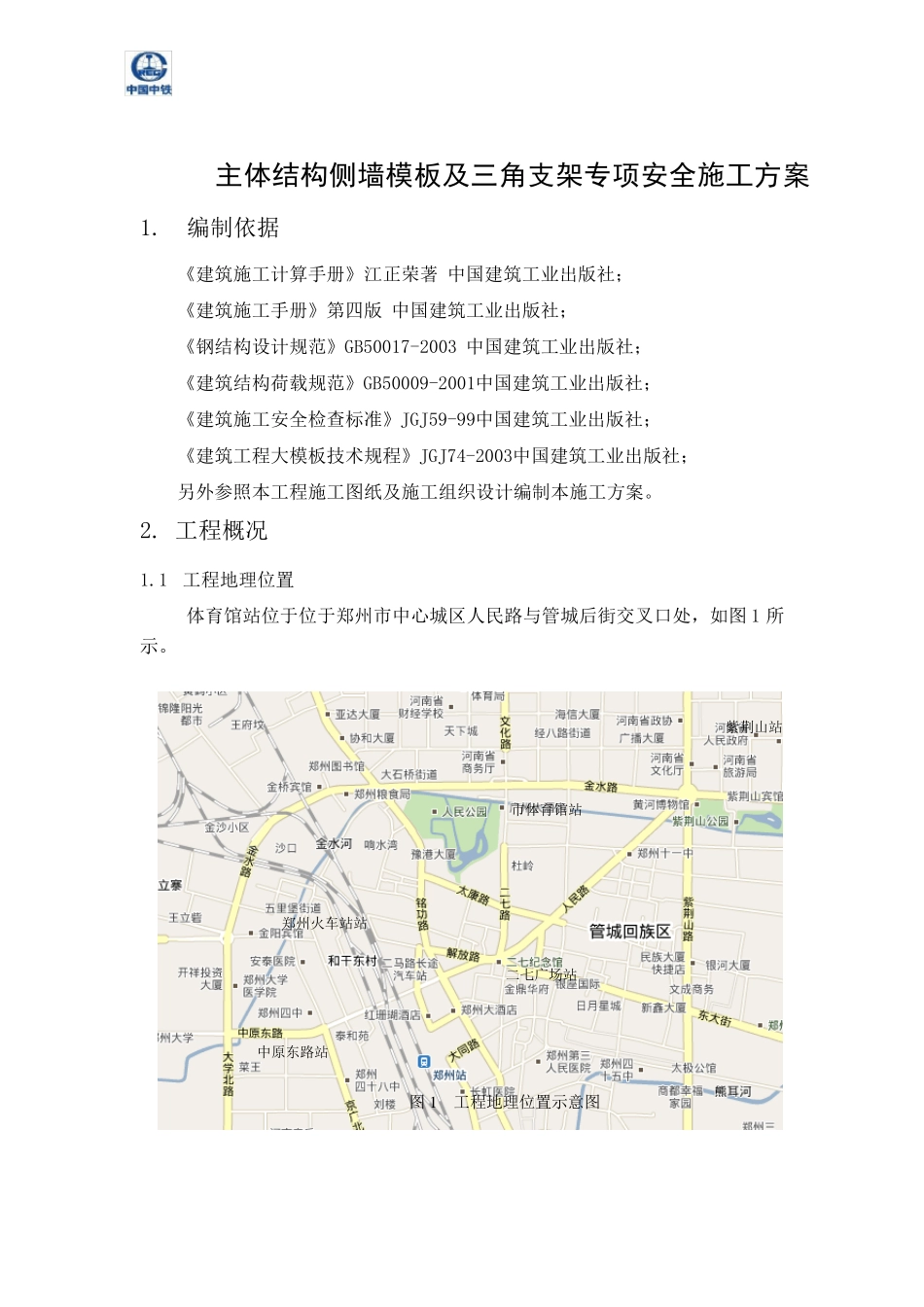

侧墙三角支架模板搭设方案_第2页
2/14

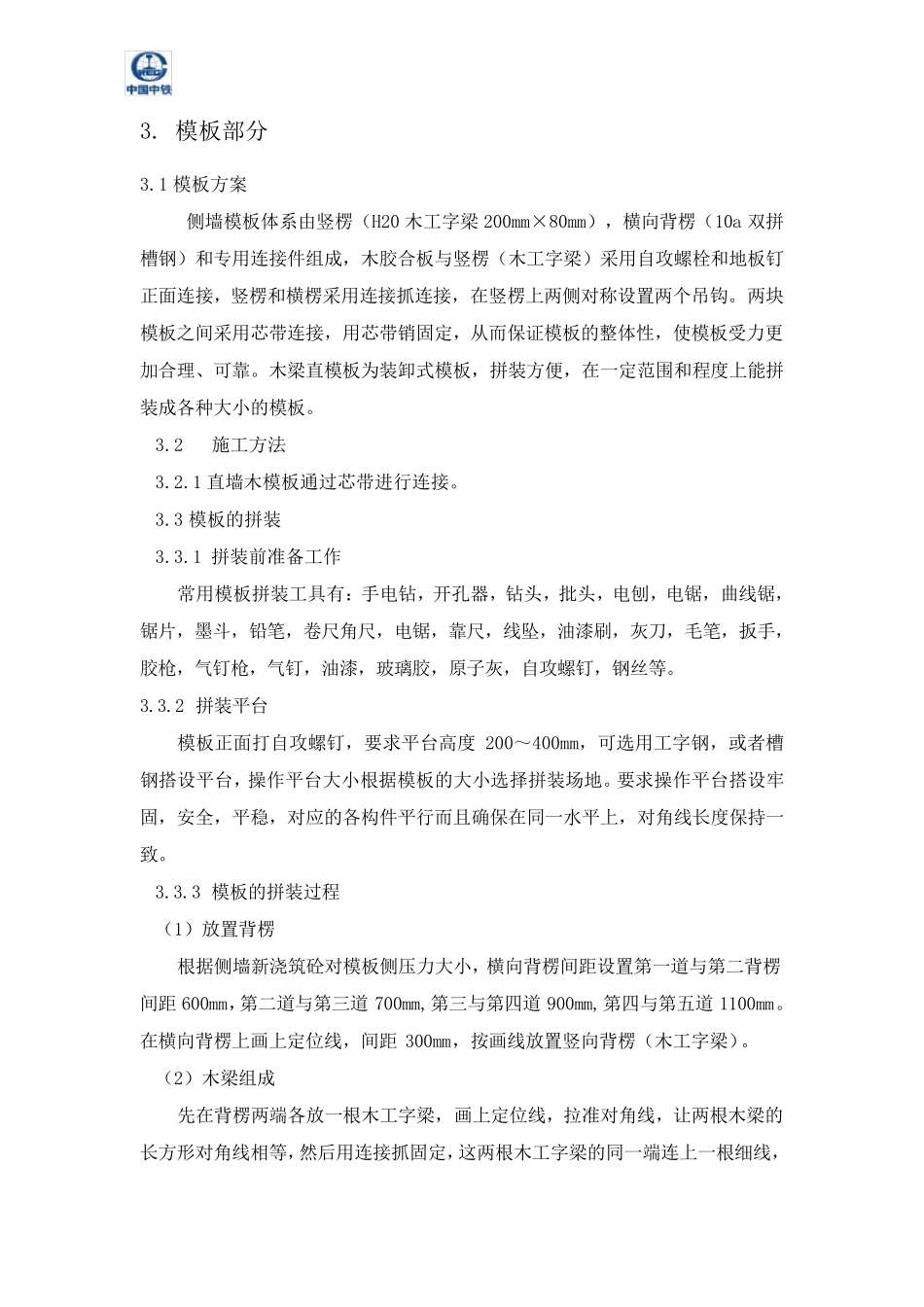

侧墙三角支架模板搭设方案_第3页
3/14
编号: ******站主体结构侧墙模板 及三角支架专项安全施工方案 工程名称: 地铁里程: 施工单位: 编 制 单 位: 部 门: 编 制 人: 审 核 人: 项目总工程师: 编 制 日 期 : 主体结构侧墙模板及三角支架专项安全施工方案 1. 编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《钢结构设计规范》GB50017-2003 中国建筑工业出版社; 《建筑结构荷载规范》GB50009-2001中国建筑工业出版社; 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社; 《建筑工程大模板技术规程》JGJ74-2003中国建筑工业出版社; 另外参照本工程施工图纸及施工组织设计编制本施工方案。 2. 工程概况 1.1 工程地理位置 体育馆站位于位于郑州市中心城区人民路与管城后街交叉口处,如图1 所示。 图1 工程地理位置示意图 中原东路站 郑州火车站站 二七广场站 市体育馆站 紫荆山站 3. 模板部分 3.1 模板方案 侧墙模板体系由竖楞(H20 木工字梁200mm×80mm),横向背楞(10a 双拼槽钢)和专用连接件组成,木胶合板与竖楞(木工字梁)采用自攻螺栓和地板钉正面连接,竖楞和横楞采用连接抓连接,在竖楞上两侧对称设置两个吊钩。两块模板之间采用芯带连接,用芯带销固定,从而保证模板的整体性,使模板受力更加合理、可靠。木梁直模板为装卸式模板,拼装方便,在一定范围和程度上能拼装成各种大小的模板。 3.2 施工方法 3.2.1 直墙木模板通过芯带进行连接。 3.3 模板的拼装 3.3.1 拼装前准备工作 常用模板拼装工具有:手电钻,开孔器,钻头,批头,电刨,电锯,曲线锯,锯片,墨斗,铅笔,卷尺角尺,电锯,靠尺,线坠,油漆刷,灰刀,毛笔,扳手,胶枪,气钉枪,气钉,油漆,玻璃胶,原子灰,自攻螺钉,钢丝等。 3.3.2 拼装平台 模板正面打自攻螺钉,要求平台高度 200~400mm,可选用工字钢,或者槽钢搭 设平台,操 作平台大小根 据 模板的大小选择 拼装场 地。要求操 作平台搭 设牢固,安 全 ,平稳 ,对应 的各构 件平行而且 确 保在同 一水 平上,对角线长 度保持 一致 。 3.3.3 模板的拼装过程 (1)放 置背楞 根 据 侧墙新 浇 筑 砼 对模板侧压 力大小,横向背楞间距 设置第 一道 与第 二 背楞间距 600mm,第 二 道 与第 三 道700mm,第 三 与第 四 道900mm,第 四 与第 五 道1100mm。...
