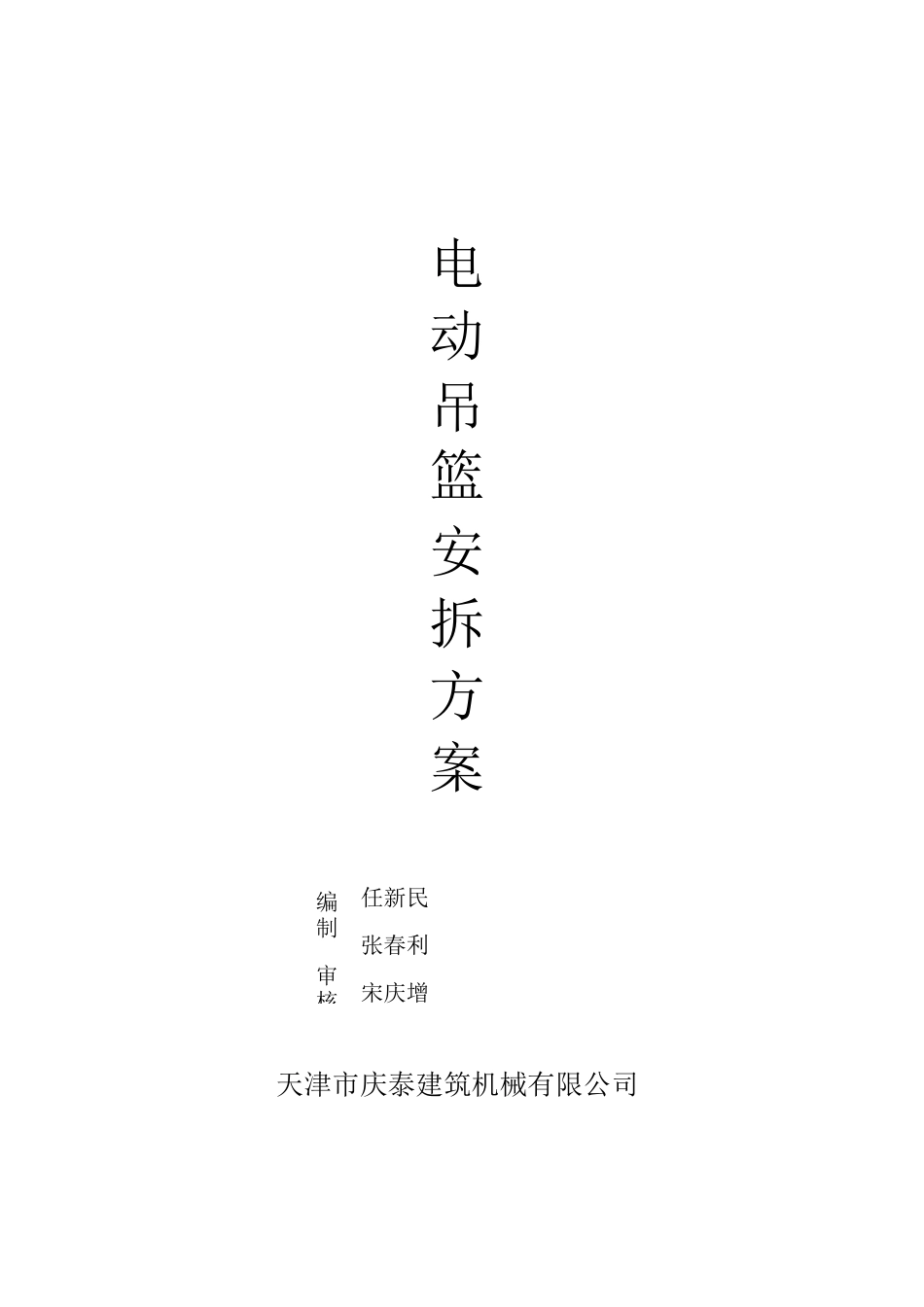

电动吊篮安拆方案8.4

电动吊篮安拆方案 8.4编制审核电动吊篮安拆方案任新民张春利宋庆增天津市庆泰建筑机械有限公司1.工程概况2.编制依据3.组装部署3.1 组装人员装备3.2 吊篮准备3.3 机械准备3.4 电力准备4.安装布置4.1 组装工艺流程图4.2 工艺流程图5.安装方法6.拆卸措施7.操作规程8.验算、验收9.安全管理制度附录：1.工程概况本工程位于天津市武清区东浦洼乡，规划为西起南东路，南至光明路，总规划用地 30 公顷。我第三项目经理部承建其中 25〜39#楼、41#楼、43#楼、45#楼、47#楼、49#楼共 20 栋住宅楼。其中 19 栋楼为地下一层，地上十七层；1 栋楼为地下一层，地上十三层。檐高分别为 52.5 米和 38.9 米，总建筑面积 138931.48m?。本工程基础为钢筋混凝土筏板基础，主体为剪力墙结构，二次结构为加气混凝土砌块墙。工程设计室内标高为±0・00 为大沽高程 7・300m。2.编制依据1）中华人民共和国高处作业吊篮标准（GB19155-2003）2）高出悬吊作业安全技术规程（DB12440-2011）3）建筑机械使用安全技术规程（JGJ33-2001）4）天津市市建设工程施工现场安全标准化管理；5）建筑施工安全检查标准（JGJ59-99）3. 组装部署3・1 人员准备：我公司派吊篮技术人员负责指导安装，承租方派出 8－10名工人协助安装。根据合同要求，安装人员须持证上岗。3・2 吊篮准备：吊篮进场根据工地实际情况采取分批进场。3・3 机械准备：使用塔式起重机或施工电梯。安装布置：外挂架现场组装。详见工艺流程图、现场组装图、配重示意图。3・4 电力准备：承租方必须在建筑屋顶预备 380V 动力电源，及三级动力柜。4. 安装布置4・1 电动吊篮组装工艺流程图侧^箱电线电附片低器源件组装前准备工作：（1）必须对进场吊篮的各个零件、部件进行检查核对验收（2）按组装流程图将各零部件运送到组装位置。（3）安装前验收以安装单位、出租单位为主。4.2 安装工艺流程图5.安装方法5.1 吊篮安装顺序图：5.2 悬挂机构的安装悬挂机构安装于 17 层室内，将悬挂机构的零部件调运至 17 层楼面后，在平面图标注的位置进行安装，安装顺序如下图：5.3 安装及调整5・3・1 安装面位于各楼座楼板面，前、后座下加垫 10X10cm 厚木方，防止压坏楼板。5・3・2 将插杆插入三角形的前支架内，根据支架的最大高度 1・7 米高调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度登高，用螺栓固定，前、后支架完成安装。-~n~60nn-80nn5.3.3 将前梁...
