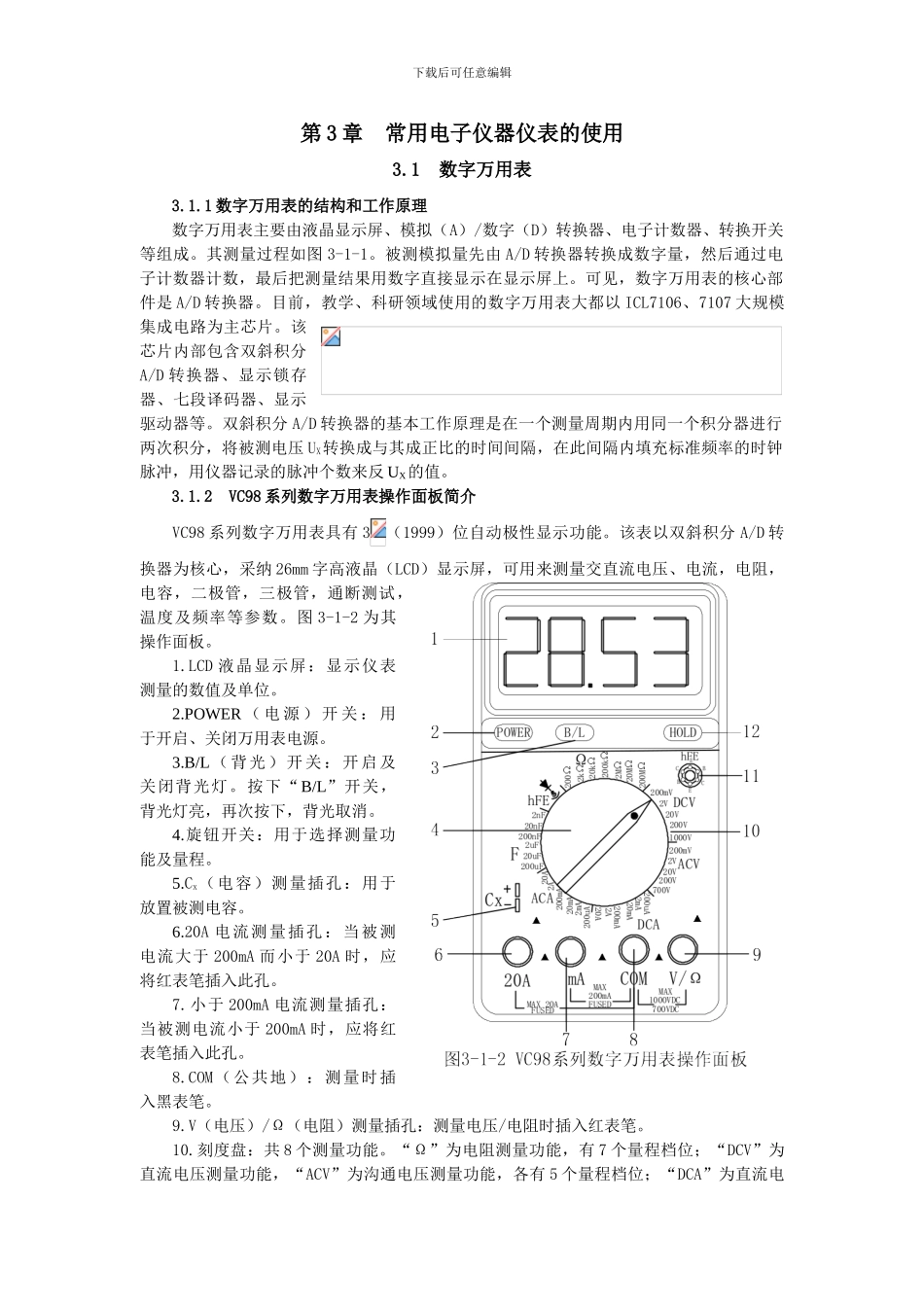

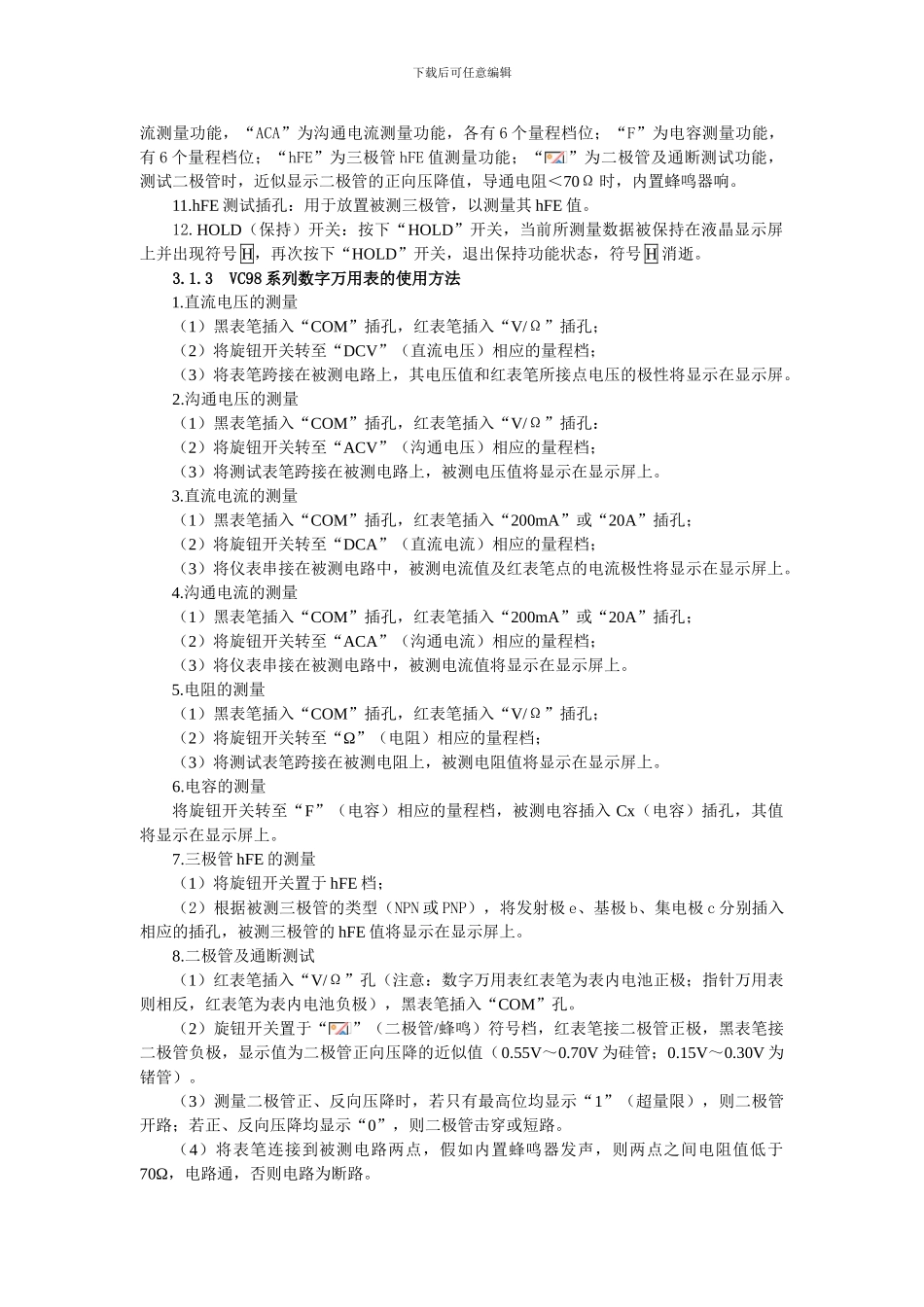

下载后可任意编辑第 3 章 常用电子仪器仪表的使用3.1 数字万用表3.1.1 数字万用表的结构和工作原理数字万用表主要由液晶显示屏、模拟（A）/数字（D）转换器、电子计数器、转换开关等组成。其测量过程如图 3-1-1。被测模拟量先由 A/D 转换器转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。可见，数字万用表的核心部件是 A/D 转换器。目前，教学、科研领域使用的数字万用表大都以 ICL7106、7107 大规模集成电路为主芯片。该芯片内部包含双斜积分A/D 转换器、显示锁存器、七段译码器、显示驱动器等。双斜积分 A/D 转换器的基本工作原理是在一个测量周期内用同一个积分器进行两次积分，将被测电压 UX转换成与其成正比的时间间隔，在此间隔内填充标准频率的时钟脉冲，用仪器记录的脉冲个数来反 UX的值。3.1.2 VC98 系列数字万用表操作面板简介VC98 系列数字万用表具有 3（1999）位自动极性显示功能。该表以双斜积分 A/D 转换器为核心，采纳 26mm 字高液晶（LCD）显示屏，可用来测量交直流电压、电流，电阻，电容，二极管，三极管，通断测试，温度及频率等参数。图 3-1-2 为其操作面板。1.LCD 液晶显示屏：显示仪表测量的数值及单位。2.POWER （ 电 源 ） 开 关 ： 用于开启、关闭万用表电源。3.B/L（背光）开关：开启及关闭背光灯。按下“B/L”开关，背光灯亮，再次按下，背光取消。4.旋钮开关：用于选择测量功能及量程。5.Cx（电容）测量插孔：用于放置被测电容。6.20A 电流测量插孔：当被测电流大于 200mA 而小于 20A 时，应将红表笔插入此孔。7.小于 200mA 电流测量插孔：当被测电流小于 200mA 时，应将红表笔插入此孔。8.COM（公共地）：测量时插入黑表笔。9.V（电压）/Ω（电阻）测量插孔：测量电压/电阻时插入红表笔。10.刻度盘：共 8 个测量功能。“Ω”为电阻测量功能，有 7 个量程档位；“DCV”为直流电压测量功能，“ACV”为沟通电压测量功能，各有 5 个量程档位；“DCA”为直流电下载后可任意编辑流测量功能，“ACA”为沟通电流测量功能，各有 6 个量程档位；“F”为电容测量功能，有 6 个量程档位；“hFE”为三极管 hFE 值测量功能；“”为二极管及通断测试功能，测试二极管时，近似显示二极管的正向压降值，导通电阻＜70Ω 时，内置蜂鸣器响。11.hFE 测试插孔：用于放置被测三极管，以测量其 hFE 值。12.HOLD（保持）开关：按下“HOLD”开...
