数字电子课程设计-红外警报器

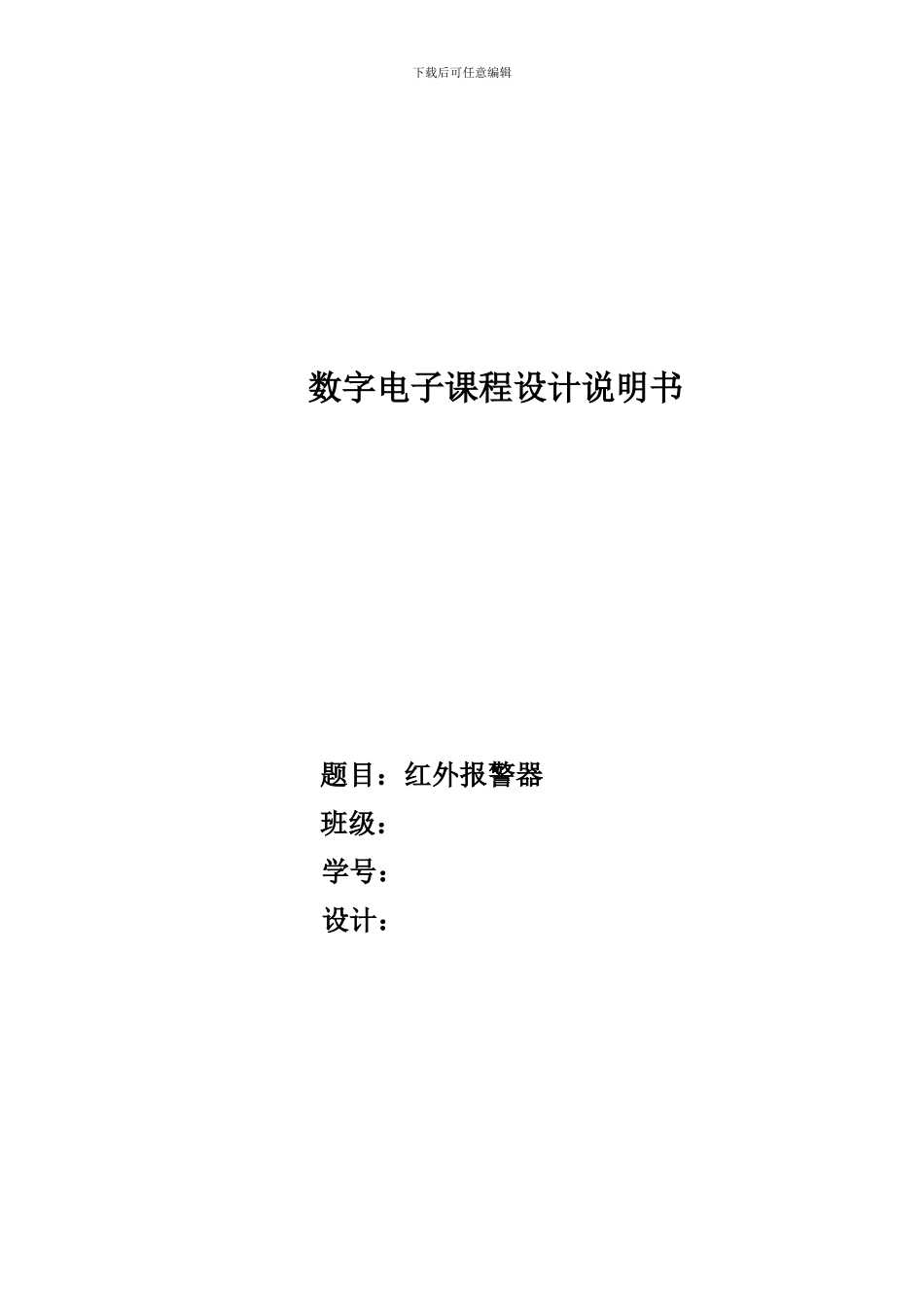

数字电子课程设计-红外警报器_第1页
1/10

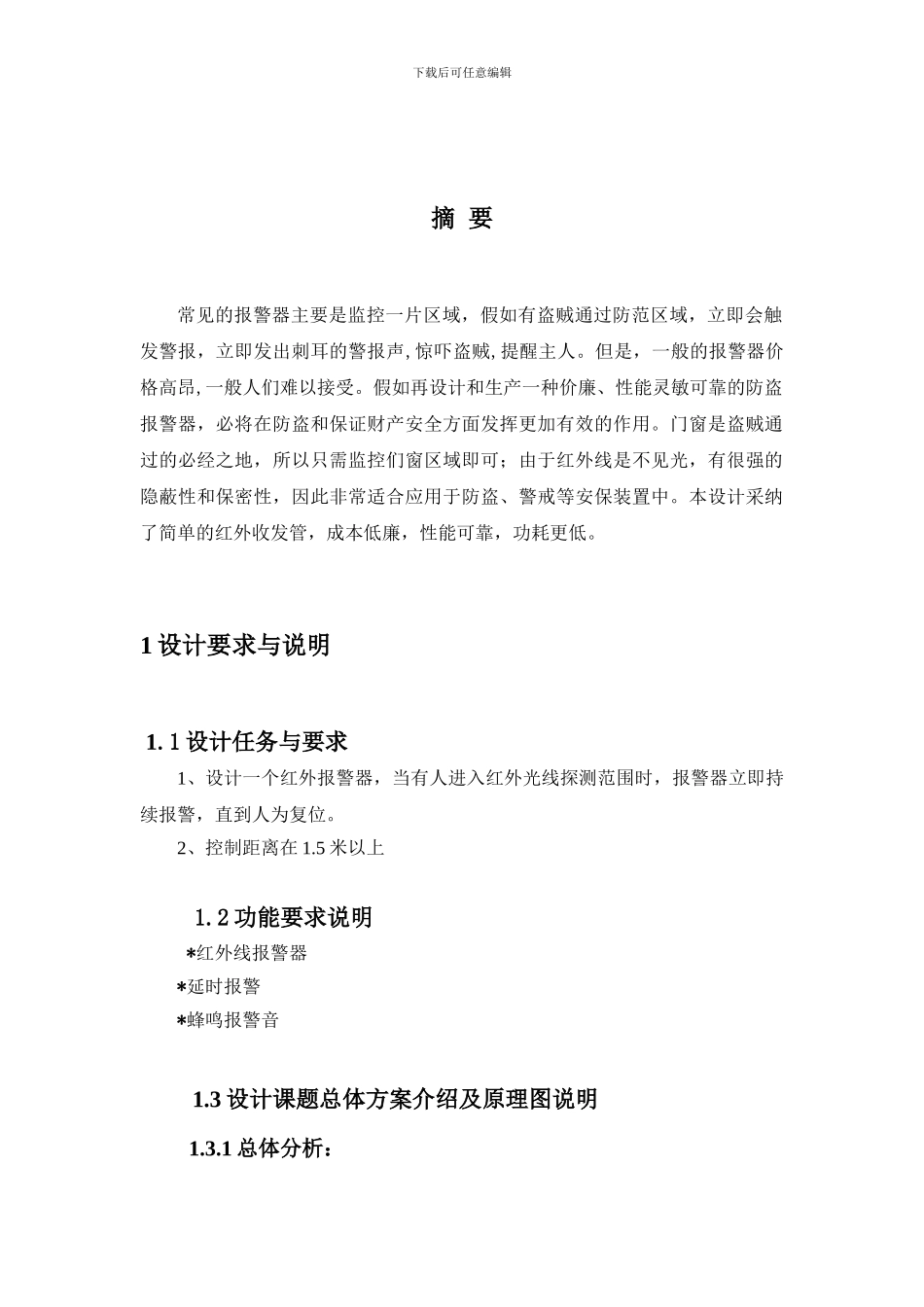

数字电子课程设计-红外警报器_第2页
2/10

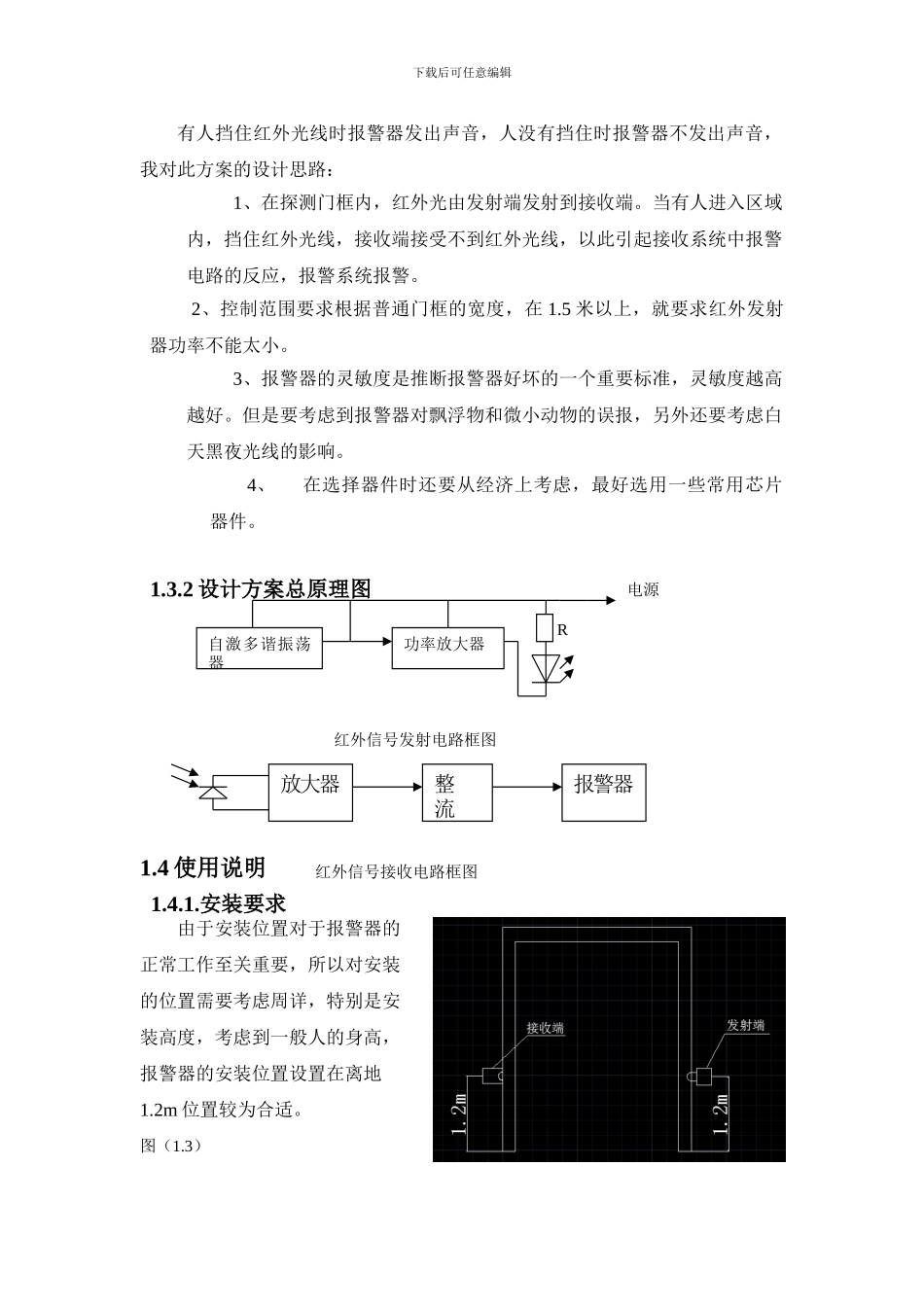

数字电子课程设计-红外警报器_第3页
3/10
下载后可任意编辑数字电子课程设计说明书题目:红外报警器班级: 学号:设计: 下载后可任意编辑摘 要常见的报警器主要是监控一片区域,假如有盗贼通过防范区域,立即会触发警报,立即发出刺耳的警报声,惊吓盗贼,提醒主人。但是,一般的报警器价格高昂,一般人们难以接受。假如再设计和生产一种价廉、性能灵敏可靠的防盗报警器,必将在防盗和保证财产安全方面发挥更加有效的作用。门窗是盗贼通过的必经之地,所以只需监控们窗区域即可;由于红外线是不见光,有很强的隐蔽性和保密性,因此非常适合应用于防盗、警戒等安保装置中。本设计采纳了简单的红外收发管,成本低廉,性能可靠,功耗更低。1 设计要求与说明 1.1 设计任务与要求1、设计一个红外报警器,当有人进入红外光线探测范围时,报警器立即持续报警,直到人为复位。2、控制距离在 1.5 米以上 1.2 功能要求说明 *红外线报警器*延时报警*蜂鸣报警音 1.3 设计课题总体方案介绍及原理图说明 1.3.1 总体分析:下载后可任意编辑有人挡住红外光线时报警器发出声音,人没有挡住时报警器不发出声音,我对此方案的设计思路: 1、在探测门框内,红外光由发射端发射到接收端。当有人进入区域内,挡住红外光线,接收端接受不到红外光线,以此引起接收系统中报警电路的反应,报警系统报警。 2、控制范围要求根据普通门框的宽度,在 1.5 米以上,就要求红外发射器功率不能太小。 3、报警器的灵敏度是推断报警器好坏的一个重要标准,灵敏度越高越好。但是要考虑到报警器对飘浮物和微小动物的误报,另外还要考虑白天黑夜光线的影响。4、在选择器件时还要从经济上考虑,最好选用一些常用芯片器件。 1.3.2 设计方案总原理图1.4 使用说明 1.4.1.安装要求由于安装位置对于报警器的正常工作至关重要,所以对安装的位置需要考虑周详,特别是安装高度,考虑到一般人的身高,报警器的安装位置设置在离地1.2m 位置较为合适。 图(1.3)自激多谐振荡器功率放大器电源R红外信号发射电路框图 放大器整 流报警器 红外信号接收电路框图 下载后可任意编辑安装时应避开红外防盗报警器靠近冷热源,如冷热出风口、空调出风口、电暖器、冷气机等,;红外防盗报警器对所防护的范围应可直视,不能有障碍物;报警器收发端应该在同一直线上,此时探测距离最远,效果最佳。 1.4.2 使用方法确保收发端安装正确后,打开发射端电源开关,然后打开接收端开关,任何物体挡住收发端之间的红外线都会触发警...
